90 fokos hajlított szekrény csuklópánt

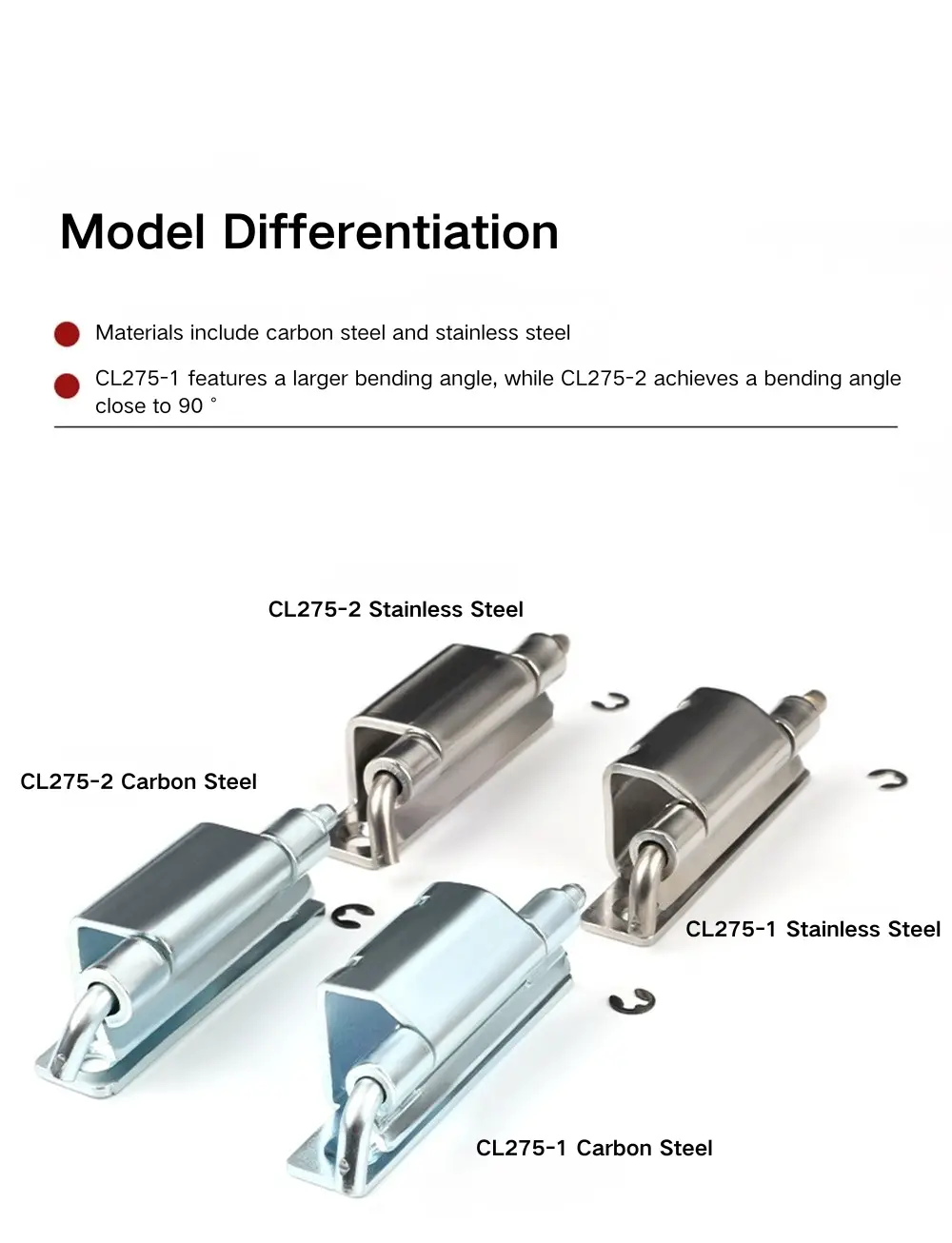

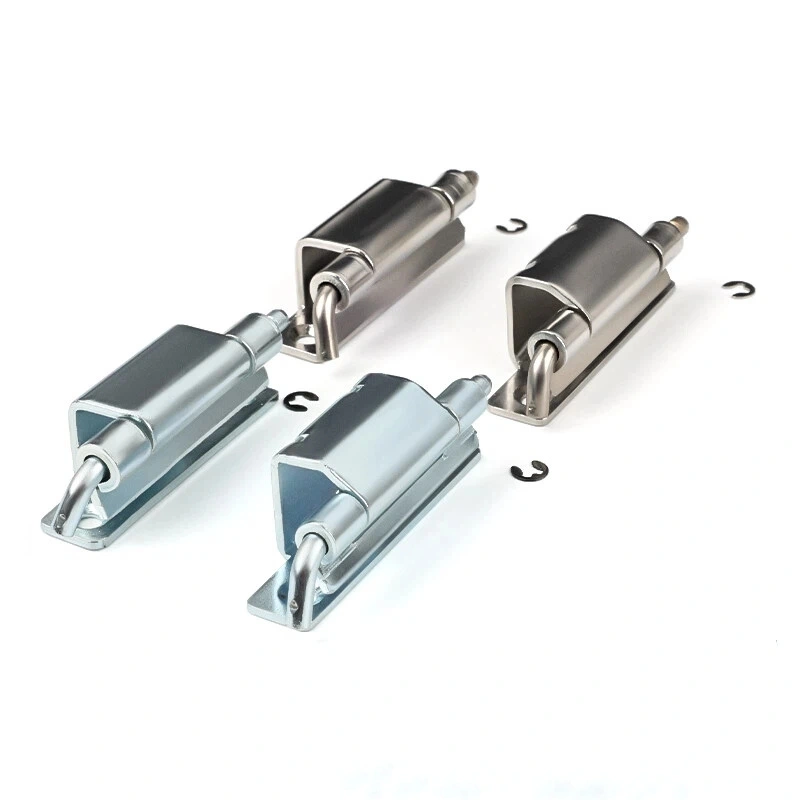

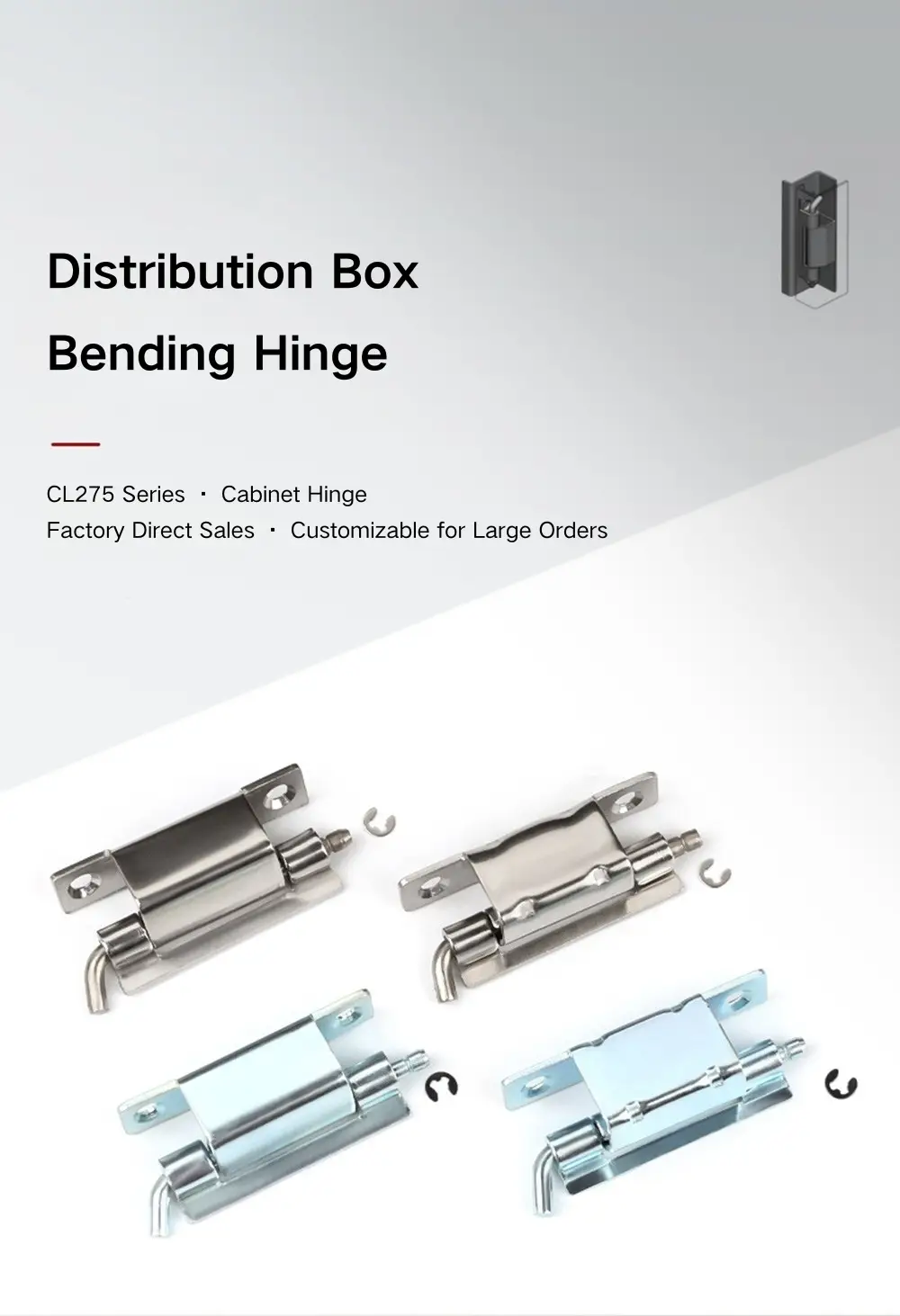

Azon vásárlók számára, akik a Yitai Lock rejtett tokozási csuklópántjait szerzik be, a 90 fokos hajlított szekrénypánt CL275 sorozat két nyitási szöget fed le három modelljében – 120° a CL275-1, és 90° a CL275-2 és CL275-3 esetében. A CL275-2 és CL275-3 vízszintes alapterülete megegyezik, de oldalirányú méreteik különböznek egymástól, így a választás a szekrény konkrét ajtópanel- és keretgeometriáján múlik. Mindhárom Φ5 mm-es hengert használ Φ4 nyitott rögzítőgyűrűvel a csap rögzítéséhez.

Modell opciók és méretek

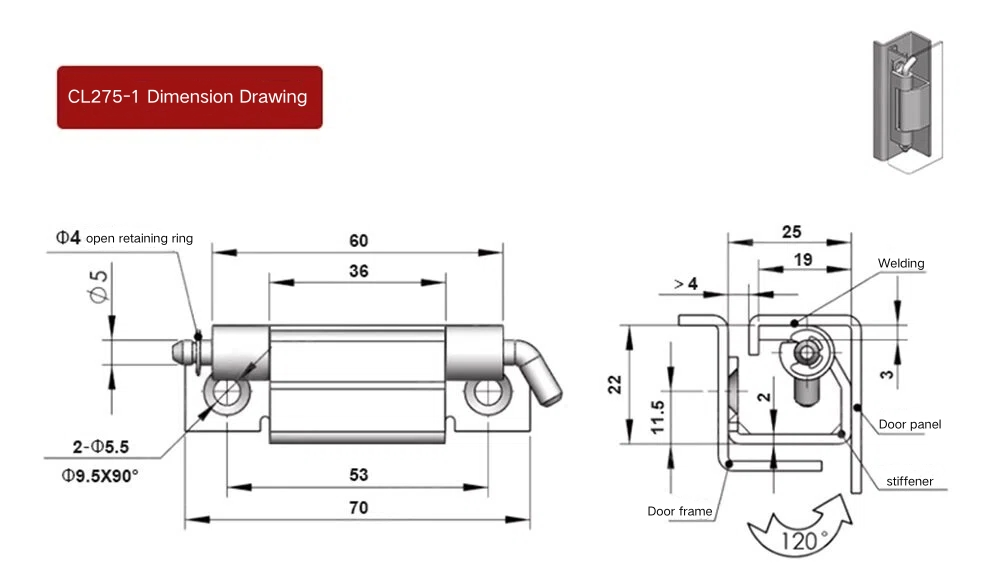

A 90 fokban hajlított szekrénypánt CL275-1 a legnagyobb modell, teljes hossza 70 mm, zsanérteste pedig 60 mm. A szerelőszárnyak közötti belső fesztáv 53 mm, a hordó átmérője Φ5 mm, a két rögzítőfurat Φ5,5 mm Φ9,5×90°-os süllyesztékkel. A CL275-1 120°-ban nyílik, így a megfelelő választás ott, ahol szélesebb ajtószárnyra van szükség.

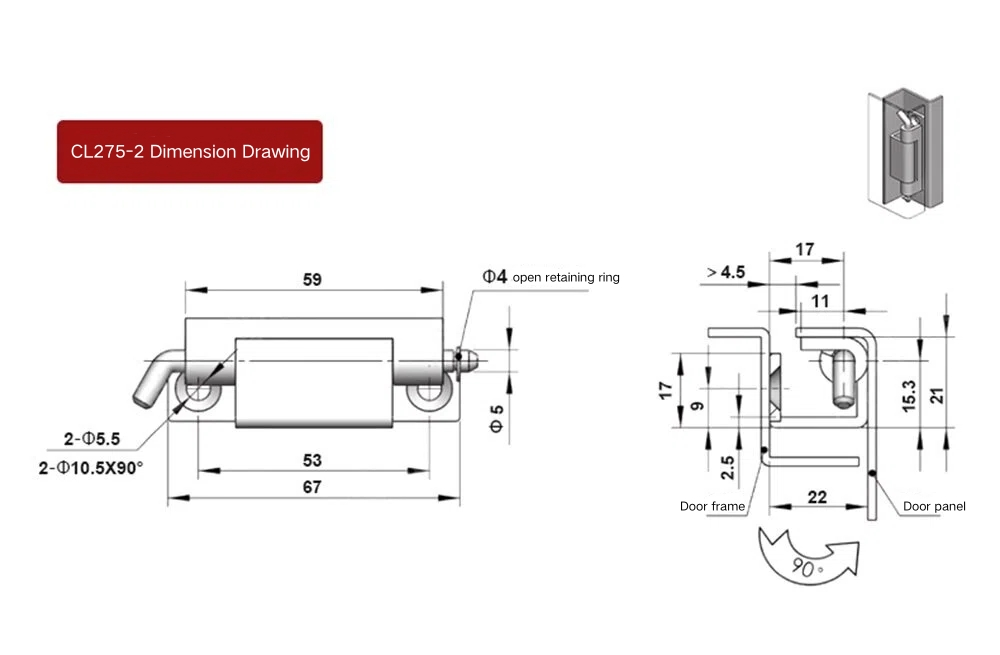

A CL275-2 és CL275-3 egyaránt 90°-ban nyitható, és 53 mm-es belső fesztáv és Φ5 mm-es hordó osztozik, de eltérnek a teljes méretükben és a furat-konfigurációjukban. A CL275-2 teljes hossza 67 mm, 59 mm-es testtel, és két Φ5,5 mm-es furatot használ két Φ10,5 × 90°-os süllyesztett furat mellett. A CL275-3 teste 60 mm, teljes hossza 67 mm, két Φ5,2 mm-es rögzítőfurattal. A CL275-3 oldalsó profilja is eltér a CL275-2-től, 19,3 mm-es ajtókeret-bekapcsolási mélységgel és 20,2 mm-es teljes oldalmagassággal – ez a részletek számítanak, amikor a 90 fokban hajlított szekrénypántot egy adott keretcsatornába szerelik.

Felépítés és telepítés

A 90 fokban hajlított szekrénypánt mindhárom modellje hegesztéssel van felszerelve. A hajlított szárnykialakítás azt jelenti, hogy a zsanérülések egyik oldala az ajtókeret csatornájának belső oldalához, a másik pedig az ajtópanelhez illeszkedik, és a csuklópánt henger a keretprofilba süllyesztve, nem pedig a szekrény homlokoldalán helyezkedik el. Ez a rejtett pozicionálás választja el a CL275-öt a szabványos, felületre szerelt zsanéroktól.

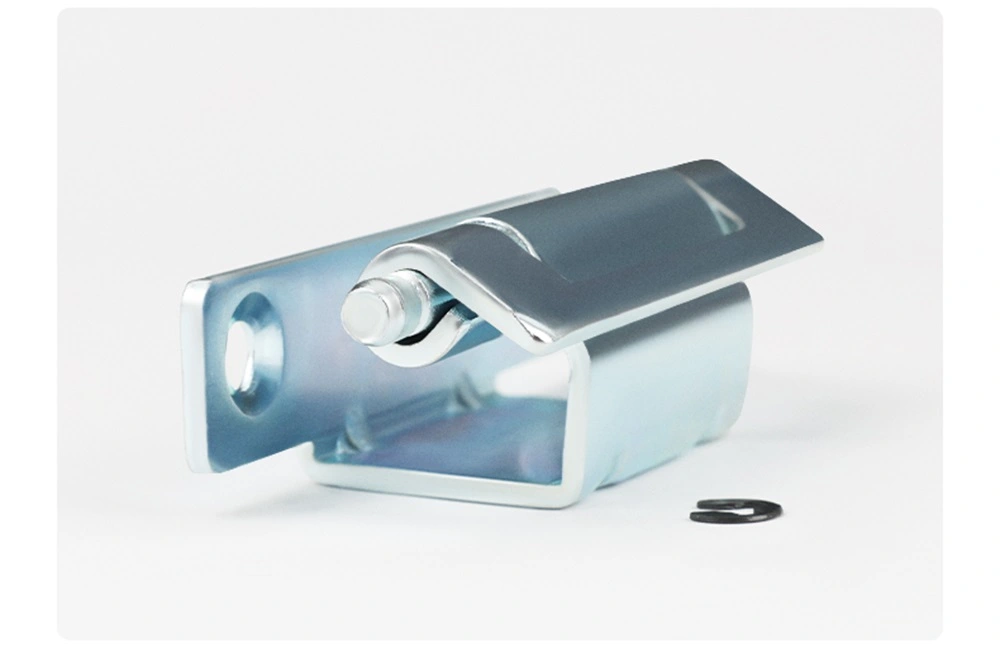

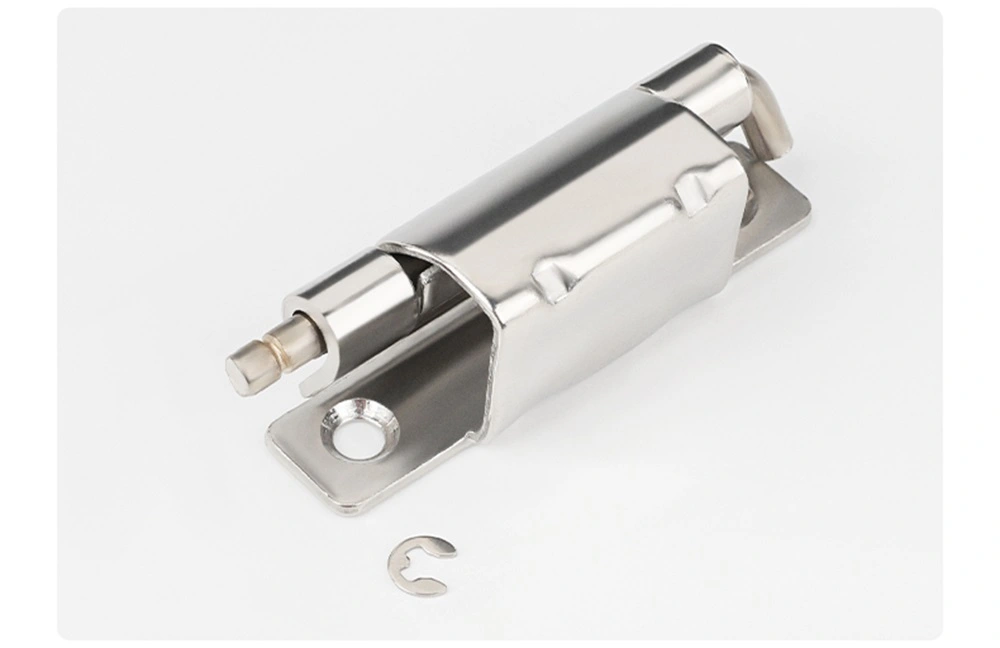

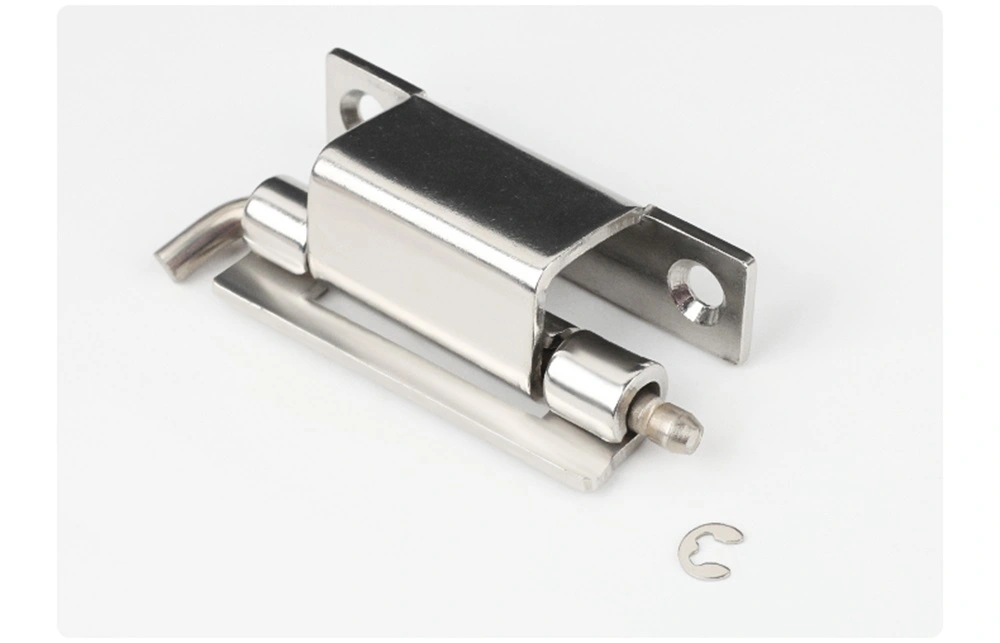

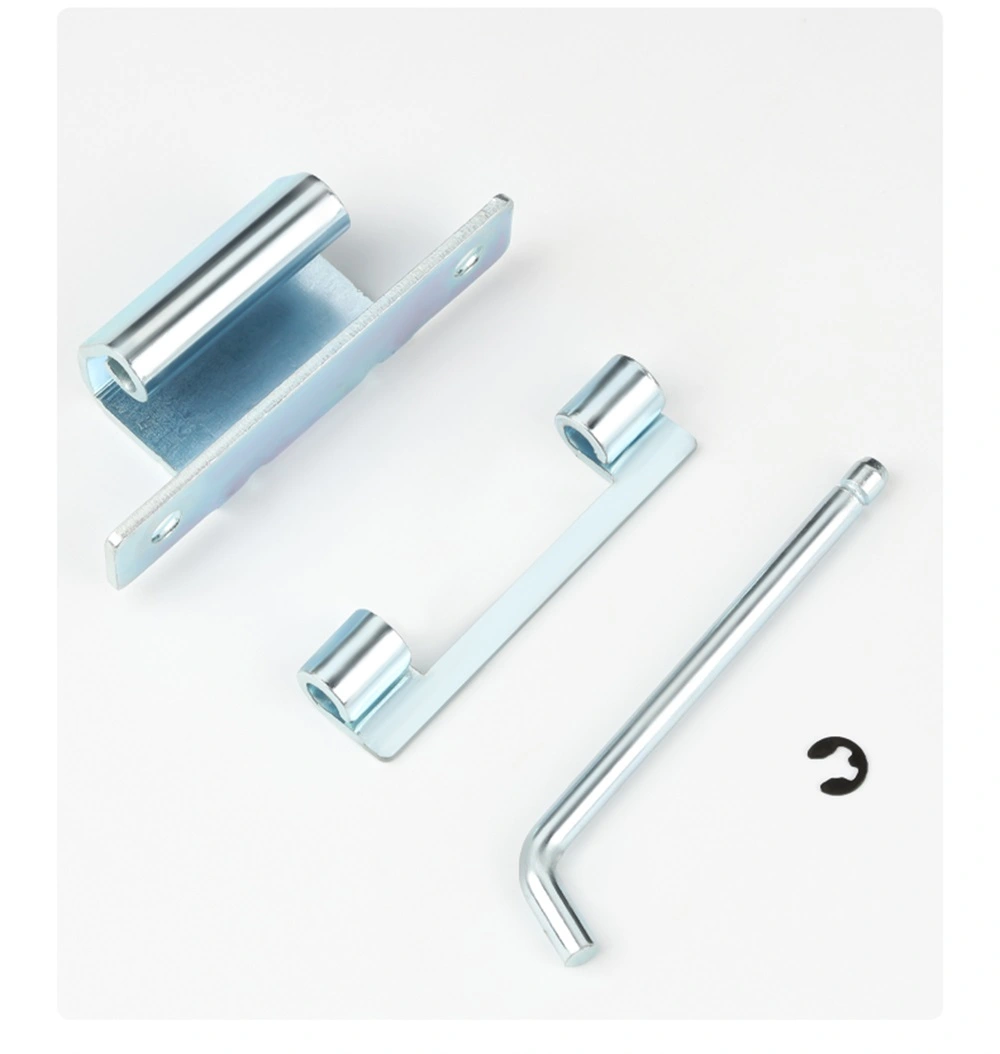

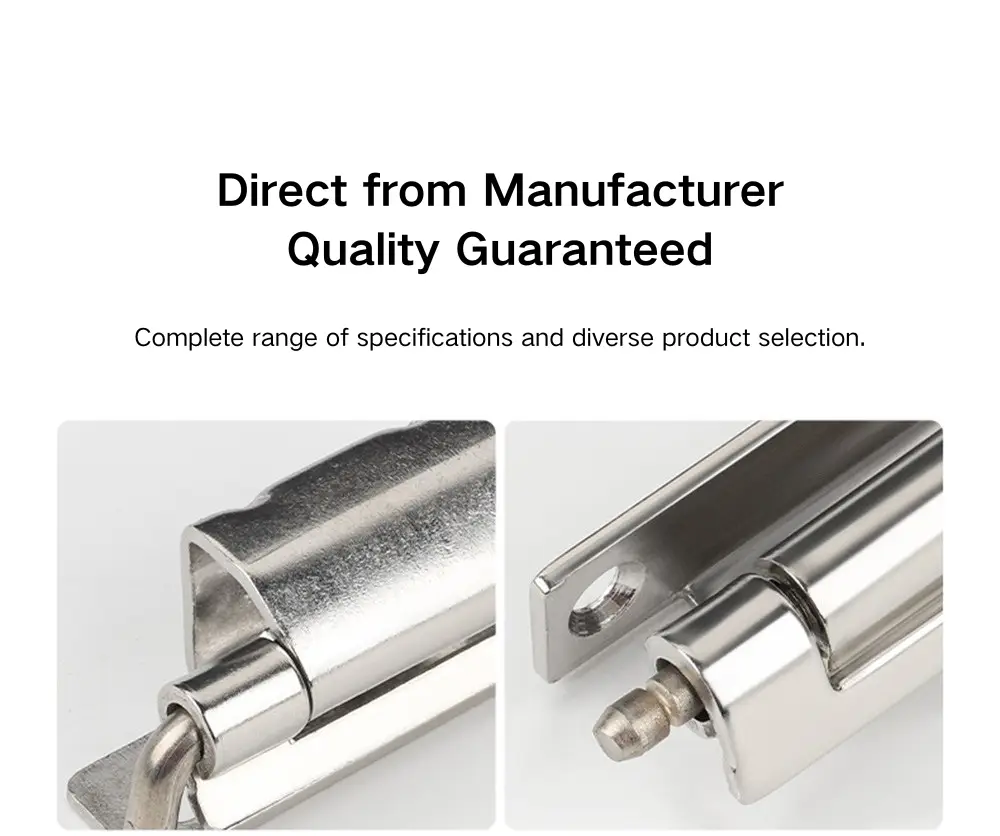

A 90 fokos hajlítású szekrénypánt Φ4 nyitott rögzítőgyűrűt használ mindhárom modellen, hogy a csap a helyén maradjon működés közben. Az ajtólap a rögzítőgyűrű kioldásával és a csap meghúzásával távolítható el – nincs szükség szerszámra –, ami olyan szekrényeknél hasznos, amelyeknél időnként el kell távolítani az ajtót belső hozzáférés vagy karbantartás céljából. A hegesztett szerelés a rögzített szárnyat tartósan a kerethez rögzíti, így az ismételt ajtóleszerelés nem befolyásolja a rögzítést.

Anyag- és felületkezelés

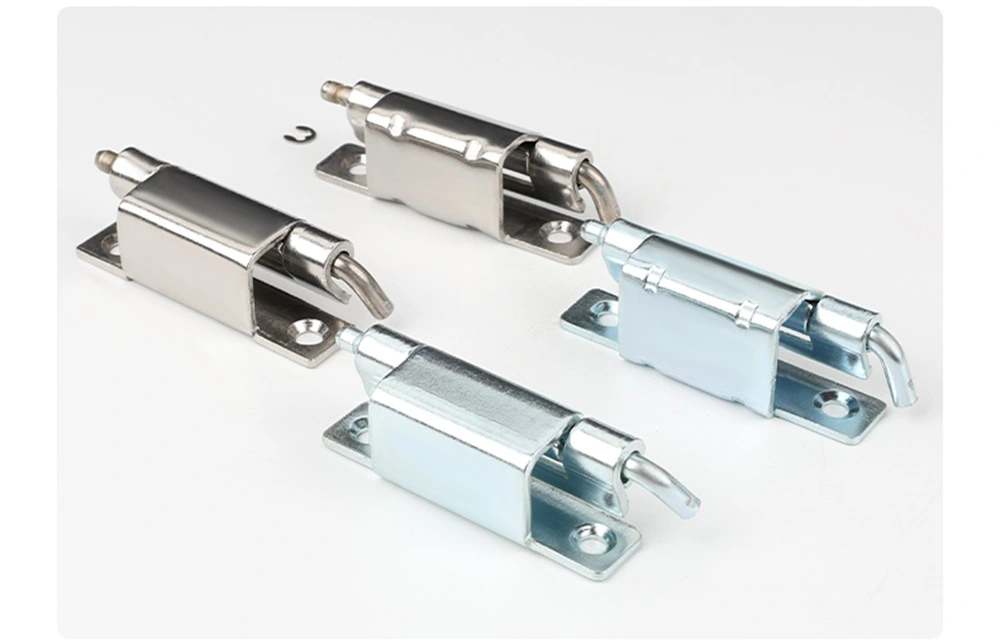

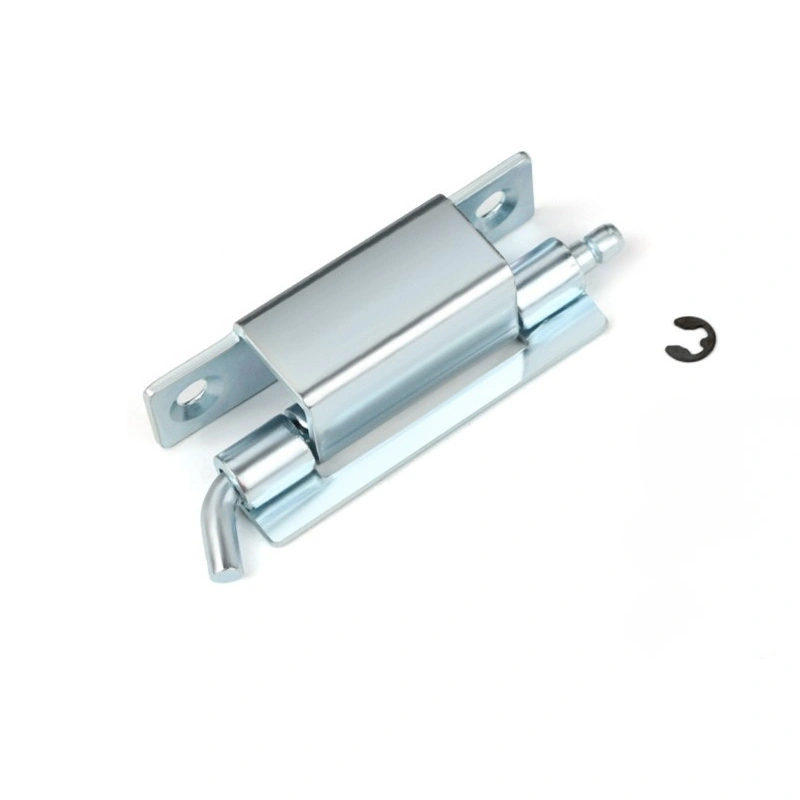

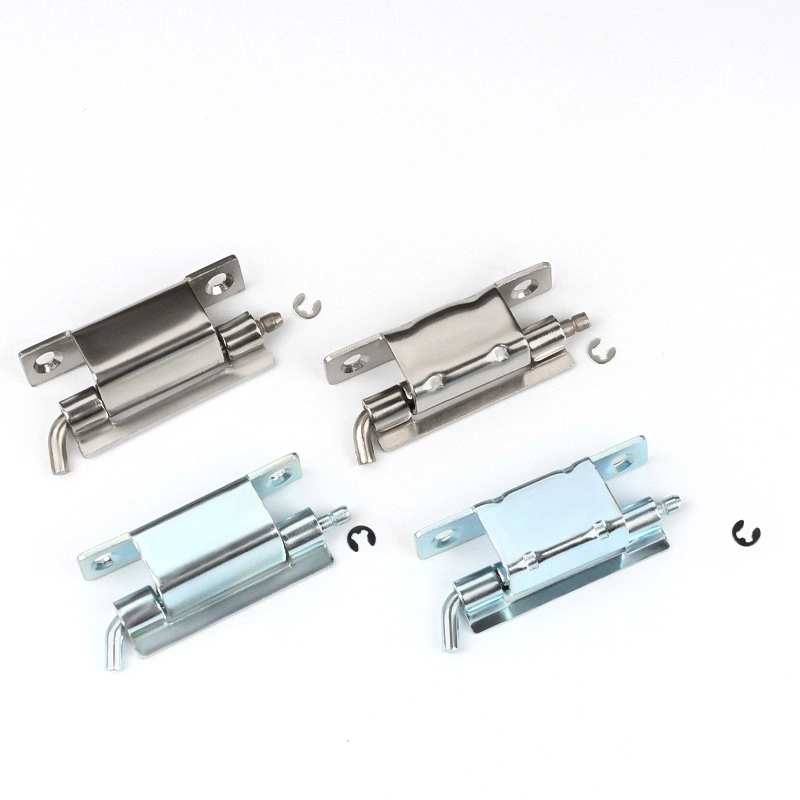

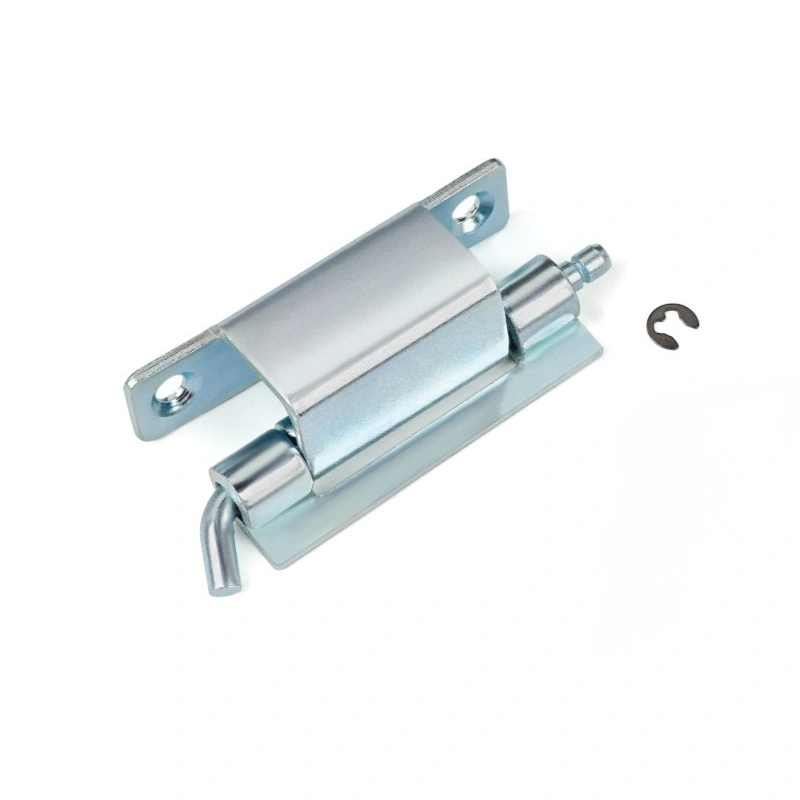

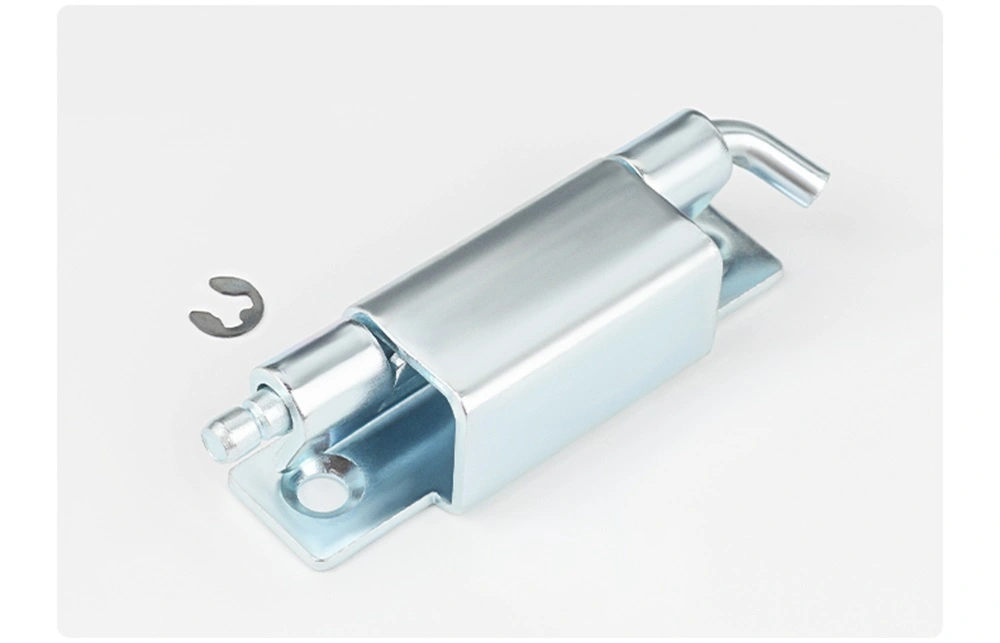

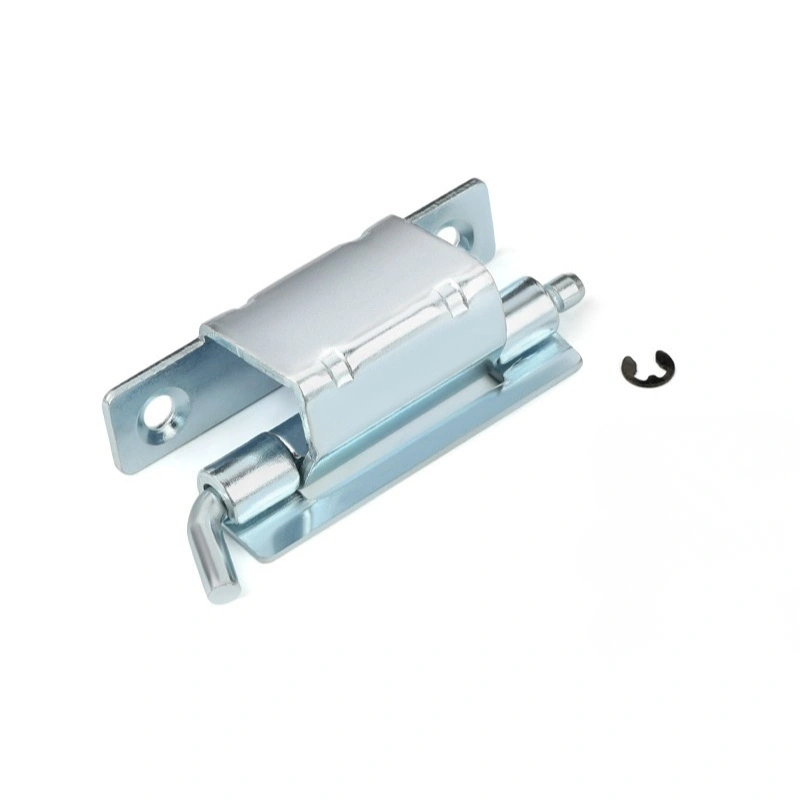

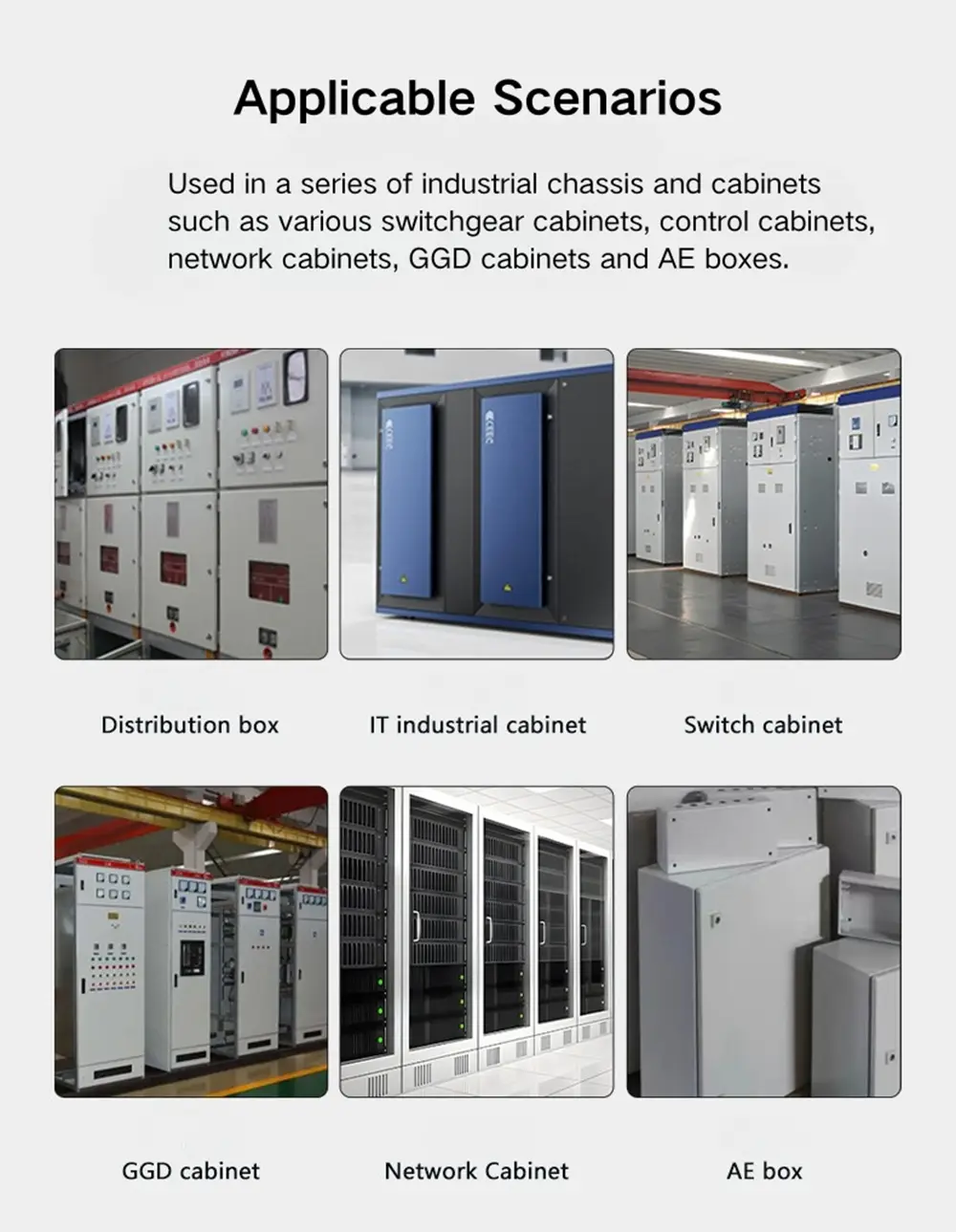

A 90 fokban hajlított szekrénypánt horganyzott szénacélból és 304-es rozsdamentes acélból készül. A szénacél változat horganyzott, amely megfelelő korrózióvédelmet biztosít a beltéri szekrények számára száraz vagy szabályozott klímakörnyezetben. Ez a standard választás a legtöbb elektromos szekrényhez és elosztódobozhoz, ahol a telepítés beltéri, és a páratartalom nem számít.

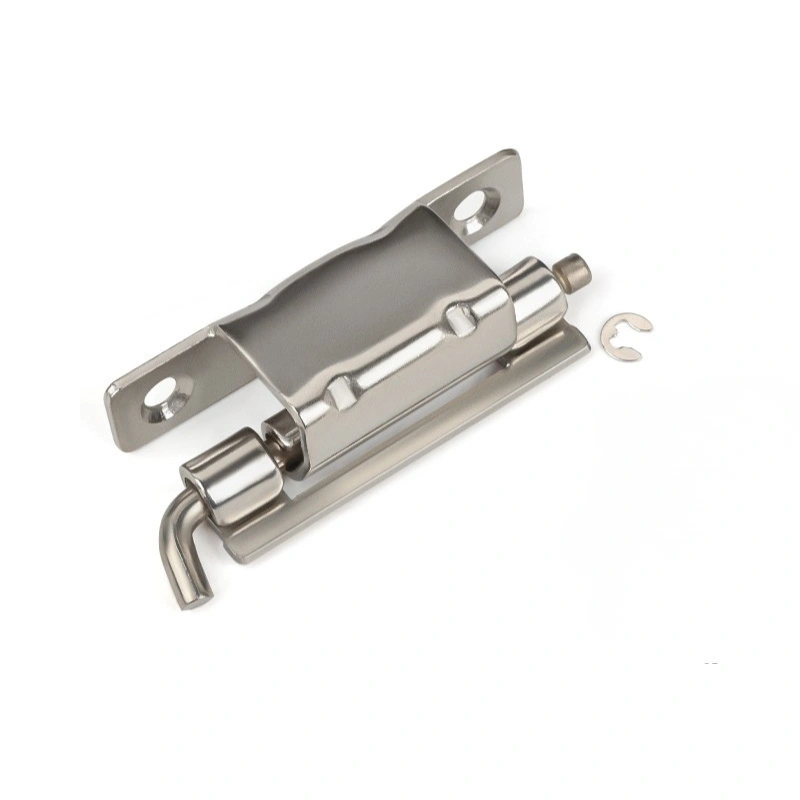

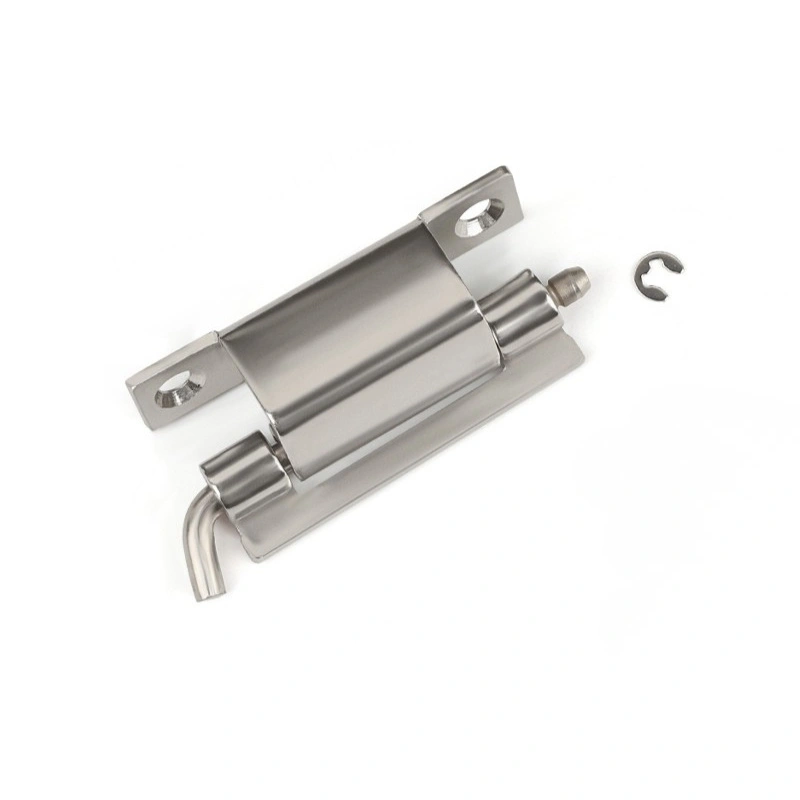

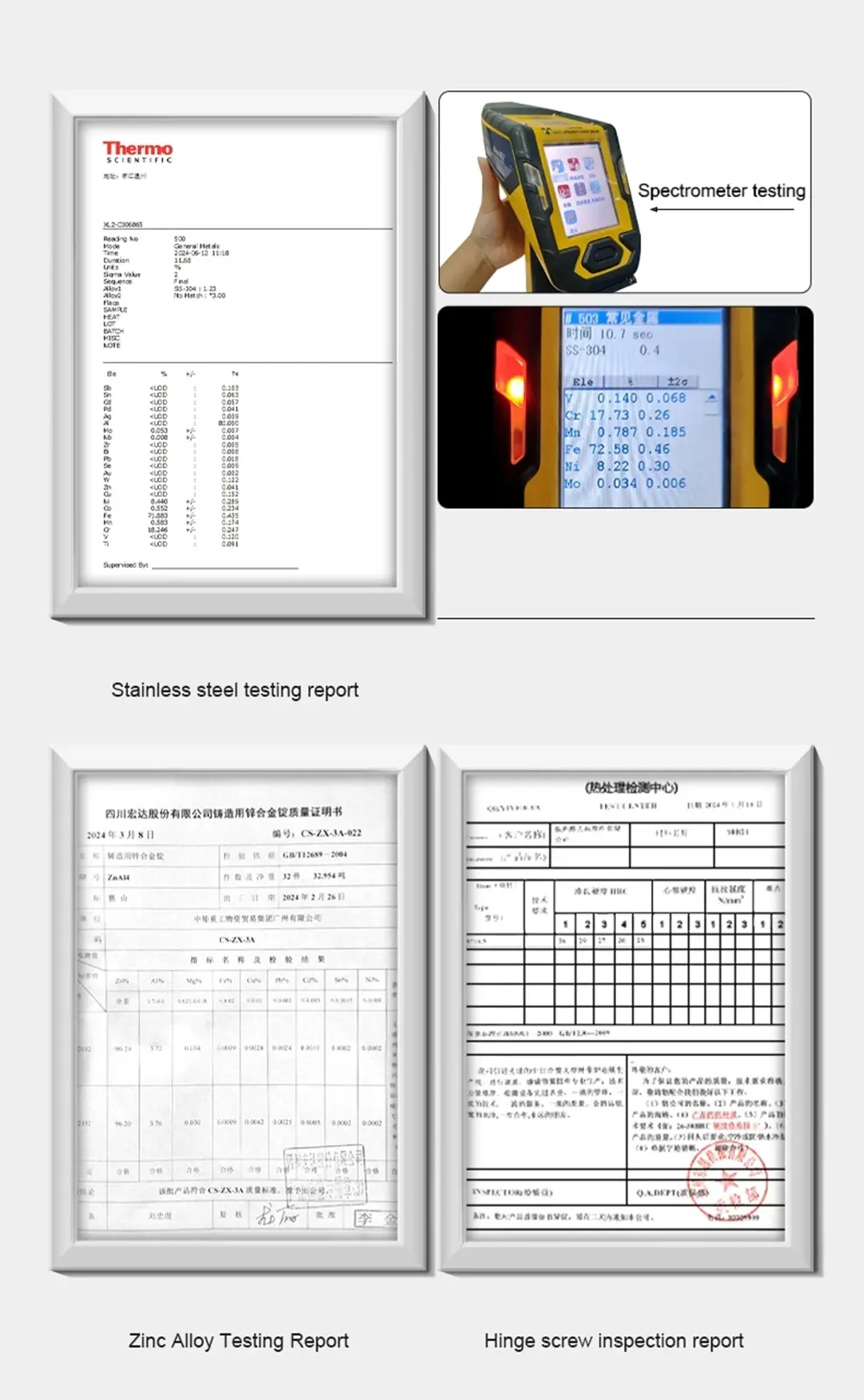

A 304-es rozsdamentes acélból készült 90 fokos hajlítási szekrénypánt a jobb választás, ha a ház nedvességnek, kültéri körülményeknek vagy magas páratartalmú környezetnek van kitéve. A rozsdamentes acélt általában akkor is előírják, ha a szekrény külső megjelenése szempont, mivel az idővel jobban megőrzi megjelenését, mint a horganyzott szénacél nehéz körülmények között. Mindkét anyag elérhető mindhárom CL275 modellben.

GYIK

1. kérdés: Mi a CL275 sorozat három modellje, és miben különböznek egymástól?

A CL275 sorozat a CL275-1, CL275-2 és CL275-3 típusokat tartalmazza. A CL275-1 120°-ban nyílik, és 70 mm teljes hosszával a legnagyobb modell. A CL275-2 és CL275-3 egyaránt 90°-ban nyitható, és azonos vízszintes méretekkel rendelkeznek, de eltérnek az oldalsó profiljukban és a rögzítőfurat-konfigurációjukban. Mindhárom hegesztett zsanér Φ5 mm-es hordóval.

Q2: Mekkora az egyes modellek nyitási szöge?

A CL275-1 120°-ban nyílik. A CL275-2 és CL275-3 egyaránt 90°-ban nyílik. A nyitási szöget a zsanérszárnyak hajlítási geometriája rögzíti, és beszerelés után nem állítható.

3. kérdés: Hogyan van felszerelve a CL275 zsanér?

Mindhárom CL275 modell hegesztéssel van felszerelve. A hajlított szárnyat a gyártás során a szekrénykerethez vagy az ajtólaphoz hegesztik. Ebben a sorozatban nincs csavarozási lehetőség.

4. kérdés: Hogyan tartják meg a zsanércsapot, és hogyan lehet eltávolítani az ajtót?

Minden CL275 modell Φ4 nyitott rögzítőgyűrűt használ, hogy a csap a helyén maradjon. Az ajtó eltávolításához oldja ki a rögzítőgyűrűt, és húzza meg a csapot – nincs szükség szerszámra. A hegesztett alap a kerethez rögzítve marad, így az ajtó eltávolítható és visszahelyezhető anélkül, hogy a zsanér rögzítését befolyásolná.

Q5: Milyen anyagok állnak rendelkezésre?

A CL275 hajlított szekrénypánt horganyzott szénacélból és 304-es rozsdamentes acélból készül. Szénacél alkalmas beltéri, száraz burkolatokhoz; a rozsdamentes acél a jobb választás kültéri telepítésekhez vagy olyan környezetekhez, ahol rendszeres nedvesség van kitéve.

6. kérdés: Mi a különbség a CL275-2 és a CL275-3 között?

Mindkét modell azonos vízszintes méretekkel és 90°-os nyitási szöggel rendelkezik, de oldalprofiljaik eltérőek. A CL275-3 ajtókeret befogási mélysége 19,3 mm, oldalmagassága 20,2 mm, míg a CL275-2 különböző oldalirányú hézagokkal rendelkezik, amelyek a keretcsatorna különböző geometriájához igazodnak. Válassza ki az adott ajtókeret és panel méretei alapján.
