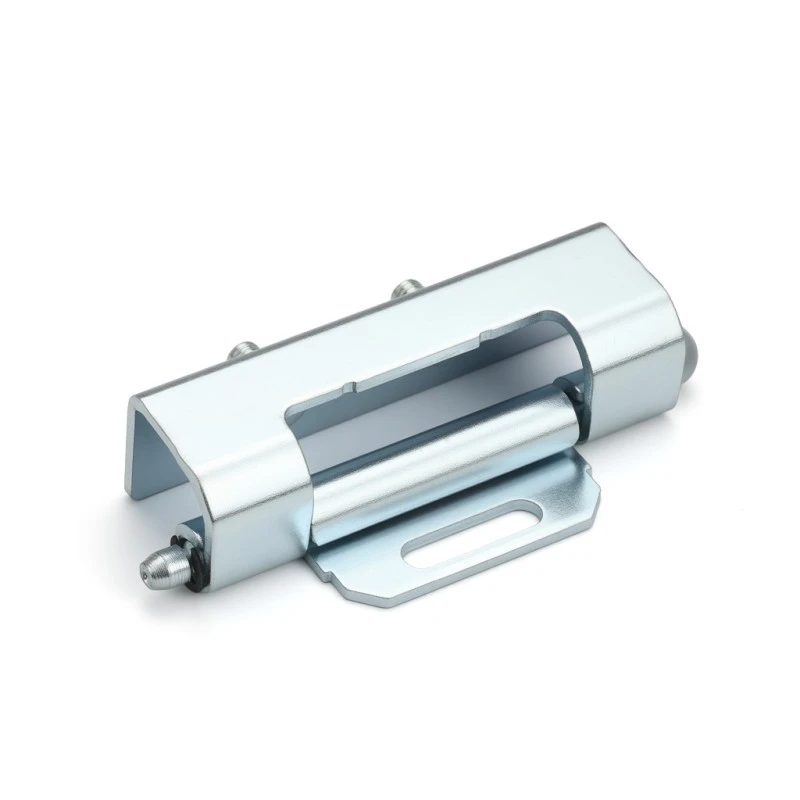

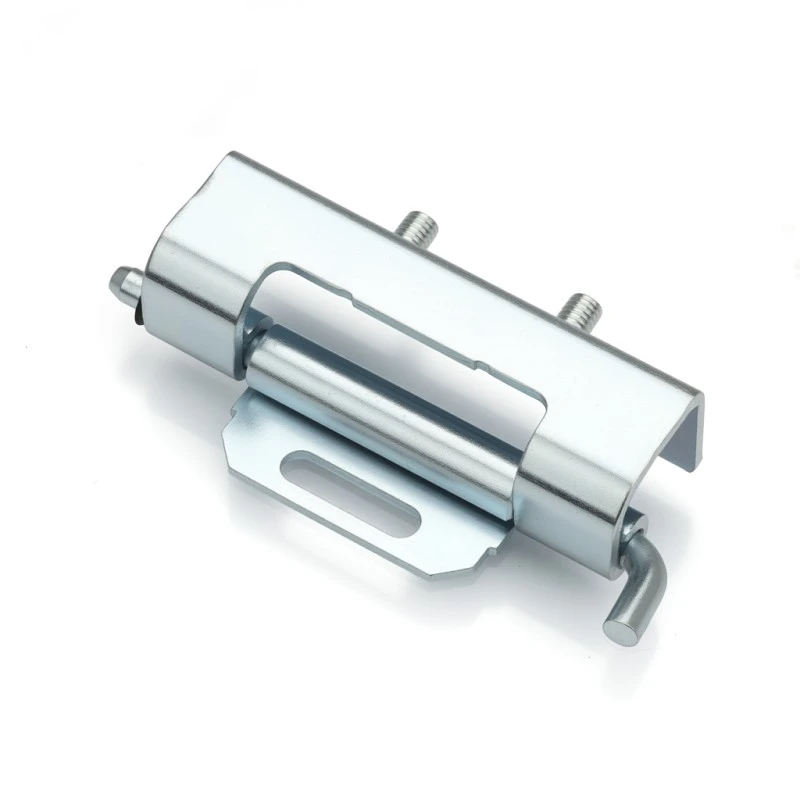

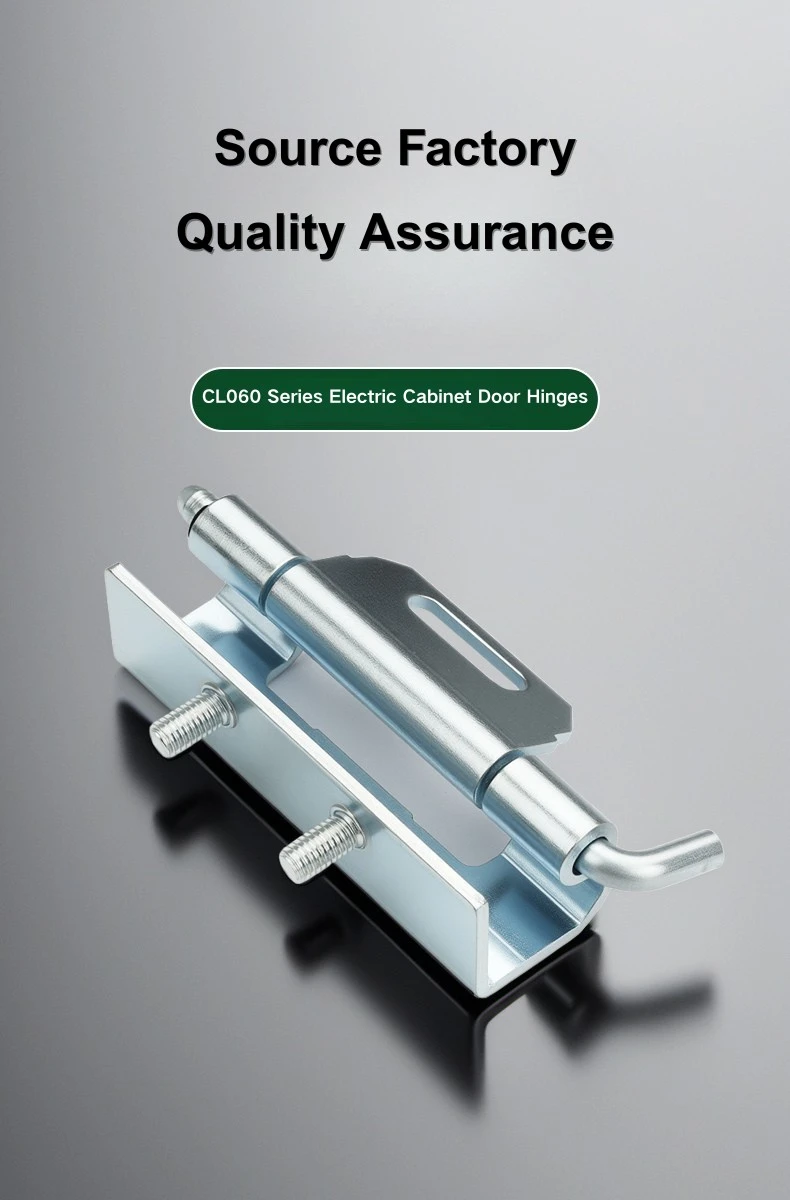

Rejtett zsanér szegecsekkel

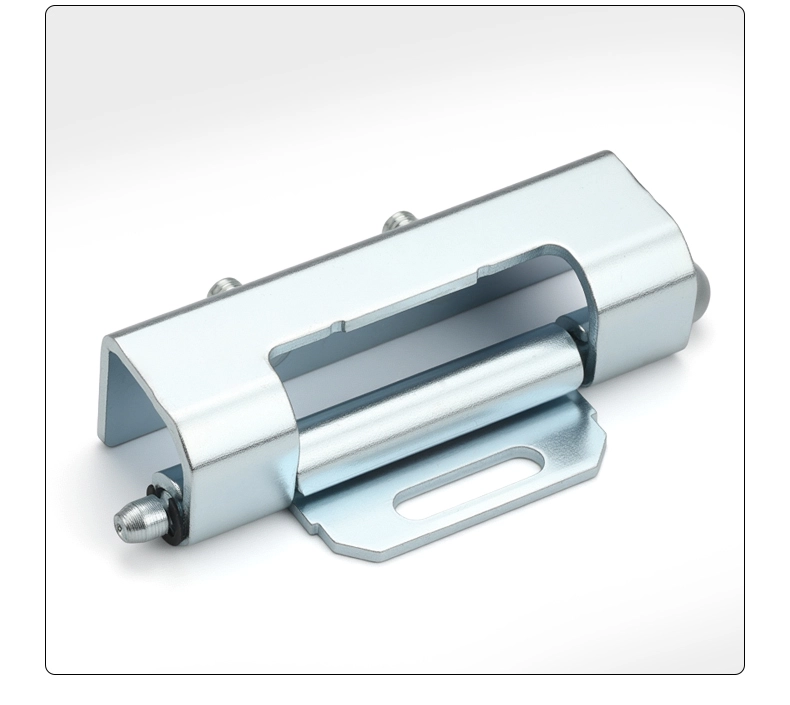

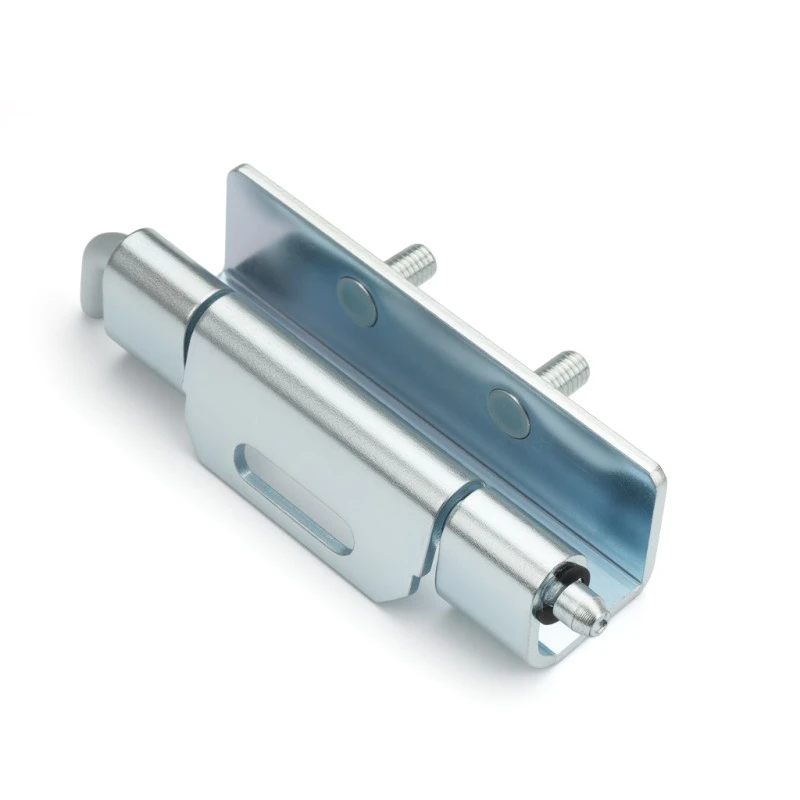

Bárki, aki kivehető csuklópántokat vásárol a Yitai Lock-tól, a CL060 csapokkal ellátott rejtett zsanér kezeli a hegesztést és az anyacsavarozást is, és a csavarok már benne vannak. A rögzítőszárnyon 19,8 mm-es rés található, így a reteszelés előtt finomhangolhatja a pozíciót – akkor hasznos, ha az ajtónak egyenesen kell lógnia. A teljes hossz 86 mm 70 mm-es zsanértesttel és Φ5 mm-es hordóval.

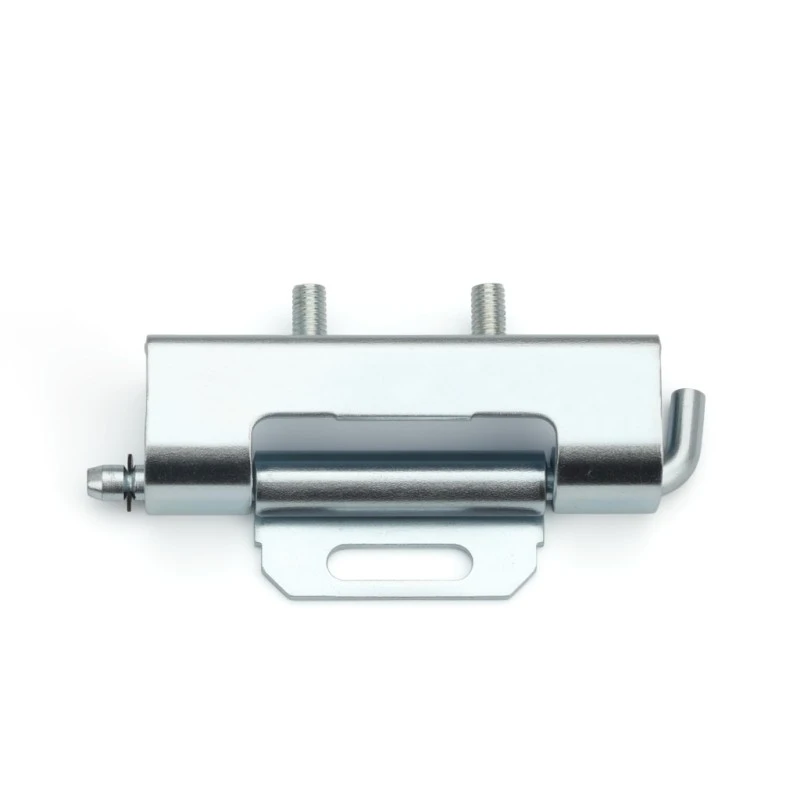

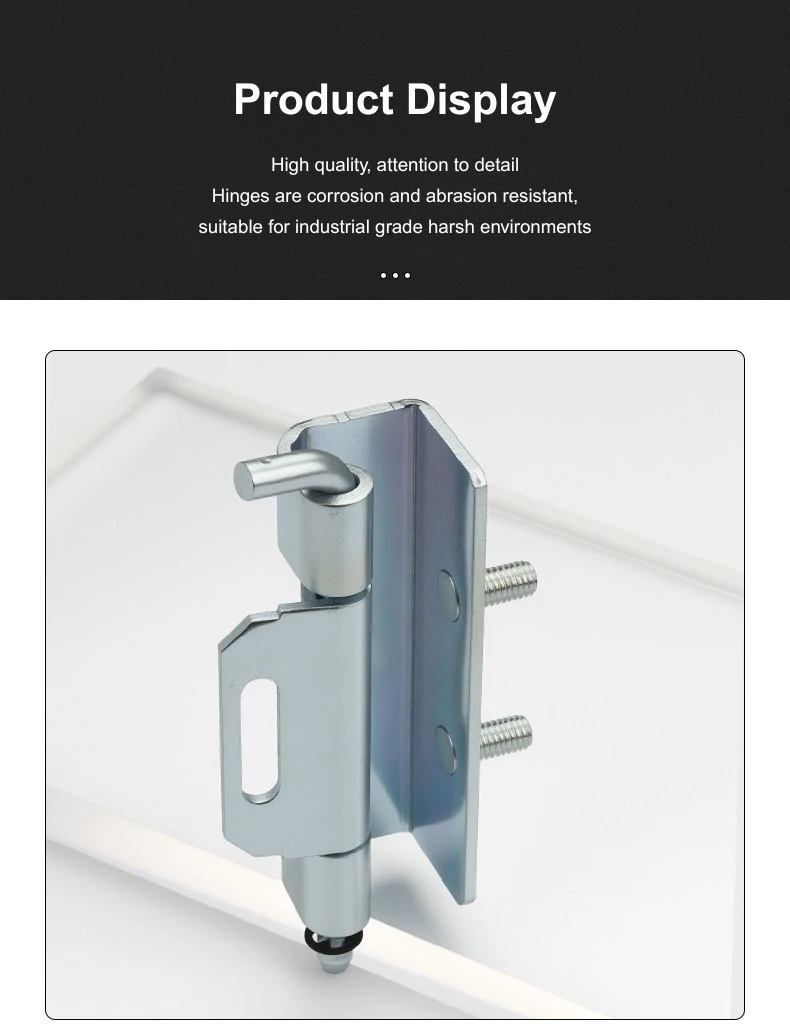

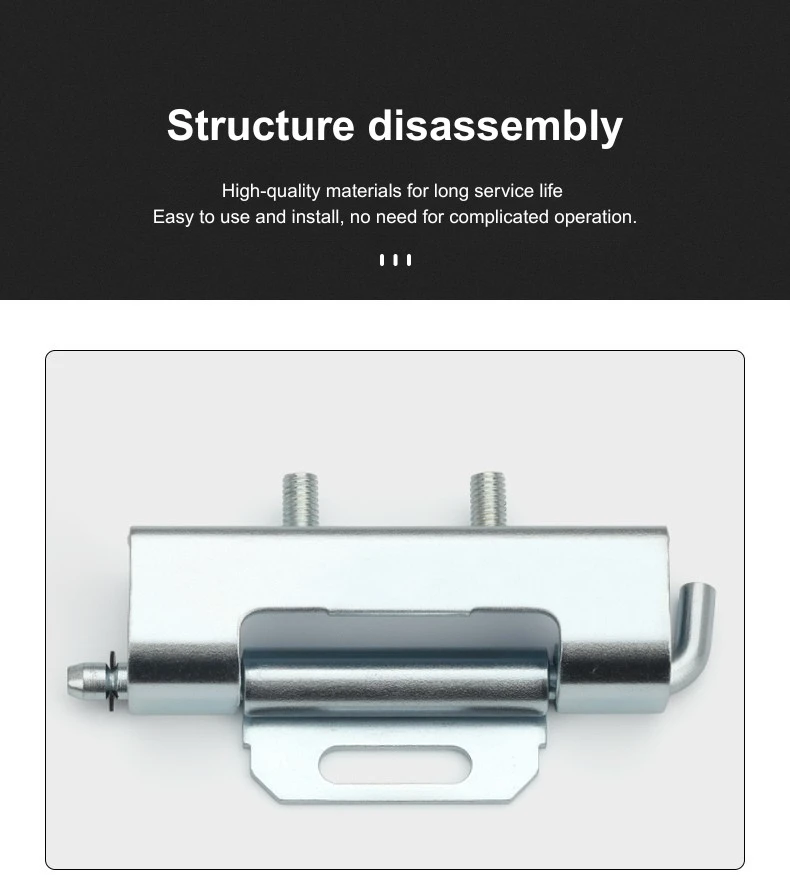

Szerkezet és méretek

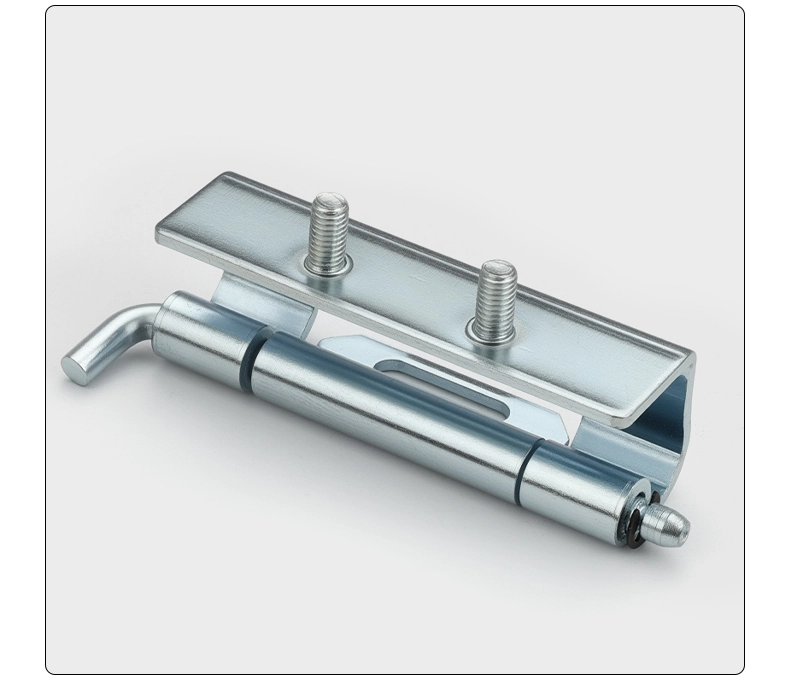

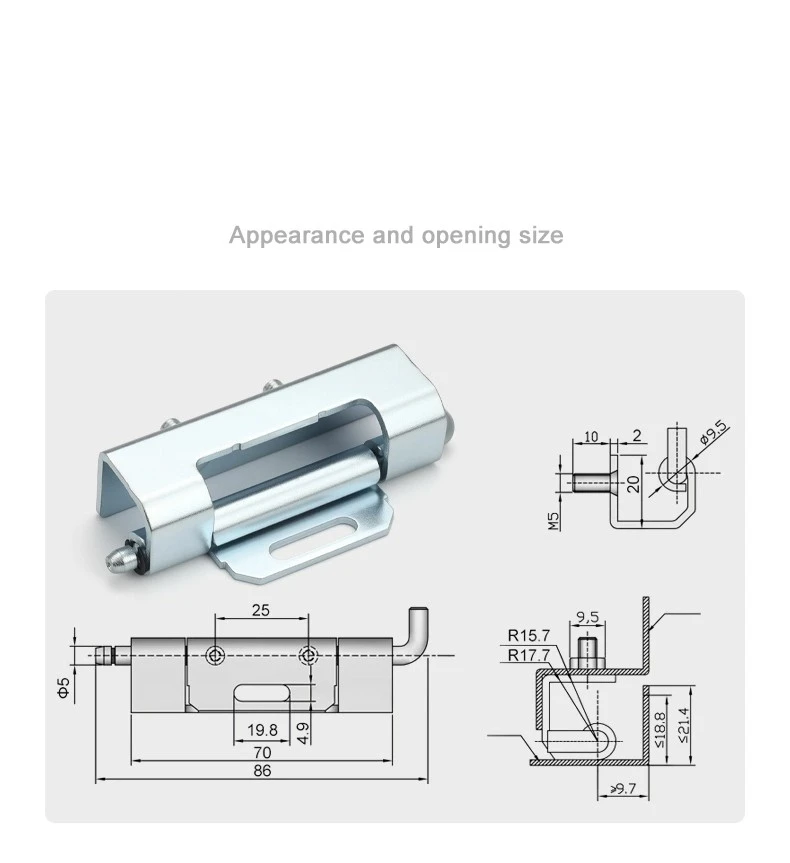

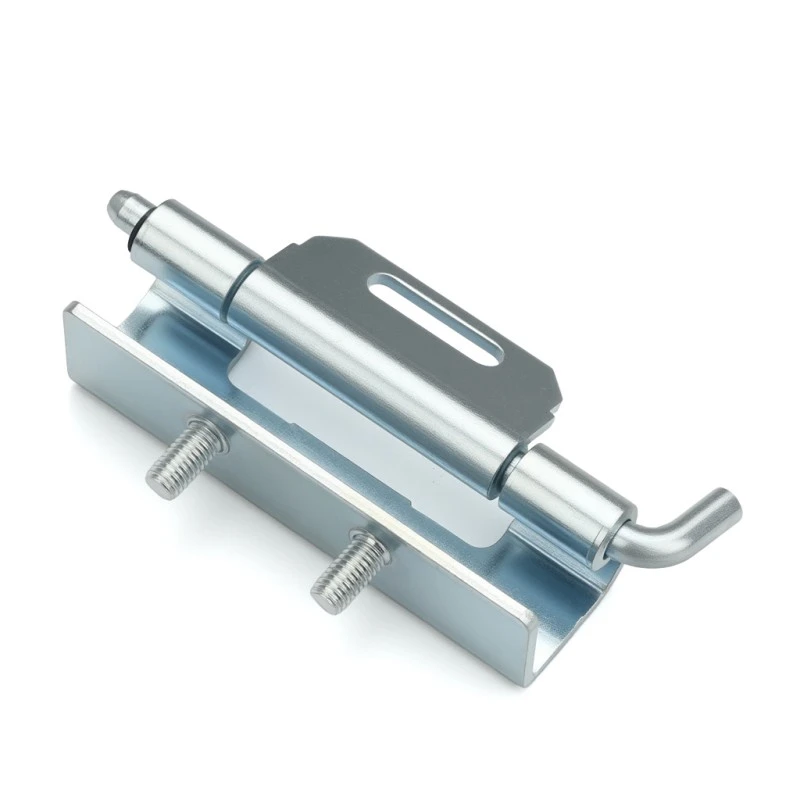

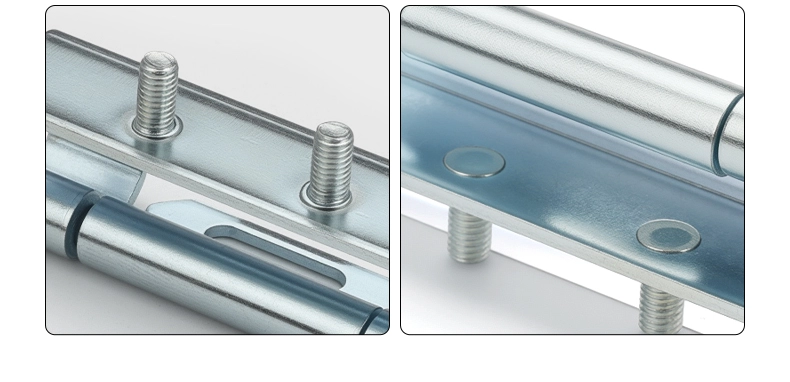

A csapokkal ellátott rejtett csuklópánt teljes hossza 86 mm, ebből a főtest 70 mm-t foglal el, a többit pedig a rögzítőszárny. A henger Φ5 mm-es, magának a csapnak pedig Φ9,5 mm-es feje, 10 mm-es tengelye, 2 mm-es vállrésze és M5-ös menete van – egyszerűen csatlakoztatható a keretcsatorna anyájához.

A kerettel való kompatibilitás érdekében a rejtett csuklópánt csapokkal R15,7–R17,7 mm belső sugarú, ≤18,8 mm-es ajtólap hézagmélységű, ≤21,4 mm-es oldalirányú és >9,7 mm-es keretnyílású csatornákhoz készült. A zsanértest 22,6 mm széles, a rögzítőszárny pedig 25 mm széles – elég kompakt ahhoz, hogy tisztán üljön a keretben anélkül, hogy kilógna az ajtó felületén.

Telepítés és szerelés

A csapokkal ellátott rejtett zsanér a hegesztés és az anyacsavarozás kombinációjával illeszkedik. A rögzítőszárny a gyártás során az ajtópanelhez van hegesztve, és a csap vége a keretcsatornához kapcsolódik a mellékelt M5 csavarok segítségével. A szárnyon lévő 19,8 mm-es rés némi teret ad a csuklópánt helyzetének eltolására, mielőtt mindent meghúzna, ami sokkal kevésbé bonyolulttá teszi az ajtó beállítását az összeszerelés során.

Ha minden a helyére került, a csapokkal ellátott rejtett zsanér továbbra is lehetővé teszi az ajtó levételét, amikor szükséges – csak válassza le a csapot a keretcsatornáról, és az ajtó felemelkedik. A hegesztett szárny tartósan az ajtólapon marad, így az ajtó levétele egyáltalán nem befolyásolja a zsanér rögzítését. Ez egy praktikus funkció azoknál a szekrényeknél, amelyeknél el kell távolítani az ajtót a vezetékezéshez vagy a belső hozzáféréshez.

Alkalmazási forgatókönyvek

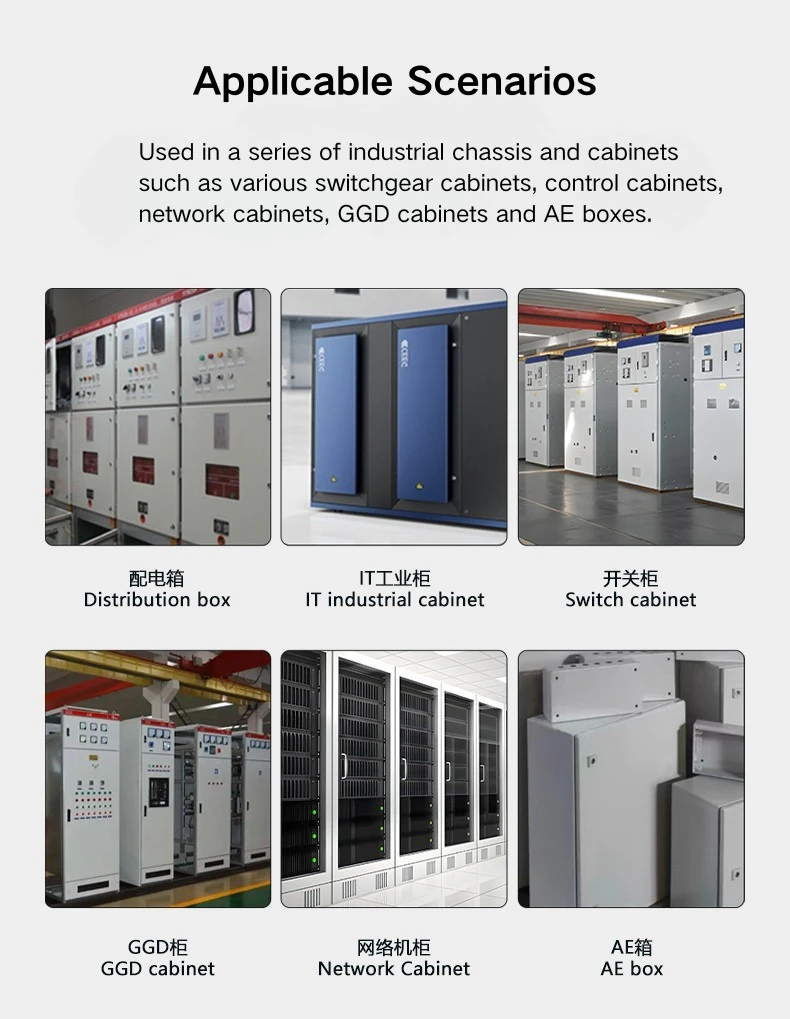

A szegecsekkel ellátott rejtett csuklópánt leggyakrabban elosztó panelajtókon, kapcsolószekrényeken, hálózati szekrényajtókon és ipari berendezések szekrényein jelenik meg, ahol fontos a külső tisztán tartása. Mivel a zsanér a kereten belül helyezkedik el, kívül semmi sem látszik, amikor az ajtó be van csukva – nincs kiálló henger, nincs szabad szárny.

A szegecsekkel ellátott rejtett csuklópánt levehető oldala a műhelyben összeszerelt és a helyszínre szállított szekrényeknél is jól jön – az ajtó a szállításhoz leszakadhat, majd visszaállhat, ha a szekrény a helyére került. A horganyzott szénacél felület kiváló a szabványos beltéri ipari környezetekhez, és 86 mm-es csuklópántja illeszkedik az elosztó- és kapcsolóberendezés-házakon jellemzően megtalálható keretcsatorna-méretekhez.

GYIK

1. kérdés: Mekkora a CL060 zsanér teljes mérete?

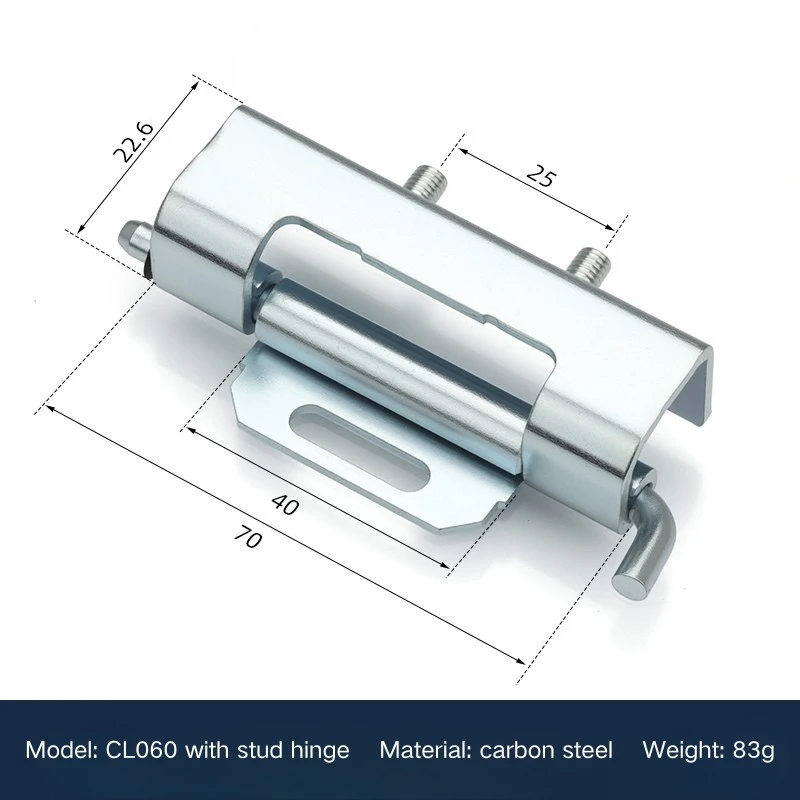

A CL060 rejtett zsanér teljes hossza 86 mm, a zsanértest hossza 70 mm, a hordó átmérője pedig Φ5 mm. A szerelőszárny 25 mm, a zsanértest 22,6 mm széles. A teljes tömeg 83 g.

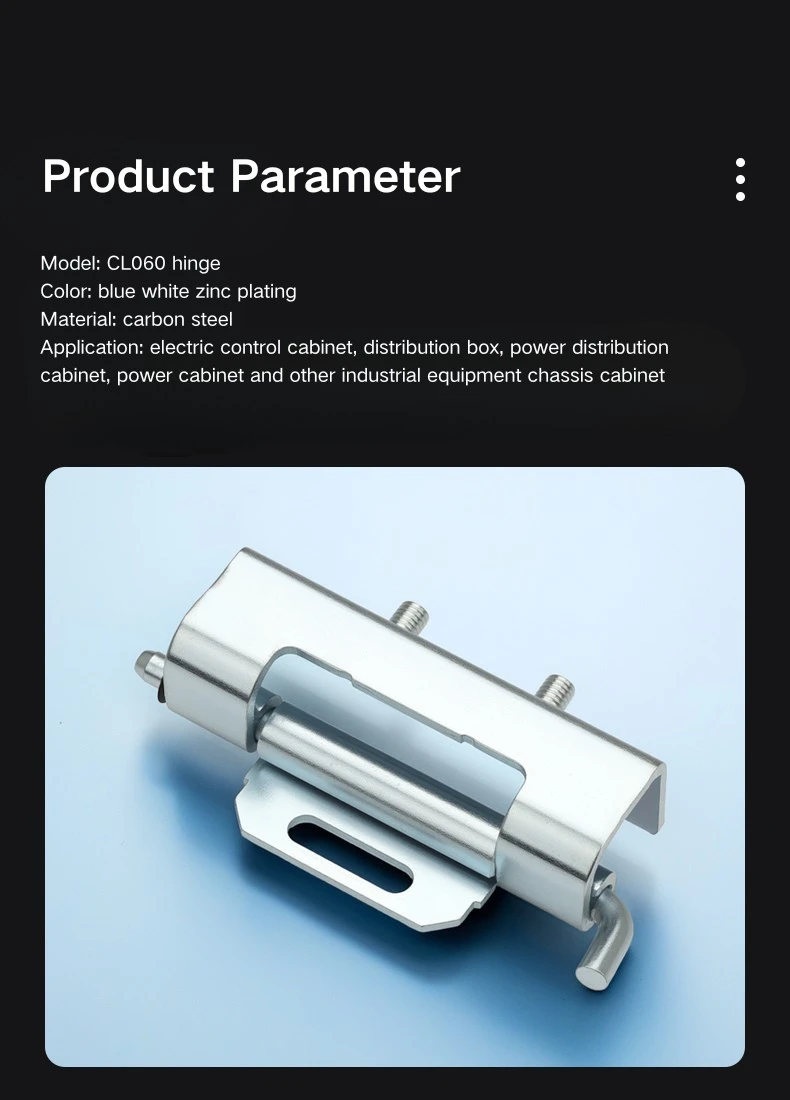

2. kérdés: Milyen anyagból készült a CL060?

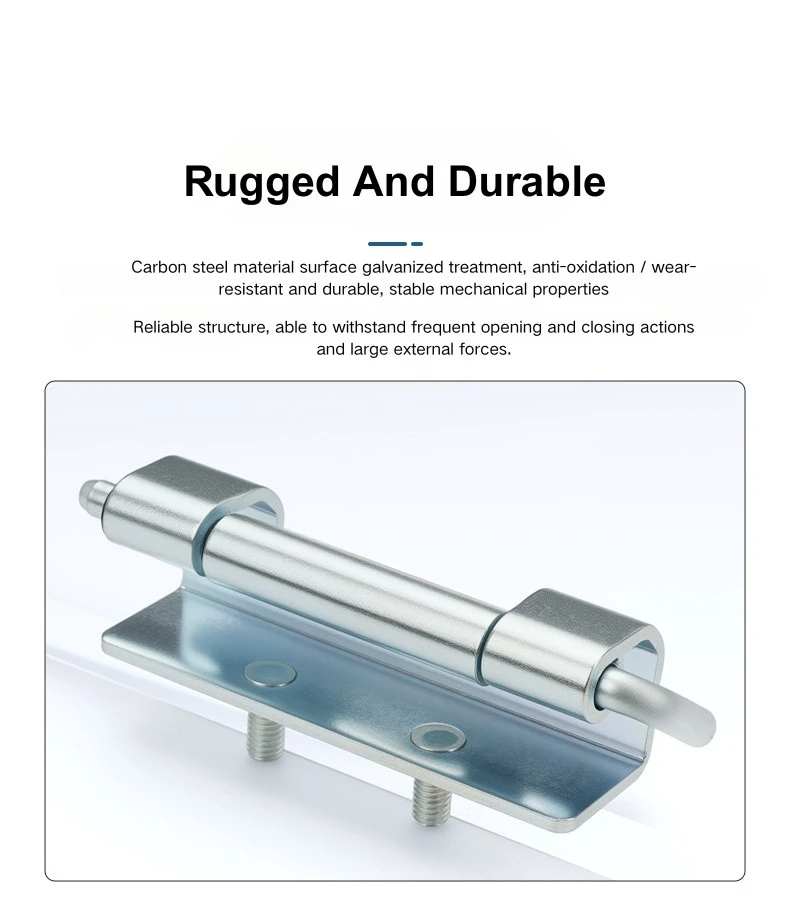

A CL060 szénacélból készül, horganyzott felülettel. Jelenleg csak egy specifikációban érhető el.

3. kérdés: Hogyan van telepítve a CL060?

A CL060 hegesztés és anyacsavarozás kombinációját használja. A rögzítőszárny az ajtópanelhez van hegesztve, a csap pedig a mellékelt M5 csavarok segítségével kapcsolódik a keretcsatornához. A hornyolt rögzítőlyuk lehetővé teszi a pozíció beállítását a végleges rögzítés előtt.

4. kérdés: Melyek a csapok méretei?

A csap átmérője Φ9,5 mm, tengelyhossza 10 mm, válla 2 mm, és M5 menetes. Egy >9,7 mm-es nyílású keretcsatornához kapcsolódik.

5. kérdés: Milyen keretcsatorna méretekhez illik a CL060?

A CL060 rejtett zsanér R15,7 és R17,7 mm közötti belső sugarú keretcsatornába illeszkedik. Az ajtólap mélysége ≤18,8 mm, a teljes oldalirányú kinyúlás pedig ≤21,4 mm.

6. kérdés: Milyen háztípusokhoz alkalmas a CL060?

A CL060-at elosztópanel-ajtókon, kapcsolóberendezés-házakon, ipari hálózati szekrényeken és gépészeti berendezések szekrényajtóin használják – mindenhol előnyben részesítik a rejtett, levehető zsanérokat a felületre szerelhető opciókkal szemben.
