Elektromos szekrény felületre szerelt zsanér

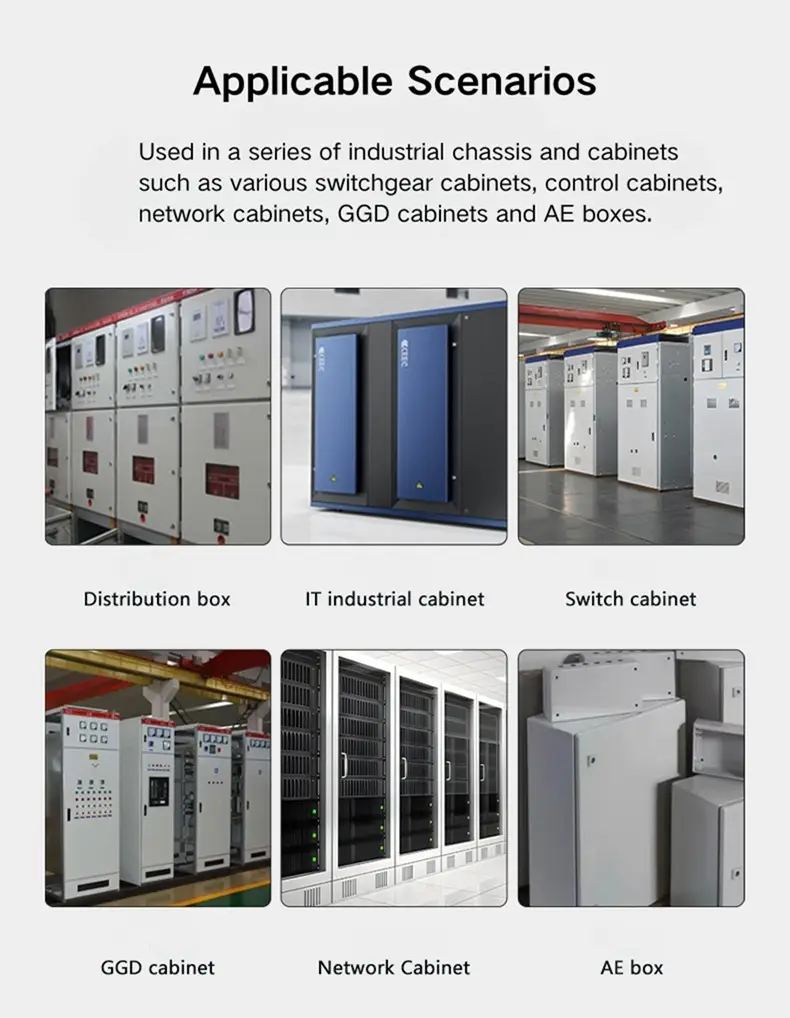

Azon vásárlók számára, akik a Yitai Lock szekrénypántjait szerzik be elosztópanelekhez vagy ipari szekrényekhez, az elektromos szekrény felületre szerelhető csuklópántja CL219 sorozat hasznos mérettartományt fed le egyetlen egységes kialakításban. A CL219-1 a legnagyobb a három közül, a CL219-3 középen, a CL219-2 pedig a legkisebb – tehát van egy modell, amely a legtöbb ajtómérethez illeszkedik anélkül, hogy másik zsanérsorozatra váltana. Mindhárom csavarral van felszerelve négy rögzítési ponttal, és a rozsdamentes acél változatok tükörbevonattal rendelkeznek olyan alkalmazásokhoz, ahol a korrózióállóság és a felület megjelenése egyaránt prioritást élvez.

Modell opciók és méretek

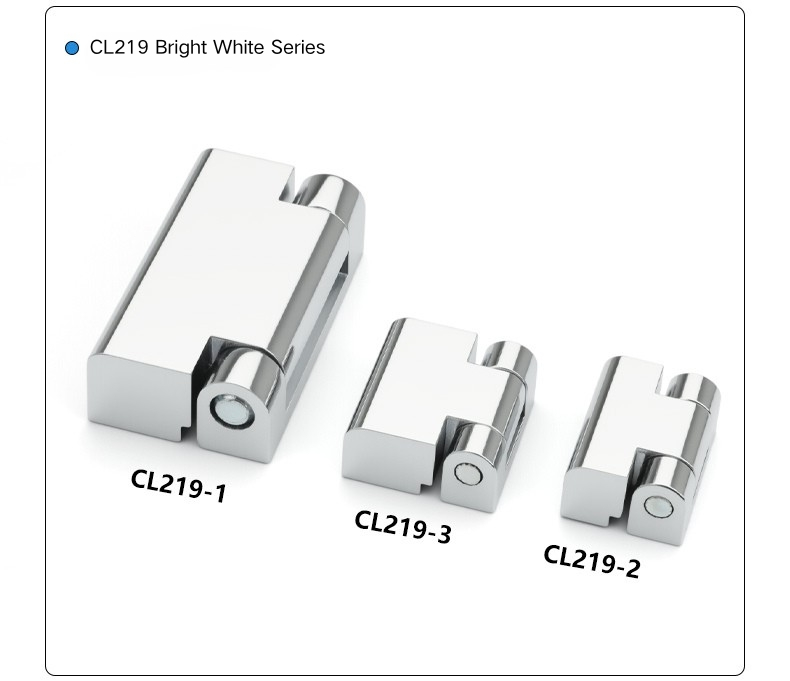

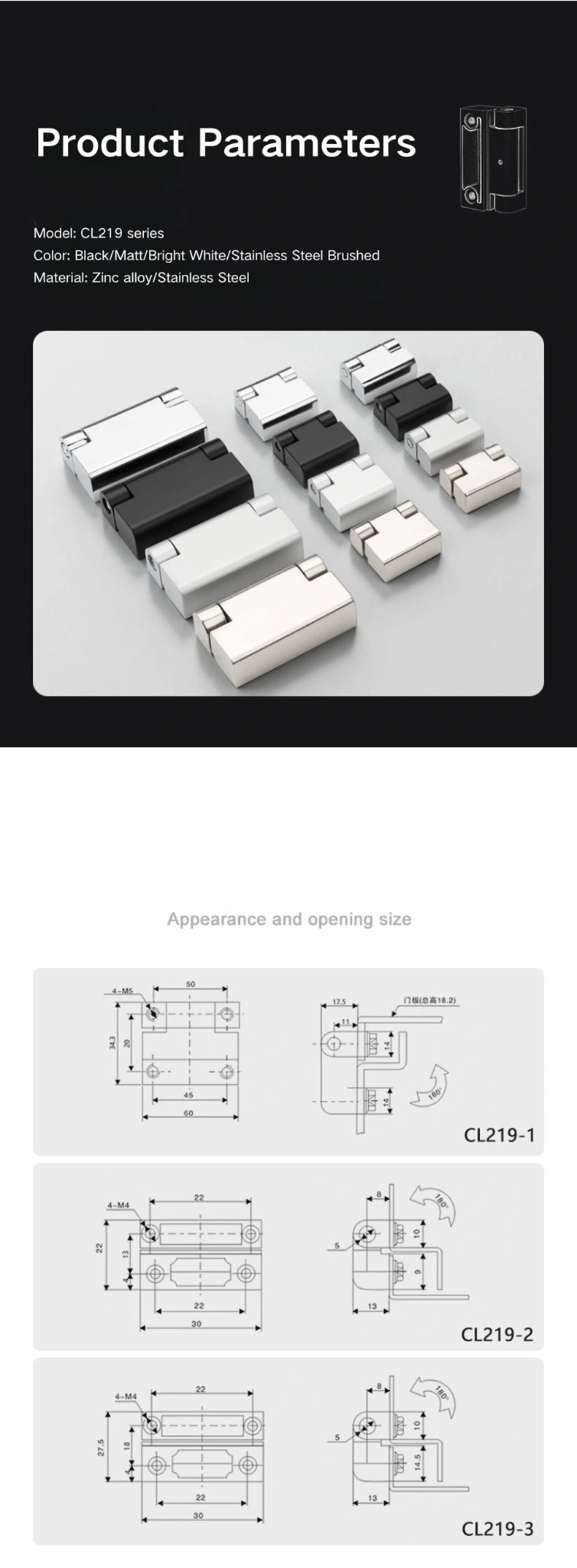

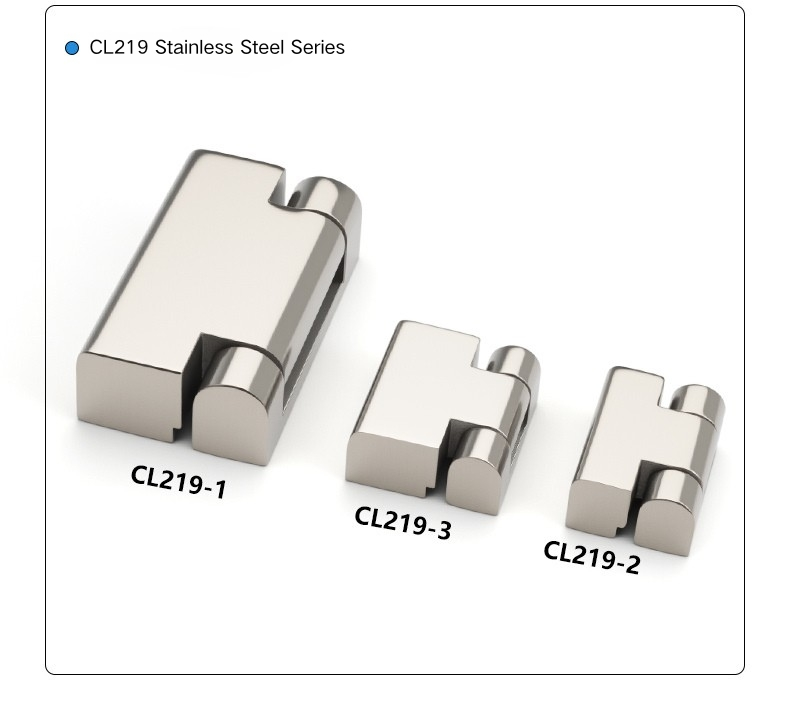

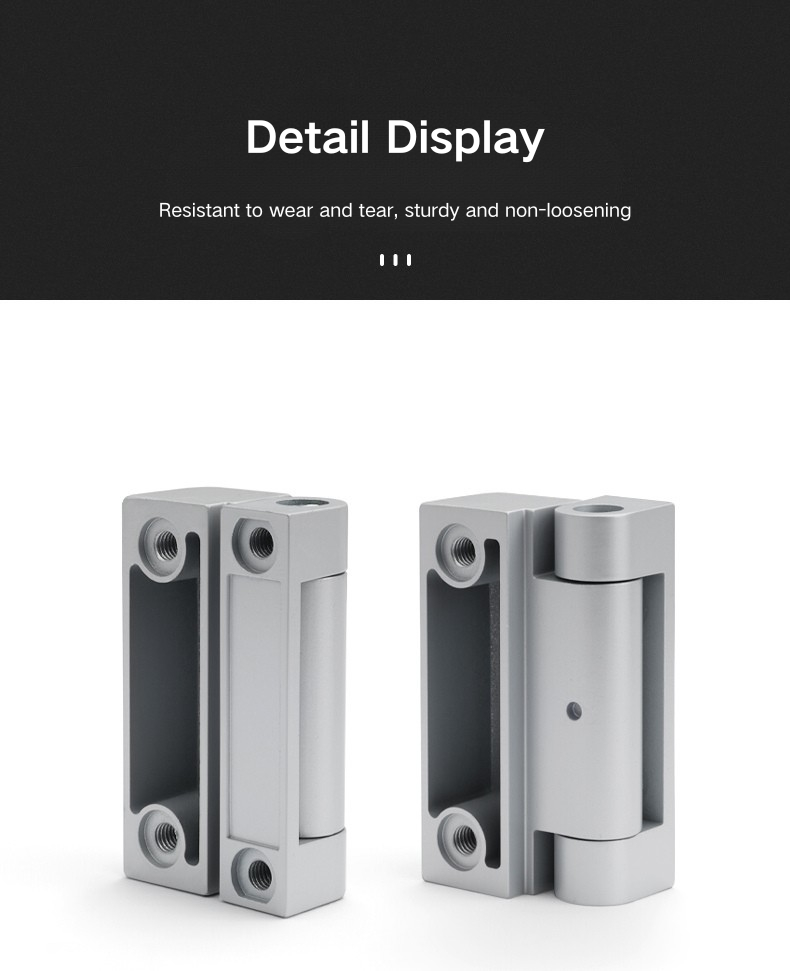

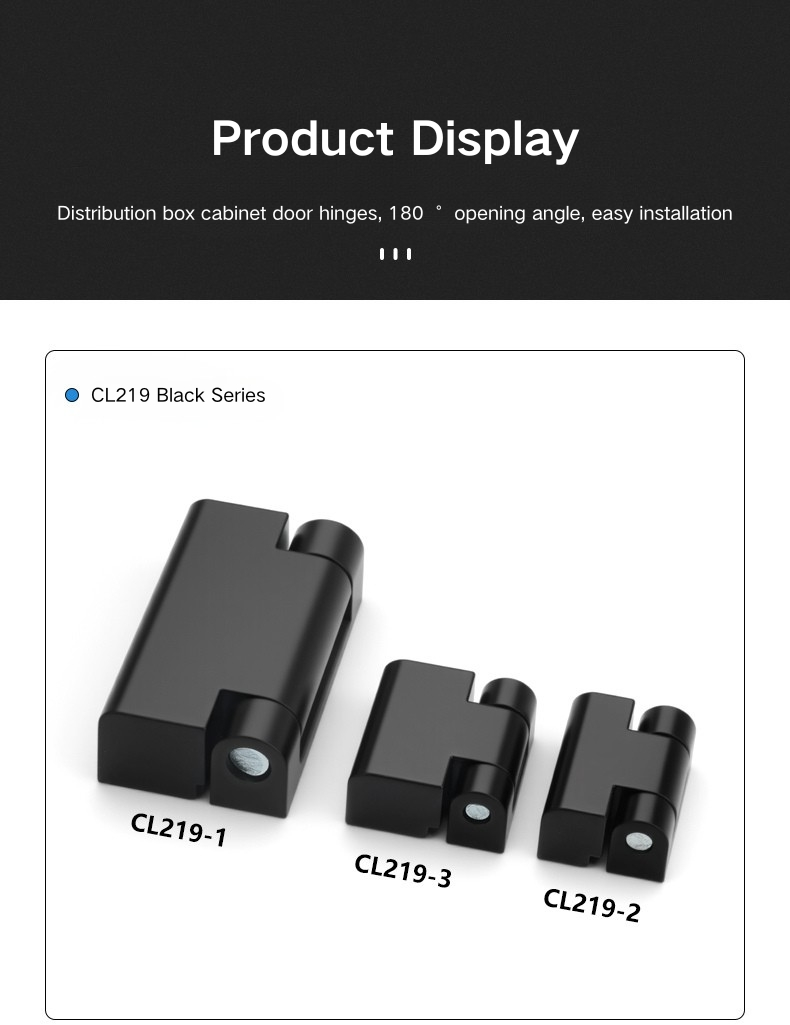

Az elektromos szekrény felületre szerelhető zsanérja három méretben kapható. A CL219-1 a legnagyobb modell, 60 × 34,3 mm-es teljes alapterülettel, 45 mm-es belső szárnyfesztávolsággal és négy M5-ös rögzítőcsavarral. A CL219-2 a legkisebb, 30 × 22 mm-es összmérettel, 22 mm-es belső fesztávval és négy M4-es csavarral. A CL219-3 30 × 27,5 mm-es összmérettel a kettő közé esik, szintén 22 mm-es belső fesztávolsággal és négy M4-es csavarral – valamivel magasabb, mint a CL219-2, de azonos szélességgel és csavarmérettel.

Az elektromos szekrény felületre szerelhető csuklópántos modelljei közötti választás az ajtópanel méretétől és a csuklópánt által viselt terheléstől függ. A CL219-1 a megfelelő választás nagyobb vagy nehezebb szekrényajtókhoz; a CL219-2 könnyebb, kompakt házakhoz illik; A CL219-3 pedig a CL219-2 között helyezkedik el, és valamivel nagyobb magasságot kínál, mint a CL219-2, miközben megőrzi ugyanazt a lábnyomszélességet. Mindhárom 180°-ra nyílik.

Kivitel és anyag opciók

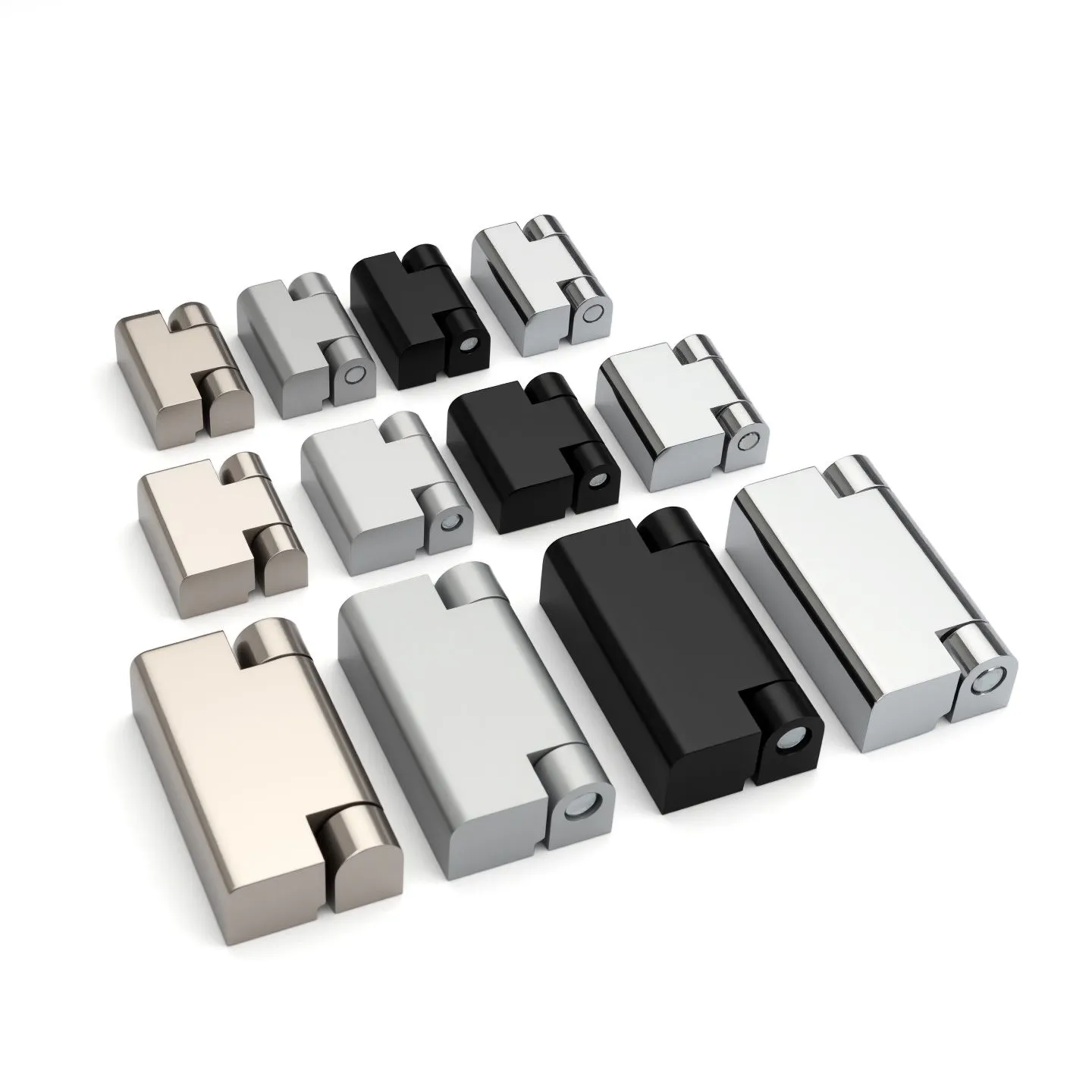

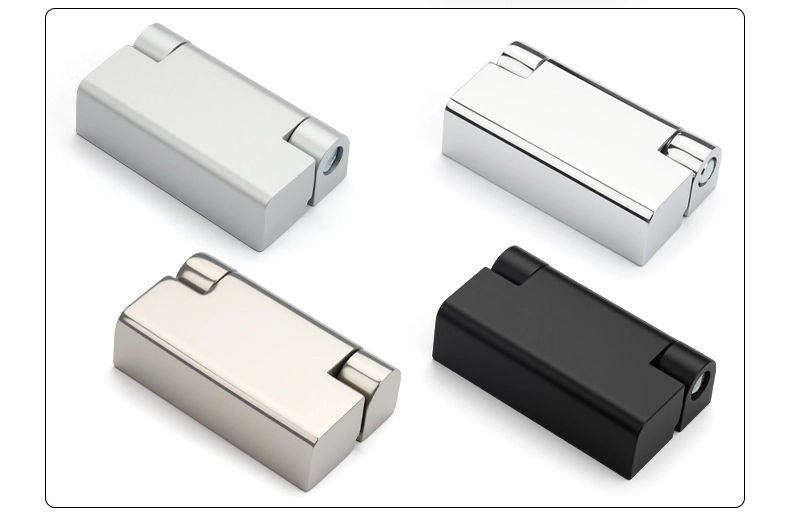

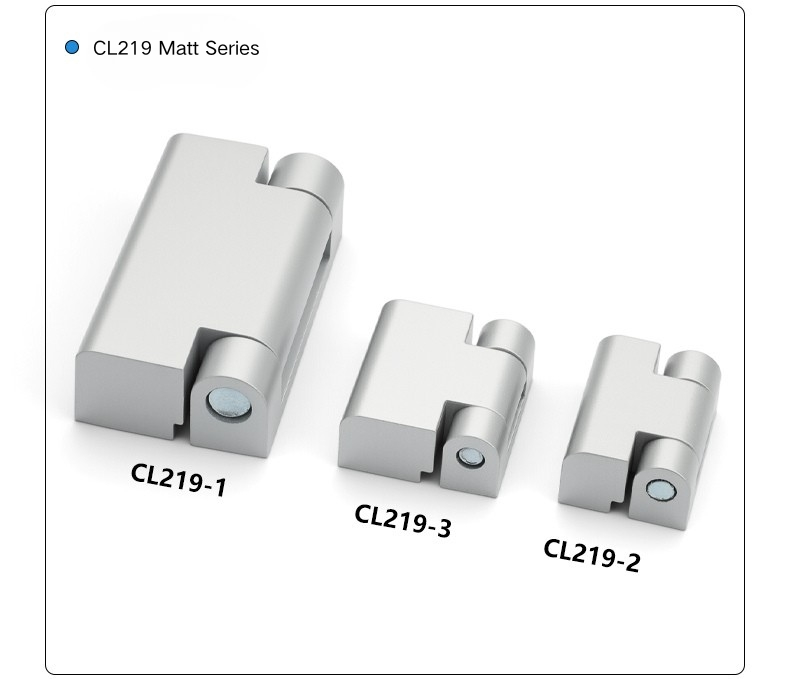

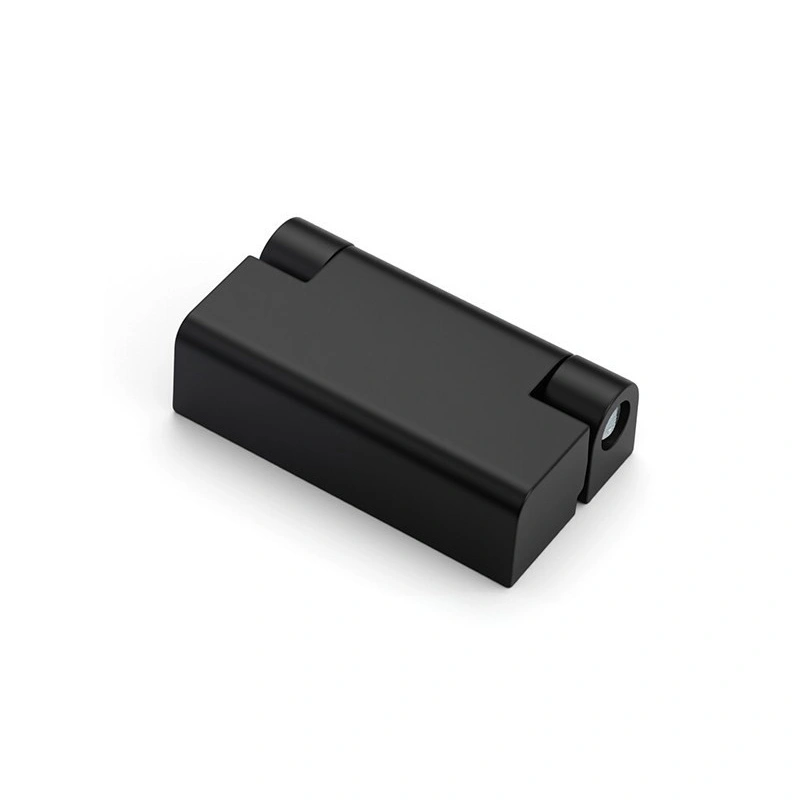

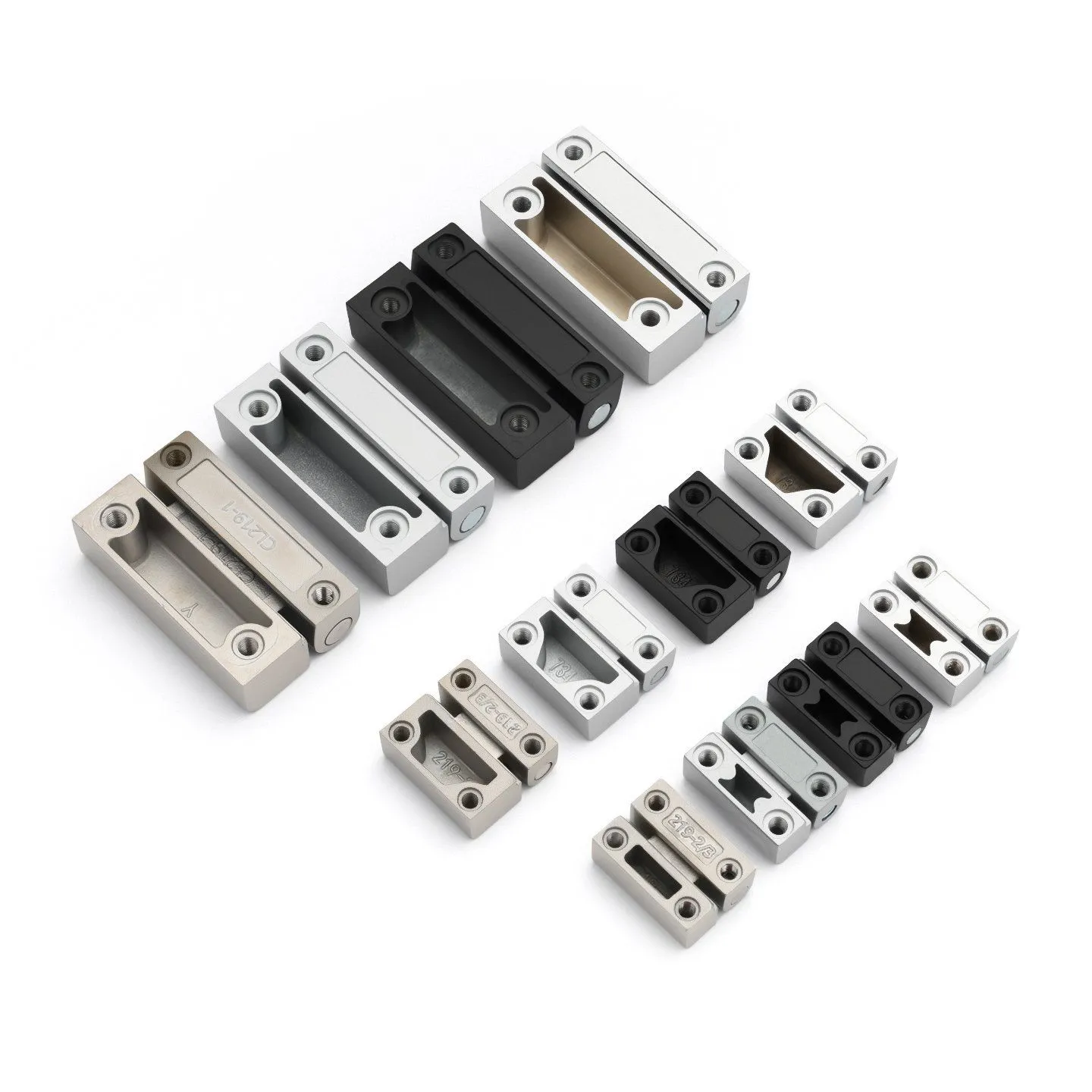

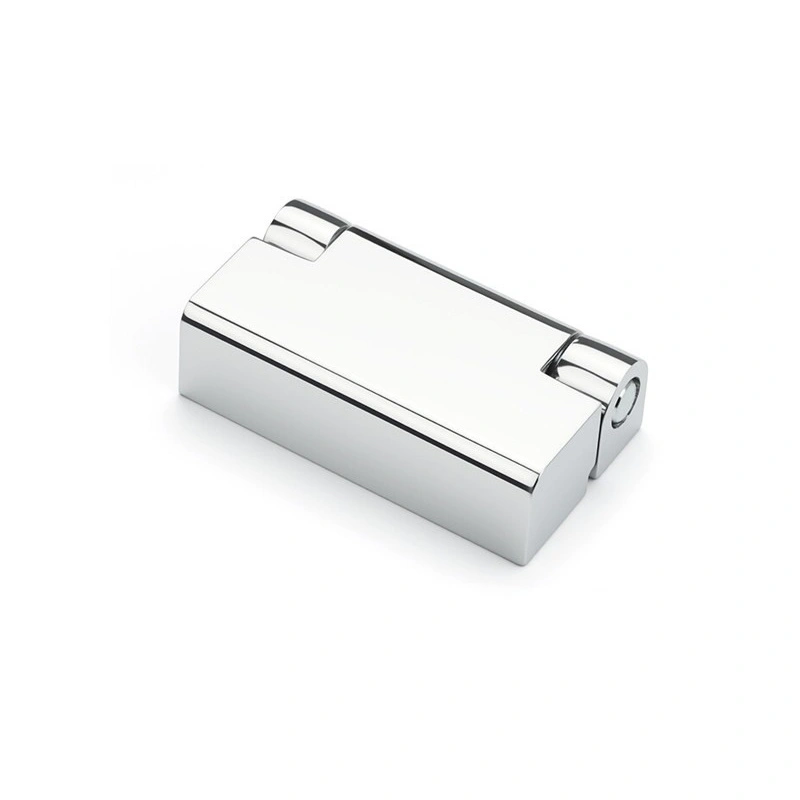

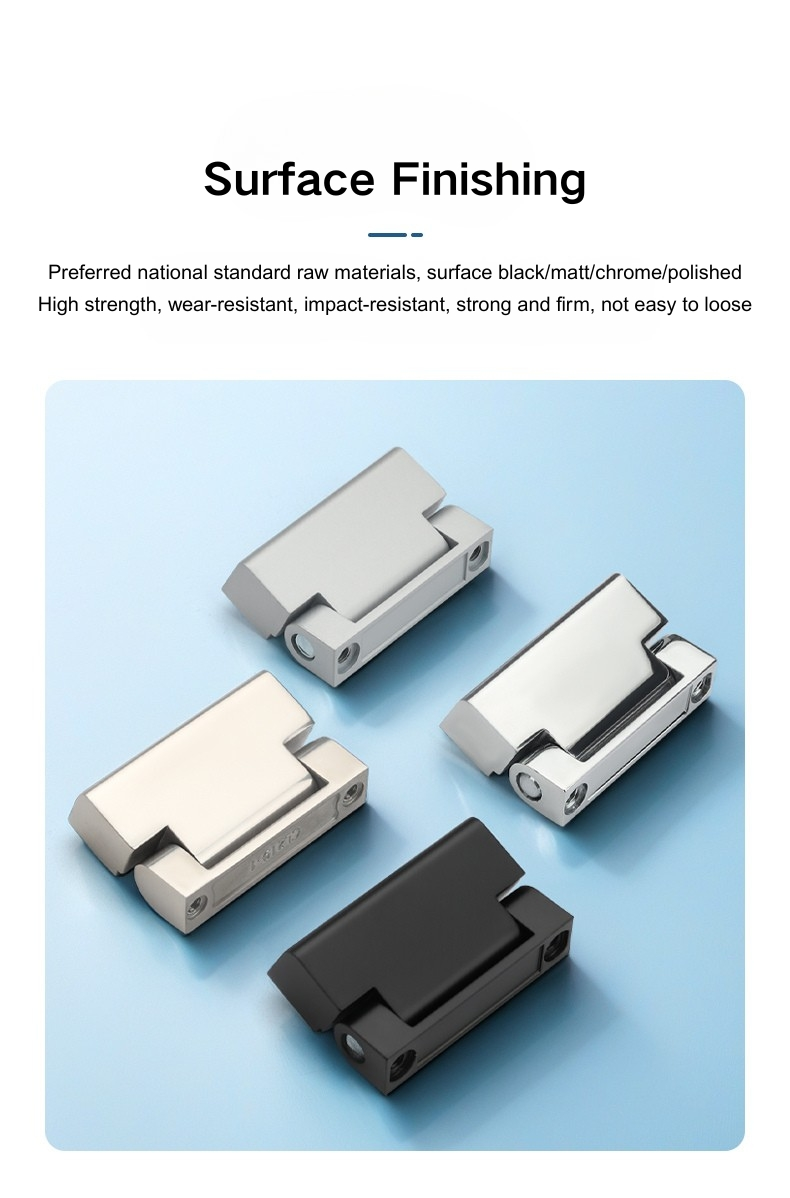

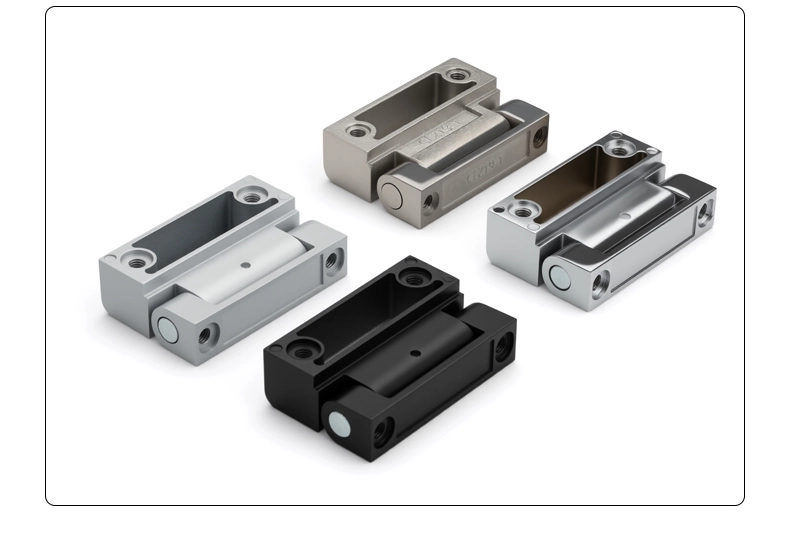

Az elektromos szekrény felületre szerelhető csuklópántjainak mindegyik modellje négy változatban kapható: fekete cinkötvözet, matt bevonatú cinkötvözet, fényes króm-cinkötvözet és tükörfényű rozsdamentes acél. A háromféle cinkötvözet-opció a különböző esztétikához illeszkedő felületi megjelenést biztosít – fekete a sötét vagy porszórt burkolatokhoz, matt az alacsony fényű ipari megjelenéshez, míg a fényes króm a polírozott megjelenés a magasabb specifikációjú paneleken.

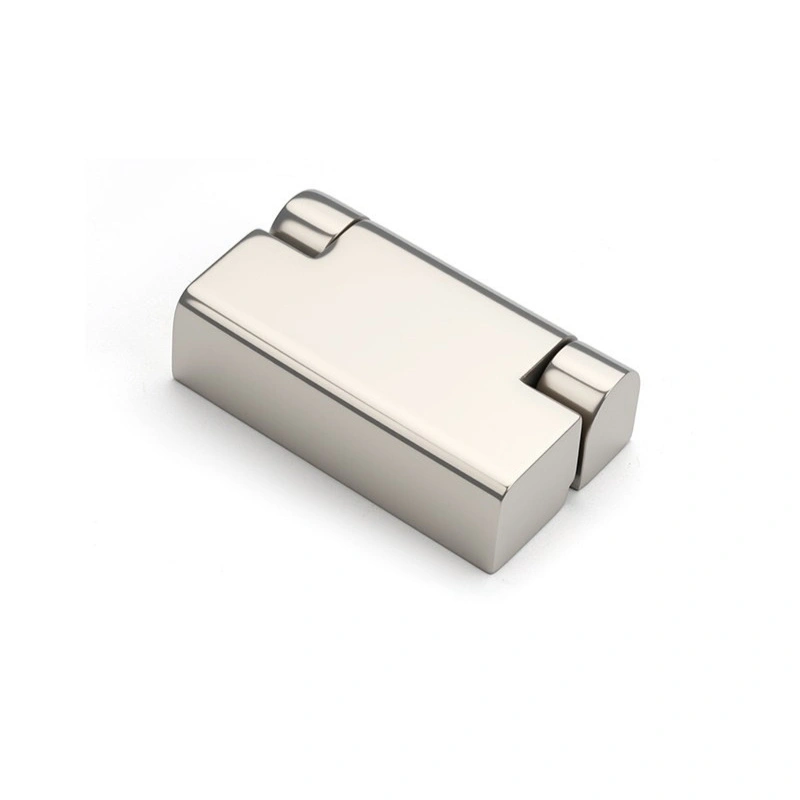

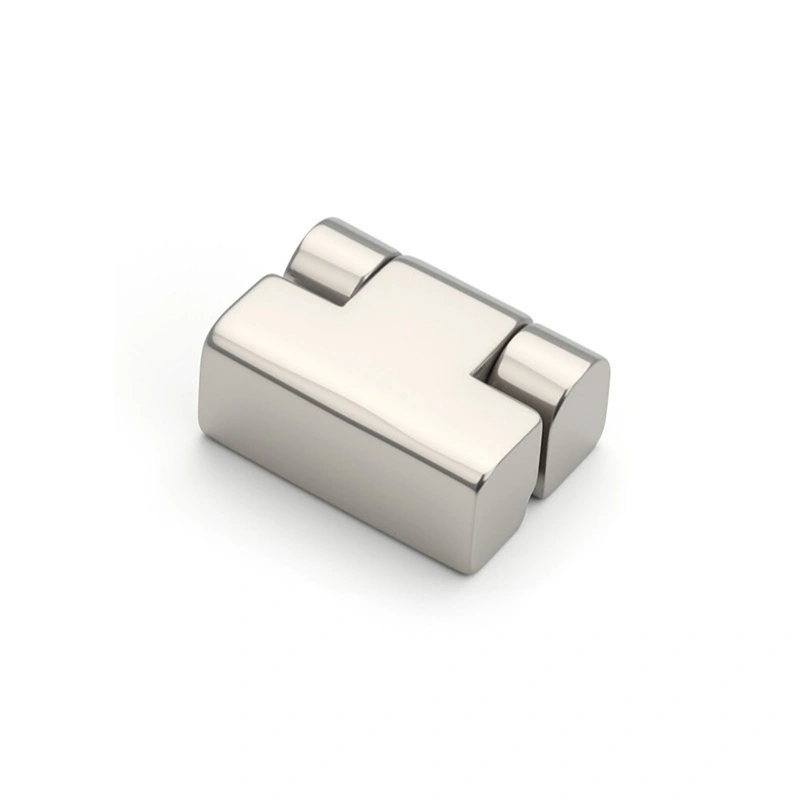

Az elektromos szekrény felületre szerelhető csuklópánt rozsdamentes acél változata tükörfényezést használ, amely tükröződő, sima felületet ad, nem pedig szálcsiszolt vagy szatén felületet. Ha a szekrényt a szabadba, a part közelében vagy bárhol használják, ahol a páratartalom rendszeres tényező, akkor a rozsdamentes acél tükörbevonatú változat a legmegfelelőbb választás – a cinkötvözet megfelelő beltéren, de idővel nem bírja jól nedves vagy sós körülmények között. Szabványos beltéri szekrényes alkalmazásoknál a cinkötvözet bármelyik felülete jól bírja normál körülmények között.

Nyitási szög és ajtóvezérlés

Az elektromos szekrény felületre szerelhető csuklópántjának mindhárom modellje 180°-ban nyílik, ami lehetővé teszi, hogy a szekrény ajtaja teljesen a szomszédos panelhez vagy falhoz csapódjon. A 180°-os lengés szűkebb helyeken is praktikus, ahol a csak részben nyíló ajtó akadályozná a belső térbe való bejutást vagy a közeli berendezések megkerülését. Ami a felületre szerelt kialakítást illeti, a zsanér mind az ajtó, mind a tok külső oldalán helyezkedik el – jól látható, amikor az ajtó be van csukva, de ez azt is jelenti, hogy a beszerelés egyszerű, és a zsanér később könnyen ellenőrizhető vagy kicserélhető az ajtó szétszerelése nélkül. Ez egyszerűvé teszi a beszerelést – nincs szükség a kivágásra vagy a kivágásra –, és az ajtópanel szétszedése nélkül is könnyen ellenőrizhető vagy cserélhető.

GYIK

1. kérdés: Milyen méretek állnak rendelkezésre a CL219 sorozatban?

A CL219 sorozat három modellt tartalmaz. A CL219-1 a legnagyobb 60 × 34,3 mm-es összmérettel; A CL219-3 közepes méretű, 30 × 27,5 mm; és a CL219-2 a legkisebb 30 × 22 mm-rel. Mindháromnak ugyanaz az alapkialakítása és 180°-os nyitási szöge.

Q2: Milyen méretű csavarokat használnak a rögzítéshez?

A CL219-1 négy M5-ös csavart használ a rögzítéshez. A CL219-2 és CL219-3 egyaránt négy M4-es csavart használ. A csavar hosszát az ajtólap és a keret vastagsága alapján kell kiválasztani.

Q3: Milyen befejezési lehetőségek állnak rendelkezésre?

Minden CL219 modell fekete cinkötvözetből, matt cinkötvözetből, fényes króm-cinkötvözetből és tükörfényű rozsdamentes acélból készül. A cinkötvözet opciók megfelelnek a beltéri szekrényes alkalmazásoknak; a rozsdamentes acél tükörbevonat jobb kültéri vagy magas páratartalmú környezetben.

4. kérdés: Mekkora a CL219 szekrénypánt nyitási szöge?

Mindhárom CL219 modell 180°-ban nyitható, így az ajtó teljesen laposan kinyílik. Ez olyan telepítéseknél hasznos, ahol teljes ajtótávolságra van szükség, vagy ahol a szekrény körül korlátozott a hely.

5. kérdés: Ez egy rejtett vagy felületre szerelt zsanér?

A CL219 egy felületre szerelt zsanér. Az ajtó és a keret külső oldalán helyezkedik el, nem süllyesztve vagy rejtve. Ez leegyszerűsíti a telepítést, mivel nincs szükség kivágásra vagy elvezetésre, és a zsanér hozzáférhető marad ellenőrzés vagy csere céljából a telepítés után.

6. kérdés: A rozsdamentes acél változat alkalmas kültéri burkolatokhoz?

Igen. A CL219 rozsdamentes acél tükörbevonattal korrózióálló, 304-es fokozatú anyagot használ, és alkalmas kültéri kapcsolóberendezésekhez, part menti környezetekhez vagy bármilyen olyan telepítéshez, ahol a burkolat idővel nedvességnek van kitéve.

7. kérdés: Hogyan választhatok a CL219-1, CL219-2 és CL219-3 között?

Válassza ki az ajtólap mérete és súlya alapján. A CL219-1 a legnagyobb, és alkalmas nehezebb vagy nagyobb ajtókhoz. A CL219-2 a legkisebb, és jól működik kompakt vagy könnyű burkolatokon. A CL219-3 közepes méretű, méretben és teherbírásban is a kettő között helyezkedik el.
