Elektromos szekrényajtók, oldalsó rögzítésű, hajlított csuklópánt

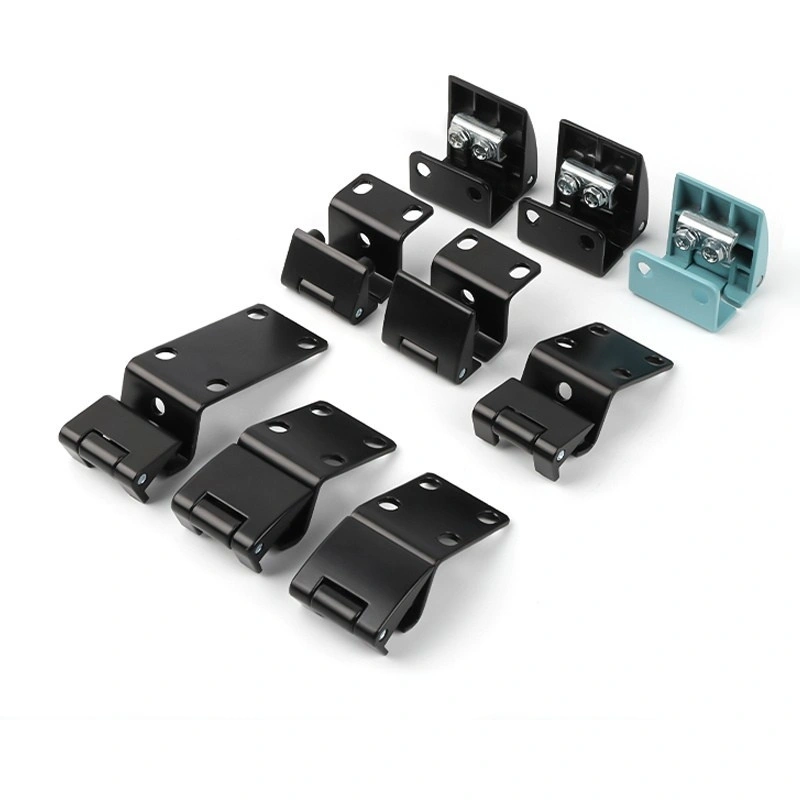

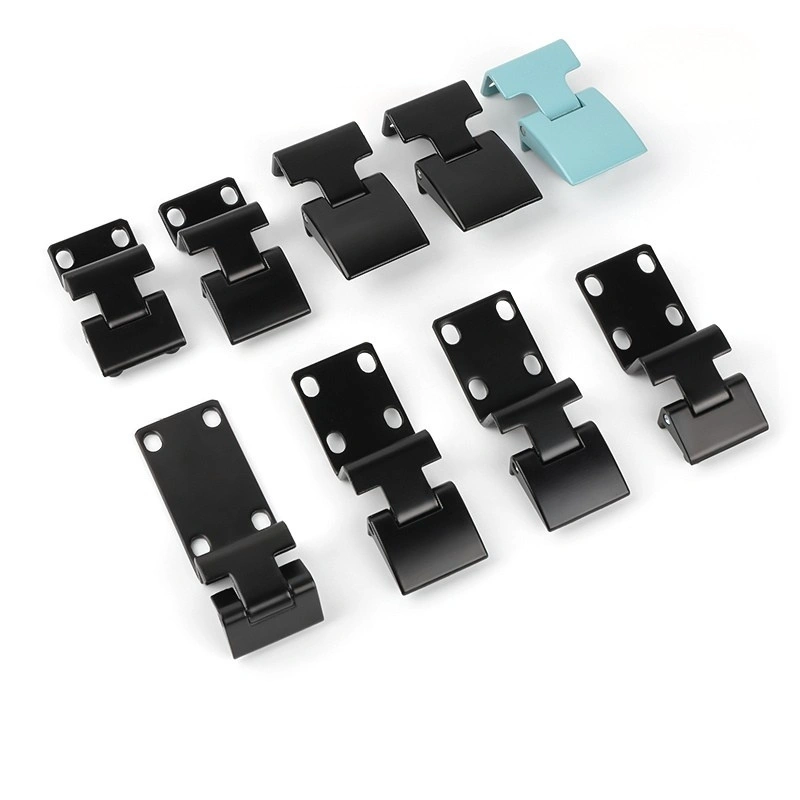

A modellválaszték és a sorozat áttekintése

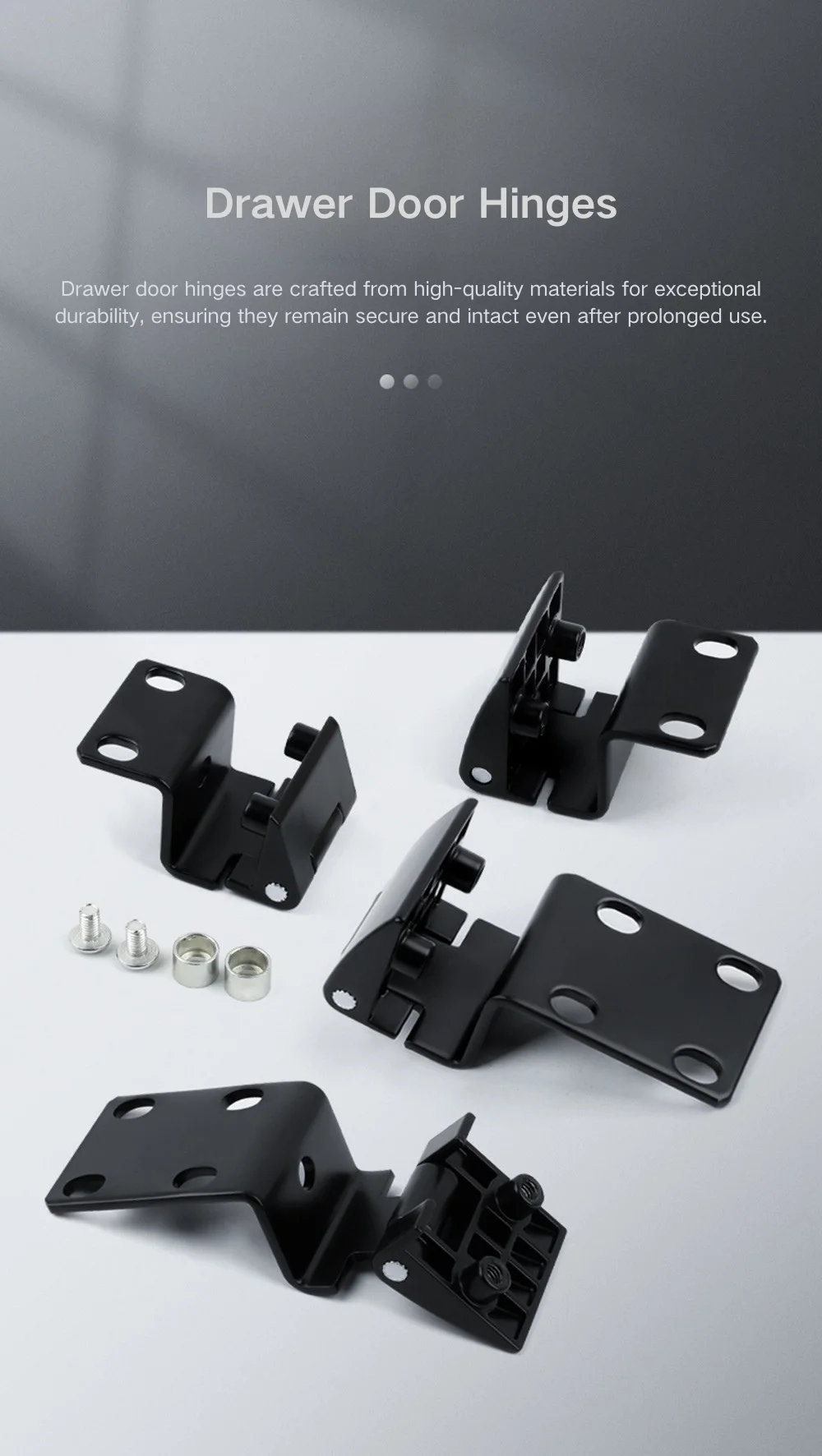

A Power Cabinet Doors Side-Mount Bend csuklópántja négy sorozatba sorolható. A CL803 sorozat három modellt foglal magában – CL803A-25, CL803B-20, CL803B-25 és CL803D-25 –, melyek mindegyike fekete cinkötvözetből készült, az előlap szélessége típustól függően 36 mm vagy 39 mm. A CL803A-25 kétcsavaros elülső lemezt használ, 39 × 20 mm-es 12 mm-es lyuktávolsággal; a CL803B és CL803D modellek 36 × 25 mm-es lemezt használnak, hornyos rögzítéssel.

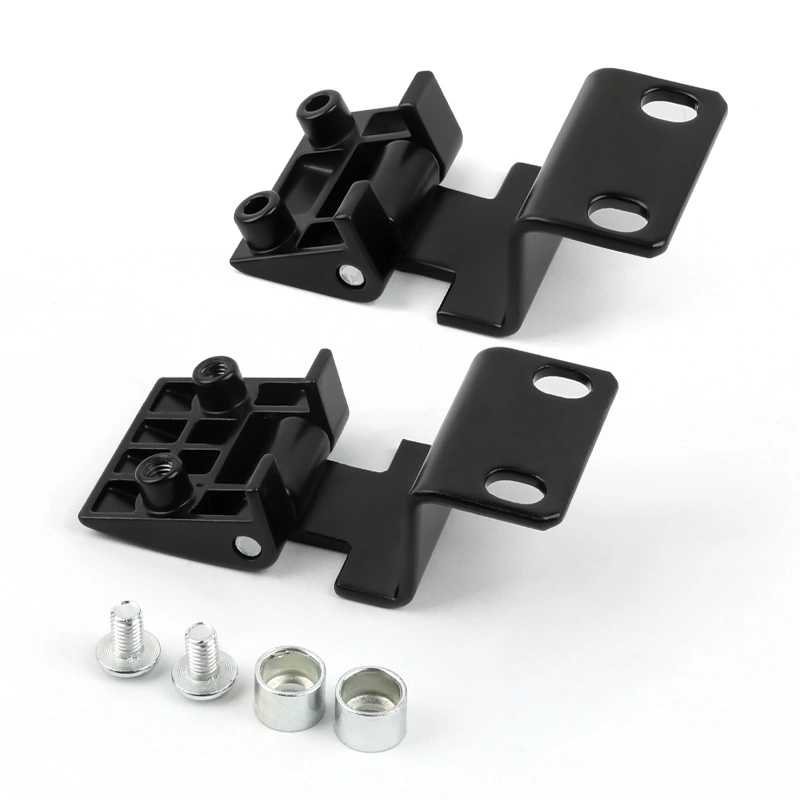

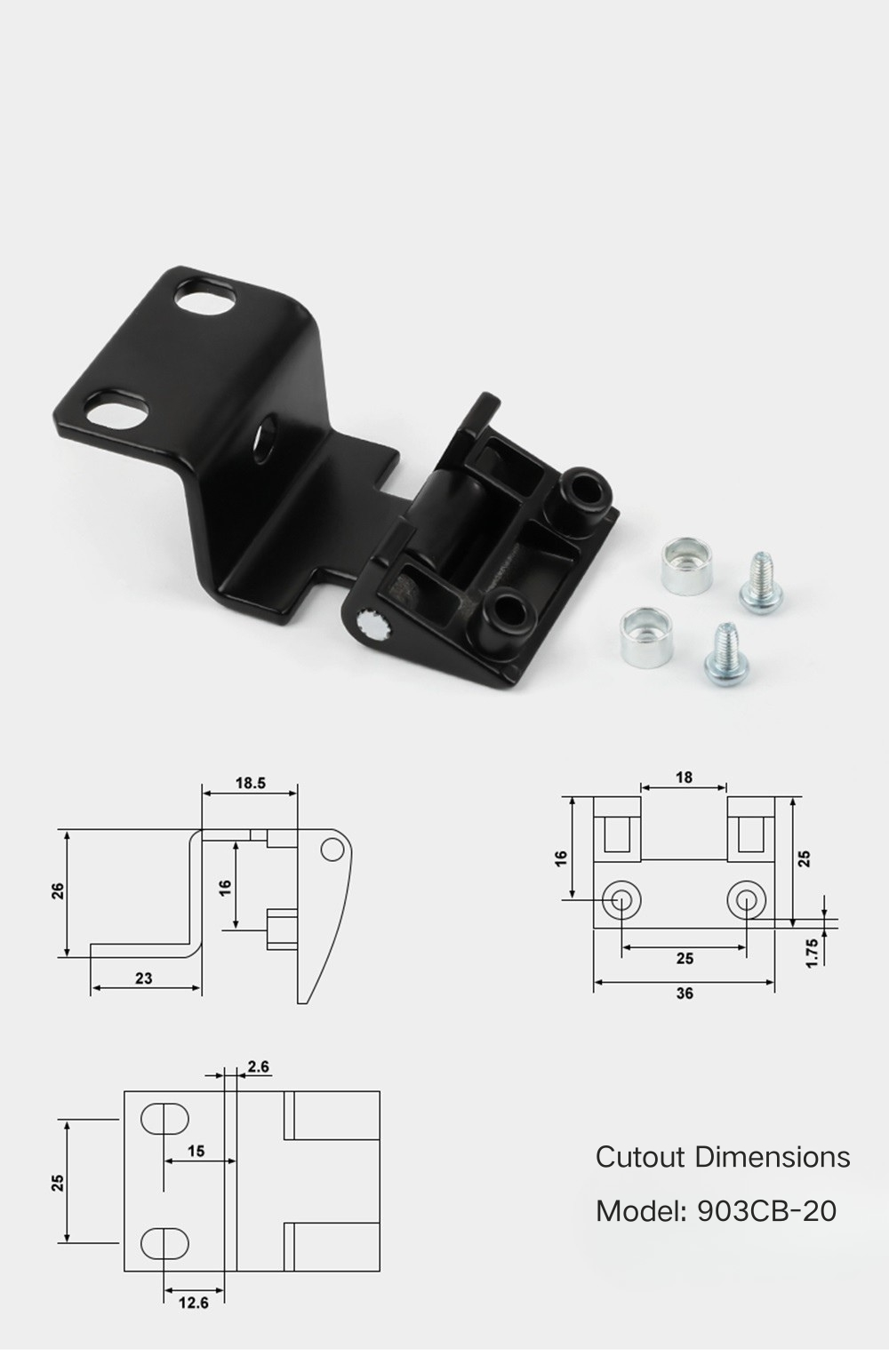

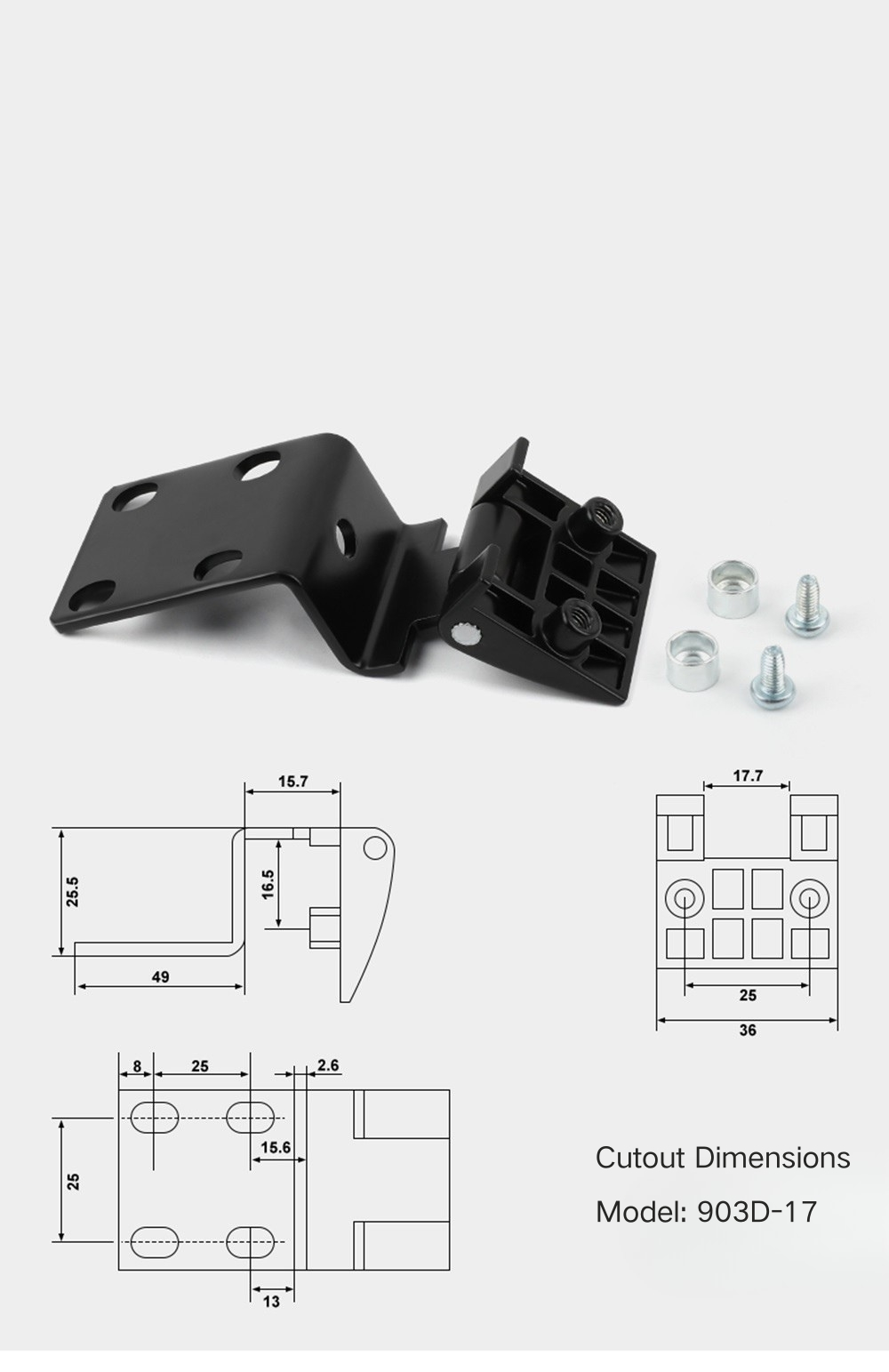

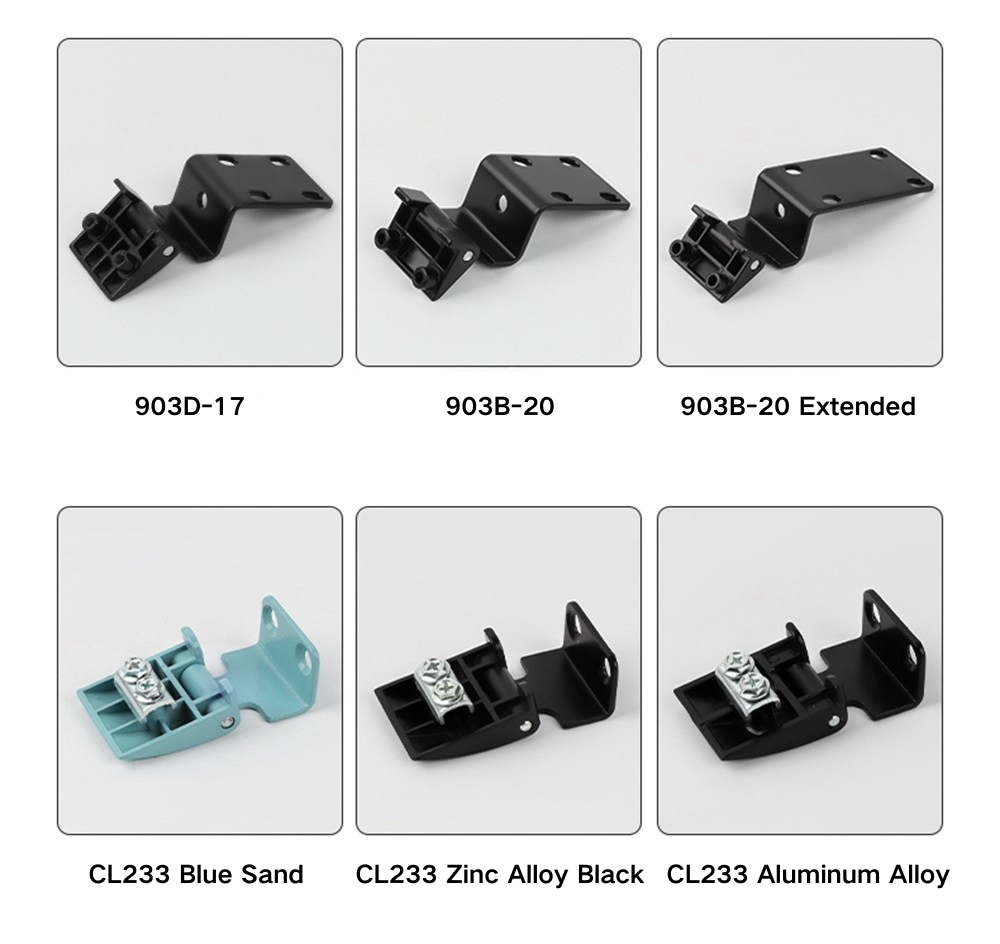

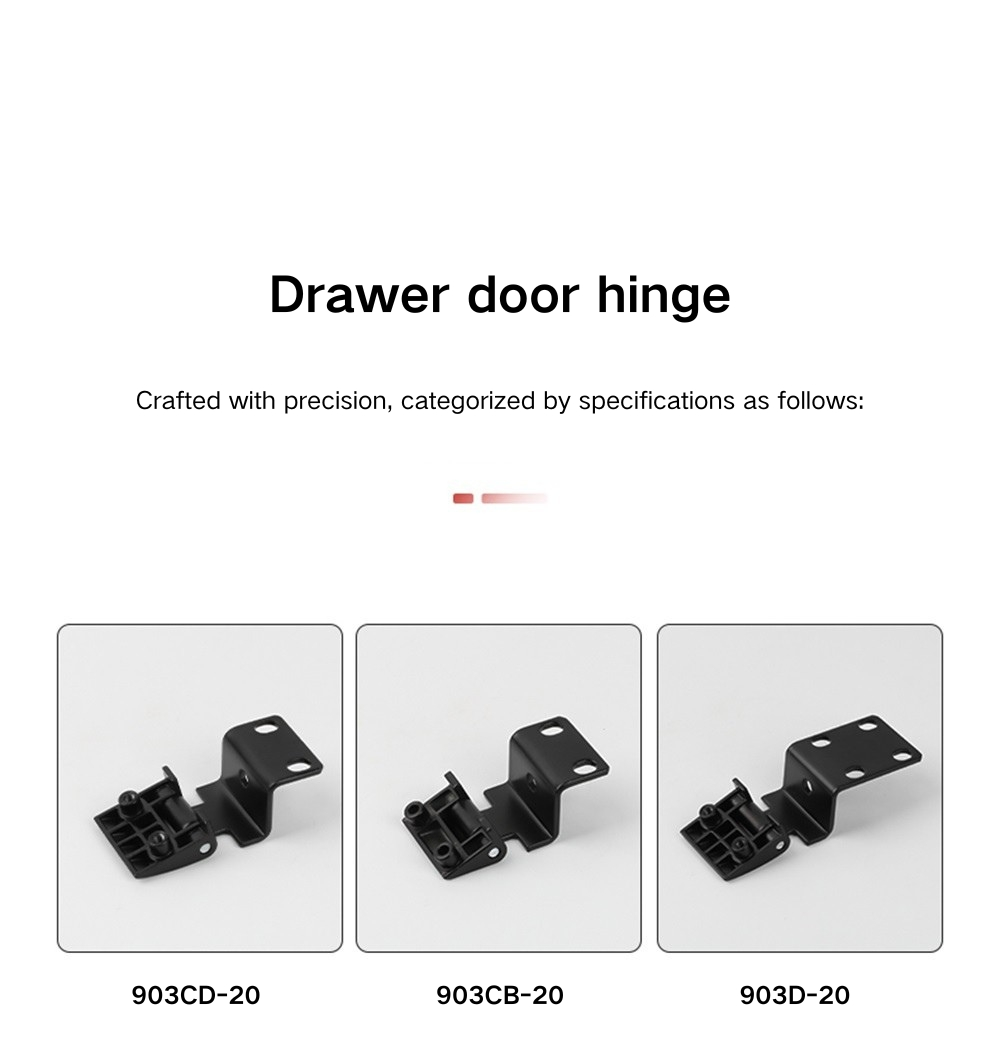

A CL901 sorozat tartalmazza a CL901B-17, CL901B-20 és CL901D-17 típusokat, mindegyik 36 × 17,5 mm-es elülső lemezzel és egyenletes 8 mm + 2,5 mm-es furateltolással. A CL903 sorozat a legnagyobb csoport a csuklópánt választékban, hét modellel, köztük a CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 és CL903D-20 – szabványos és kiterjesztett vázmélységeket is. A CL233 a fekete cinkötvözet, a homokkék cinkötvözet és az alumíniumötvözet választékát teszi teljessé, 39 × 20 mm-es előlappal és 12 mm-es lyuktávolsággal, hasonlóan a CL803A-25-höz.

Méretek sorozatonként

Az oldalra szerelhető hajlított zsanérok CL803 sorozatának teljes szélessége 18,5–23,5 mm, magassága pedig 26–28,5 mm. A CL803A-25 23 mm széles és 26 mm magas, 22,5 mm-es belső mélységgel; a CL803B-20 18,5 mm széles, 16 mm belső mélységgel; a CL803B-25 23,5 mm széles és 28,5 mm magas, belső mélysége 16 mm; a CL803D-25 pedig 23,5 mm széles és 26,5 mm magas, belső mélysége pedig 16,5 mm. Minden CL803 modell 26 mm alapszélességű és 20 mm magas szerelőlappal rendelkezik.

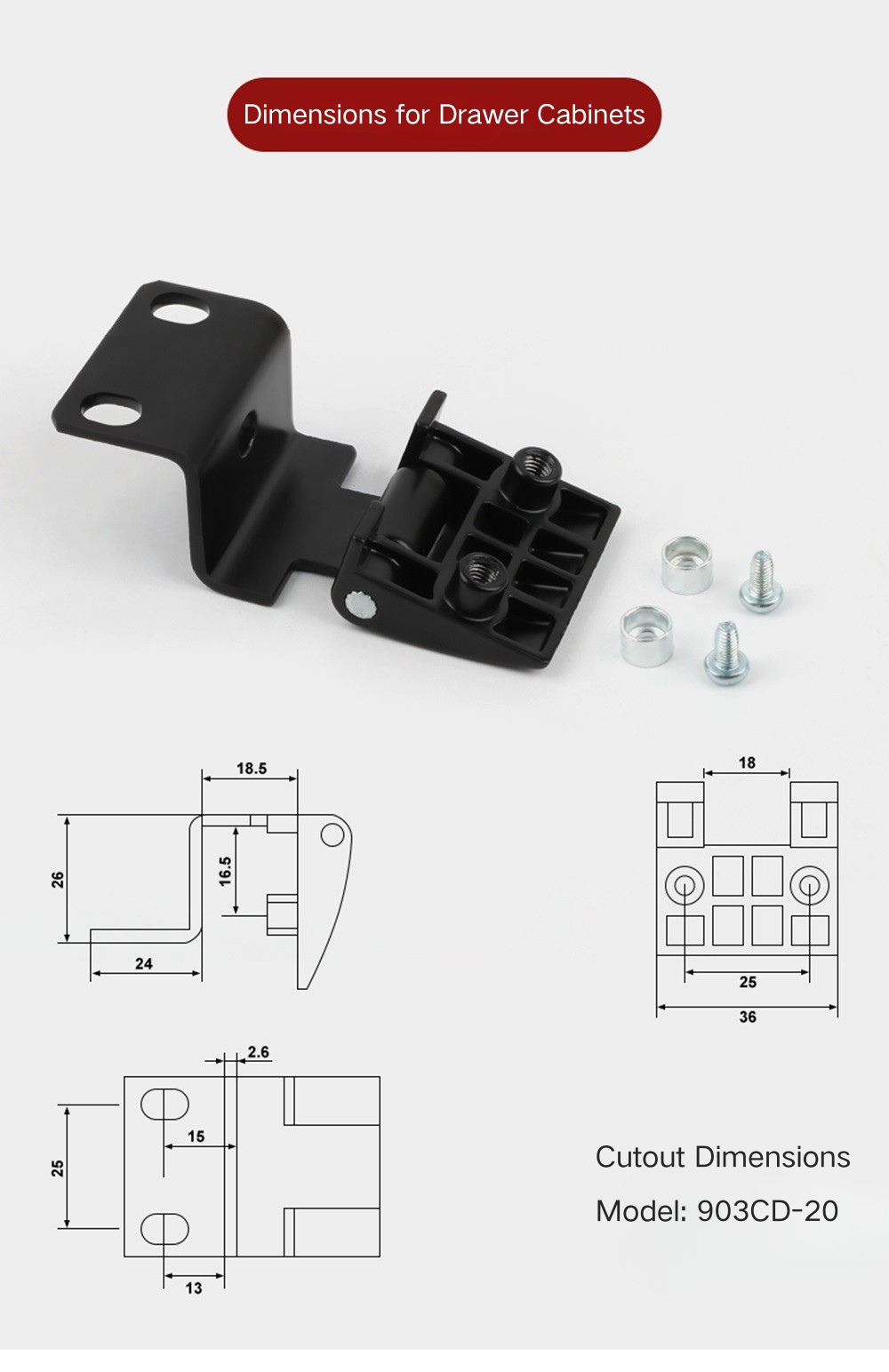

A CL901-es sorozat észrevehetően magasabb, mint az elektromos szekrényajtók oldalra szerelhető hajlított csuklópánt sorozatának többi modellje – mindhárom 39,5 mm-es teljes magasságban, 15,5 mm és 18,5 mm közötti szélességben és egyenletes 16,5 mm-es belső mélységgel rendelkezik. CL901B-20, és 21 mm a CL901D-17 esetében. A CL903 sorozat szélesebb skálát ölel fel – 48 mm-től 73,8 mm-ig terjedő alapszélesség a kiterjesztett modellen, 25,5 mm és 26 mm közötti teljes magassággal. A CL233 24,5 × 24,5 mm-es teljes méretű, 22 mm-es belső mélységgel, 39,3 mm-es szerelőlappal és 7,5 mm + 15 mm-es lyukeltolással az előlapon.

Alkalmazási forgatókönyvek

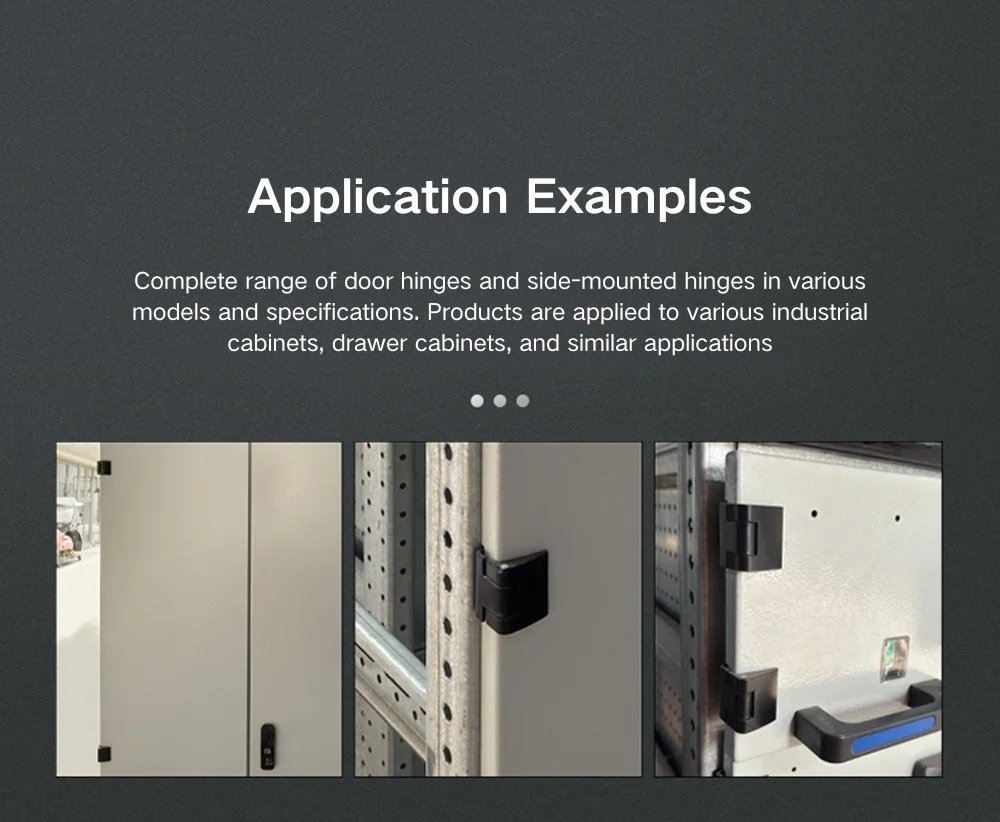

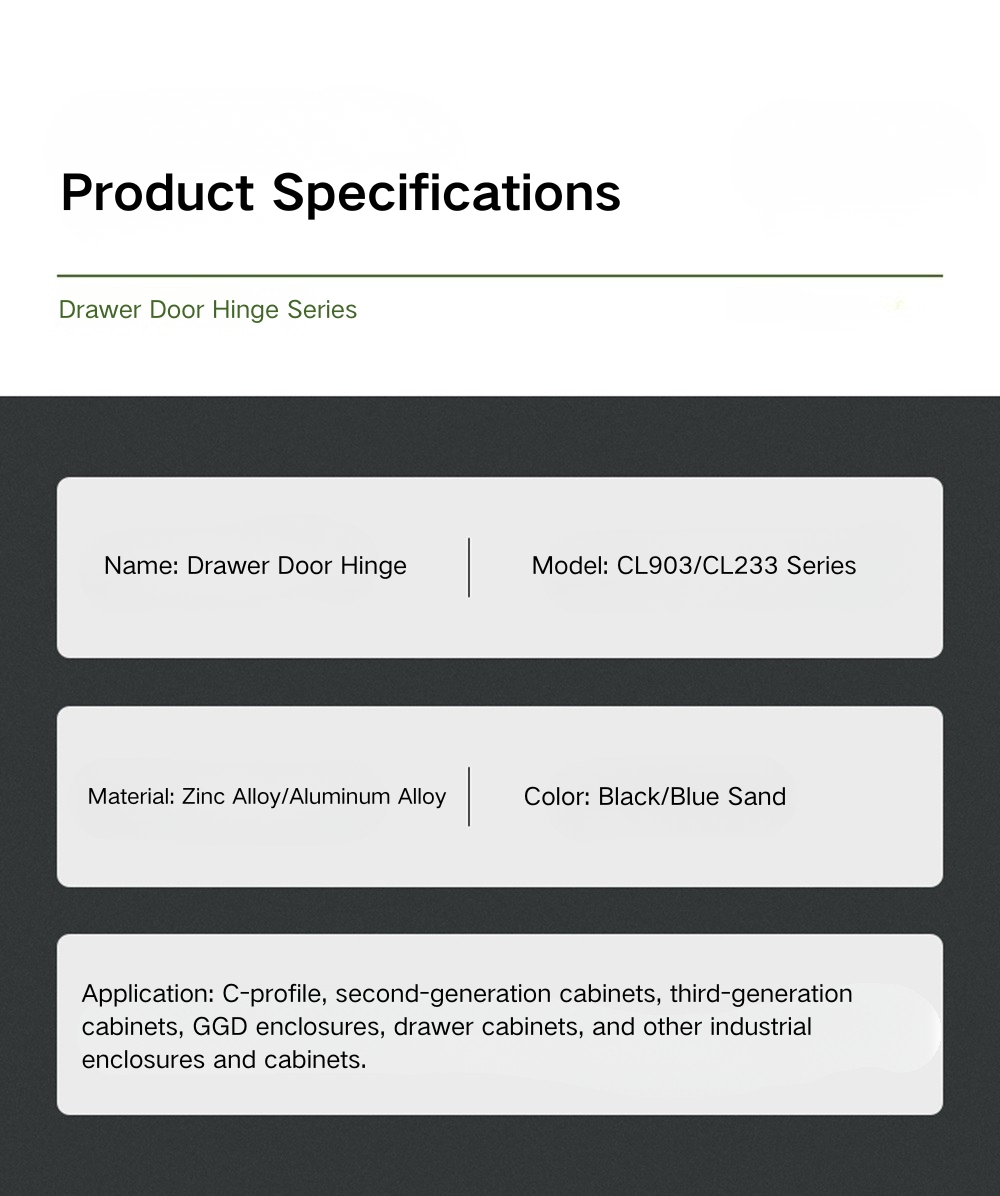

A Power Cabinet Doors Side-Mount Bend csuklópántot kifejezetten C-profilra épített szekrénykeretekhez tervezték, amely a GGD elektromos szekrények, második és harmadik generációs elosztószekrények, fiókos szekrények és elektromos szekrények szabványos építési módja. A csuklópánt test hajlított profilja a C-profil peremére akasztódik, az elülső lemez pedig rácsavarodik az ajtólap homlokzatára, ez a beépítési mód ennél a szekrénytípusnál, és nem igényel módosítást a szabványos keretprofilokon.

A mag GGD és az elektromos szekrényes alkalmazásokon túl ez a termék más ipari házakhoz is illeszkedik, amelyek kompatibilis C-szelvényre vagy hasonló hajlított acél keretprofilokra épülnek. A homokkék cinkötvözetből készült CL233-at néha ott írják elő, ahol a szekrény külsején színkódolt hardverséma van, míg az alumíniumötvözetből készült CL233-as változat a könnyebb választás olyan házakhoz, ahol a súly is szempont. A CL803, CL901 és CL903 modellek méretválasztéka azt jelenti, hogy a legtöbb szabványos keretmélység és ajtópanel-vastagság a GGD és az elektromos szekrények piacán egyetlen termékcsaládon belül található.

GYIK

Q1: Milyen sorozatok találhatók ebben a csuklópánt-tartományban?

A sorozat négy sorozatot fed le: CL803 (négy modell), CL901 (három modell), CL903 (hét modell) és CL233 (három változat). Mindegyik fekete cinkötvözet, kivéve a CL233-at, amely homokkék cinkötvözetben és alumíniumötvözetben is kapható.

2. kérdés: Milyen szekrénytípusokhoz készült ez a zsanér?

Az oldalra szerelhető hajlított csuklópánt C-profil szekrénykeretekhez készült, beleértve a GGD elektromos szekrényeket, a második és harmadik generációs elosztószekrényeket, fiókos szekrényeket és az elektromos szekrényeket. Nem síkvázas vagy hegesztett háztípusokhoz készült.

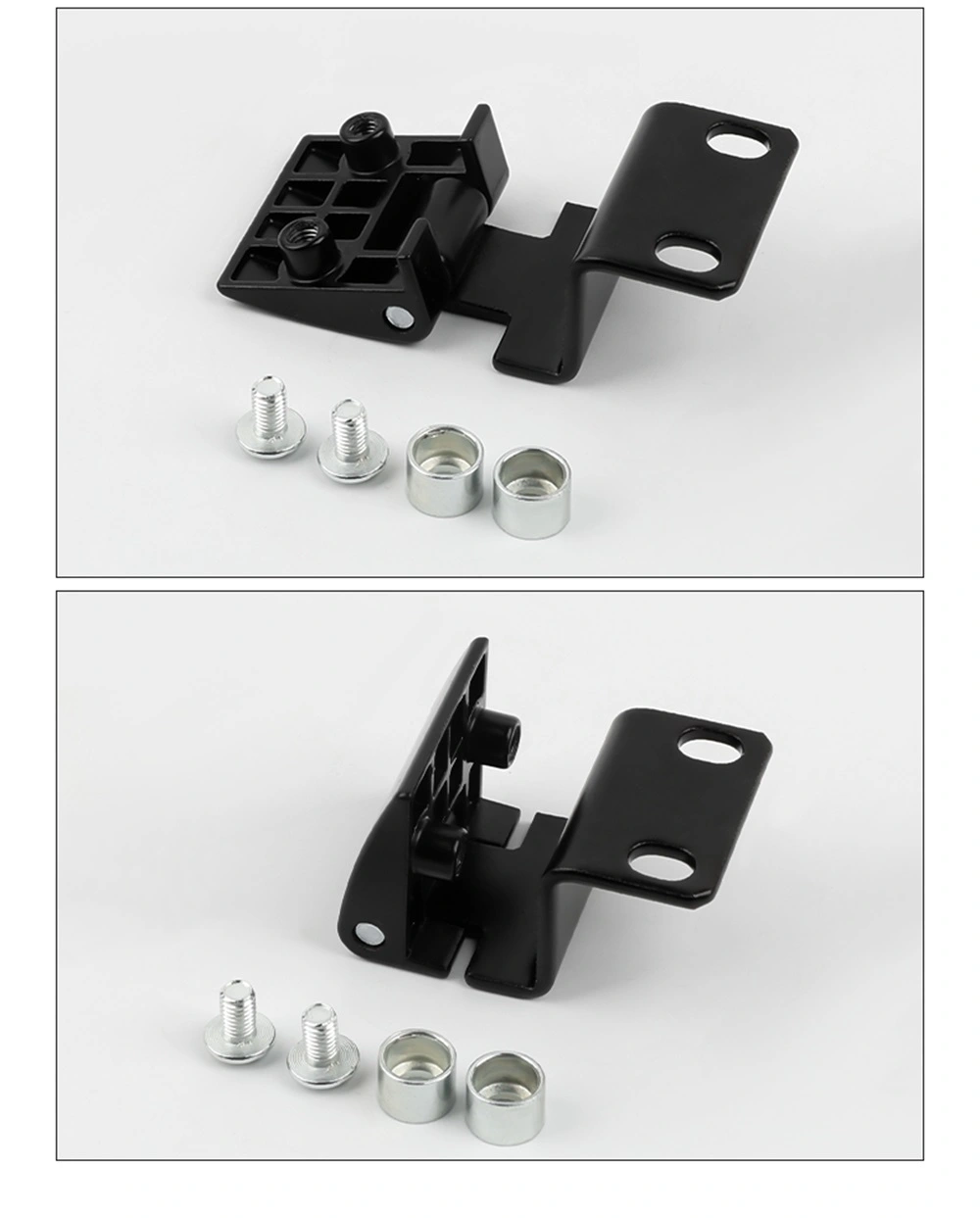

Q3: Hogyan van felszerelve ez a zsanér?

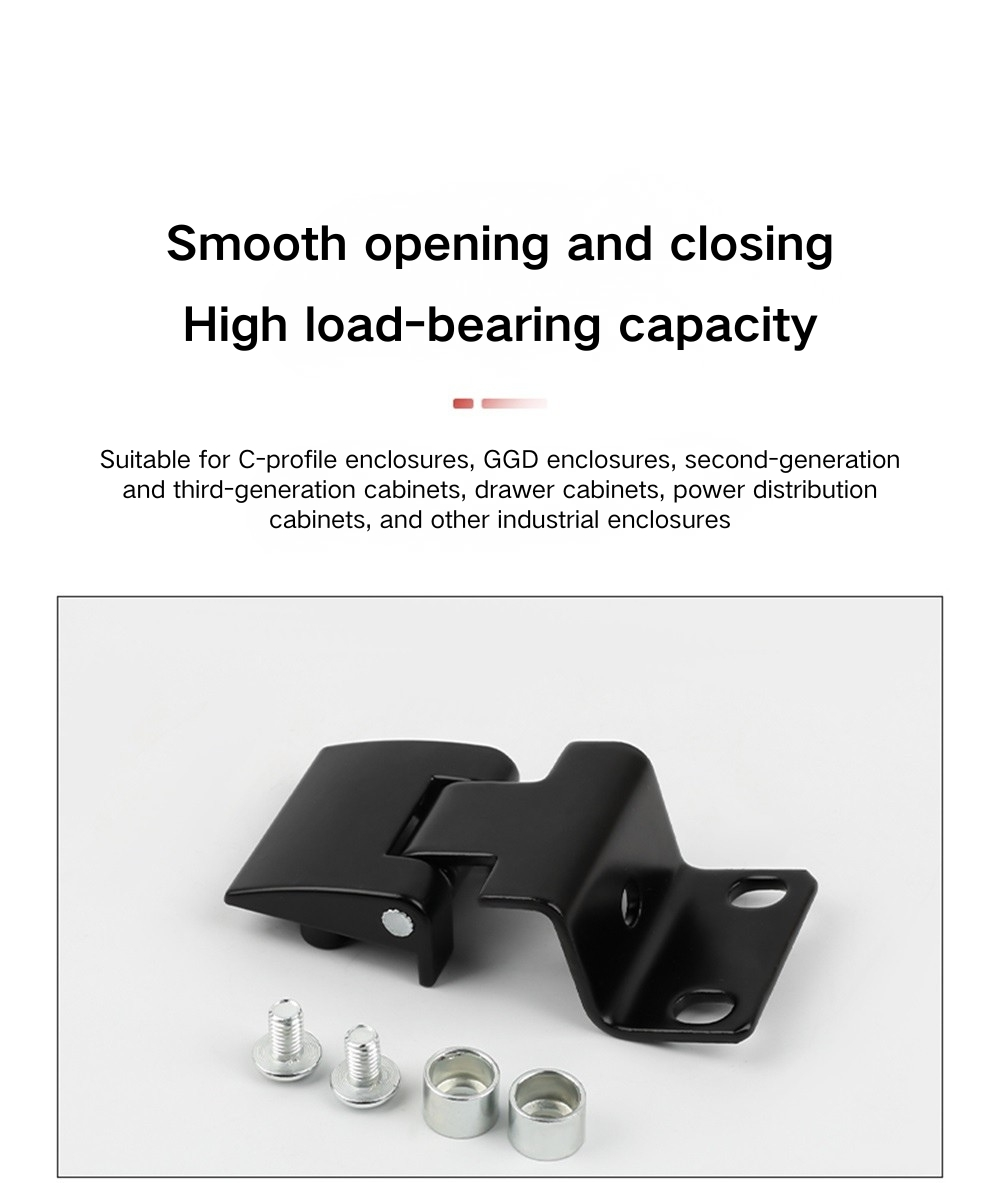

Minden modell csavaros rögzítésű. A hajlított zsanértest a C-szelvény keretperemére akad, és az elülső rögzítőlemez az ajtólap homlokzatához van csavarva. Nincs szükség hegesztésre.

4. kérdés: Mi a különbség a CL803, CL901 és CL903 sorozat között?

A sorozatok teljes méretben, keretmélységben és szerelőlap konfigurációban különböznek. A CL901 modellek a legmagasabbak 39,5 mm teljes magassággal; A CL803 modellek kompaktabbak; A CL903 modellek az alapszélességek legszélesebb skáláját fedik le, beleértve a 73,8 mm-es kiterjesztett változatot is. Válassza ki az adott keretprofil és ajtópanel méretei alapján.

5. kérdés: Miben különbözik a CL233 a többi sorozattól?

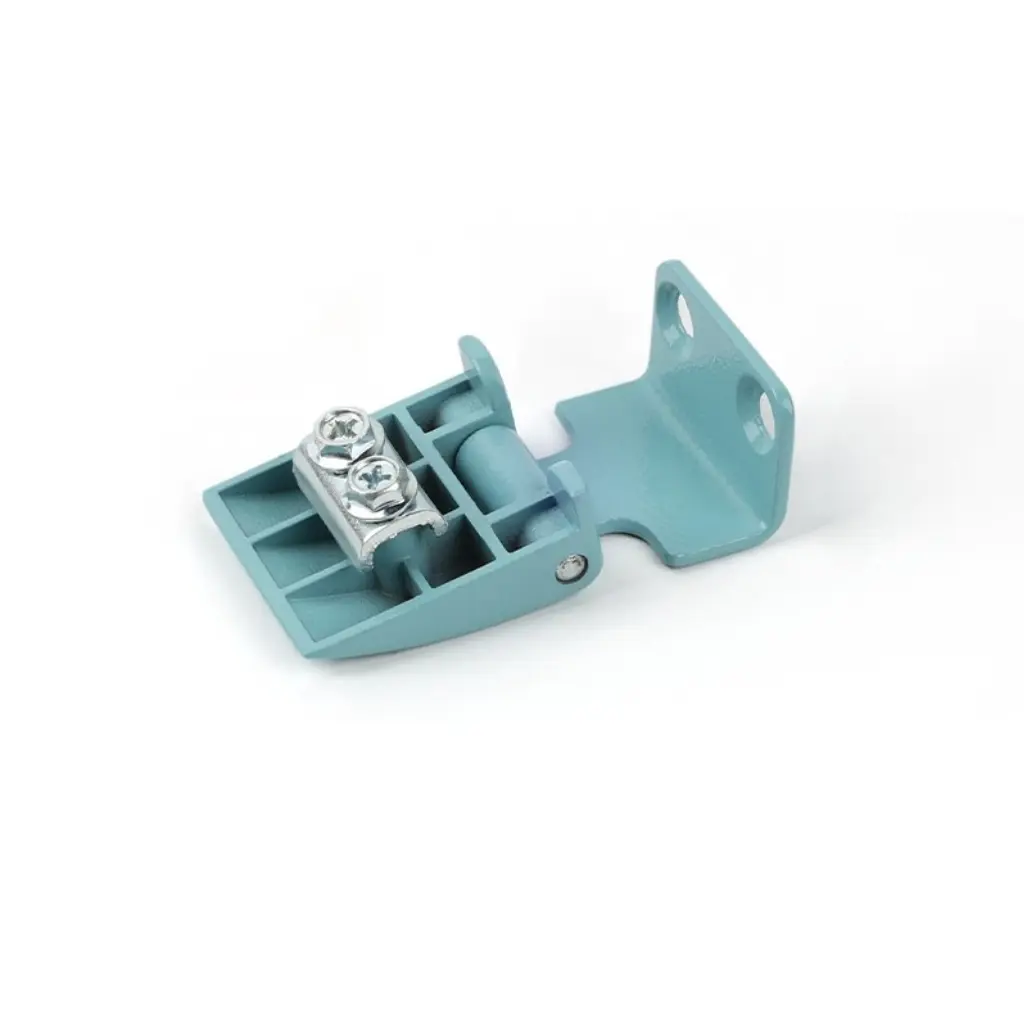

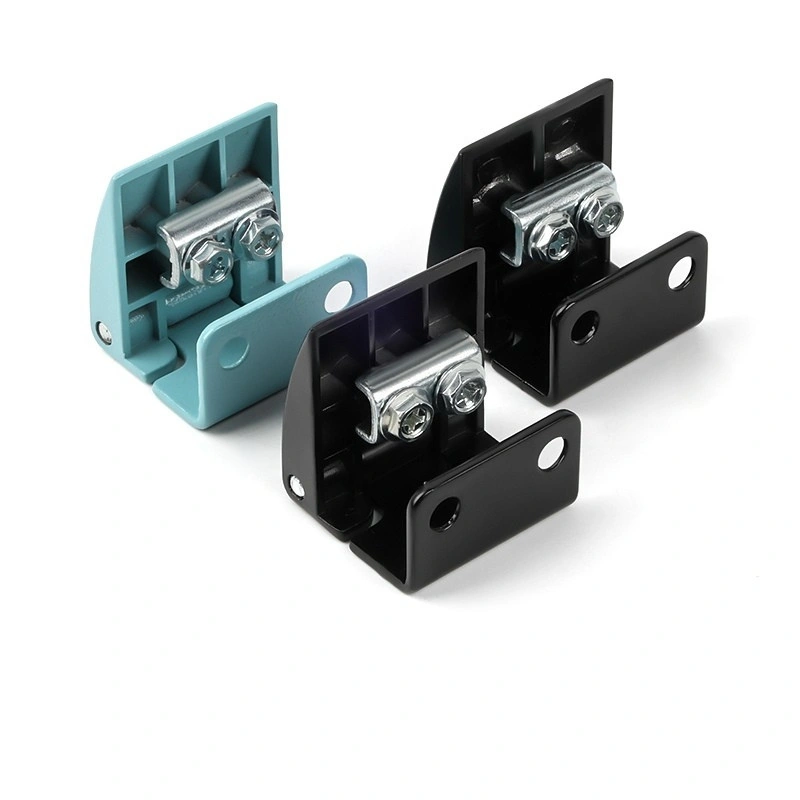

A CL233 három változatban – fekete cinkötvözet, homokkék cinkötvözet és alumíniumötvözet – kapható, így ez az egyetlen modell a kínálatban, amely színválasztékkal és könnyű anyagú alternatívával rendelkezik. Az előlap méretei (39 × 20 mm) hasonlóak a CL803A-25-höz.

6. kérdés: Hogyan válasszam ki a megfelelő modellt a szekrényemhez?

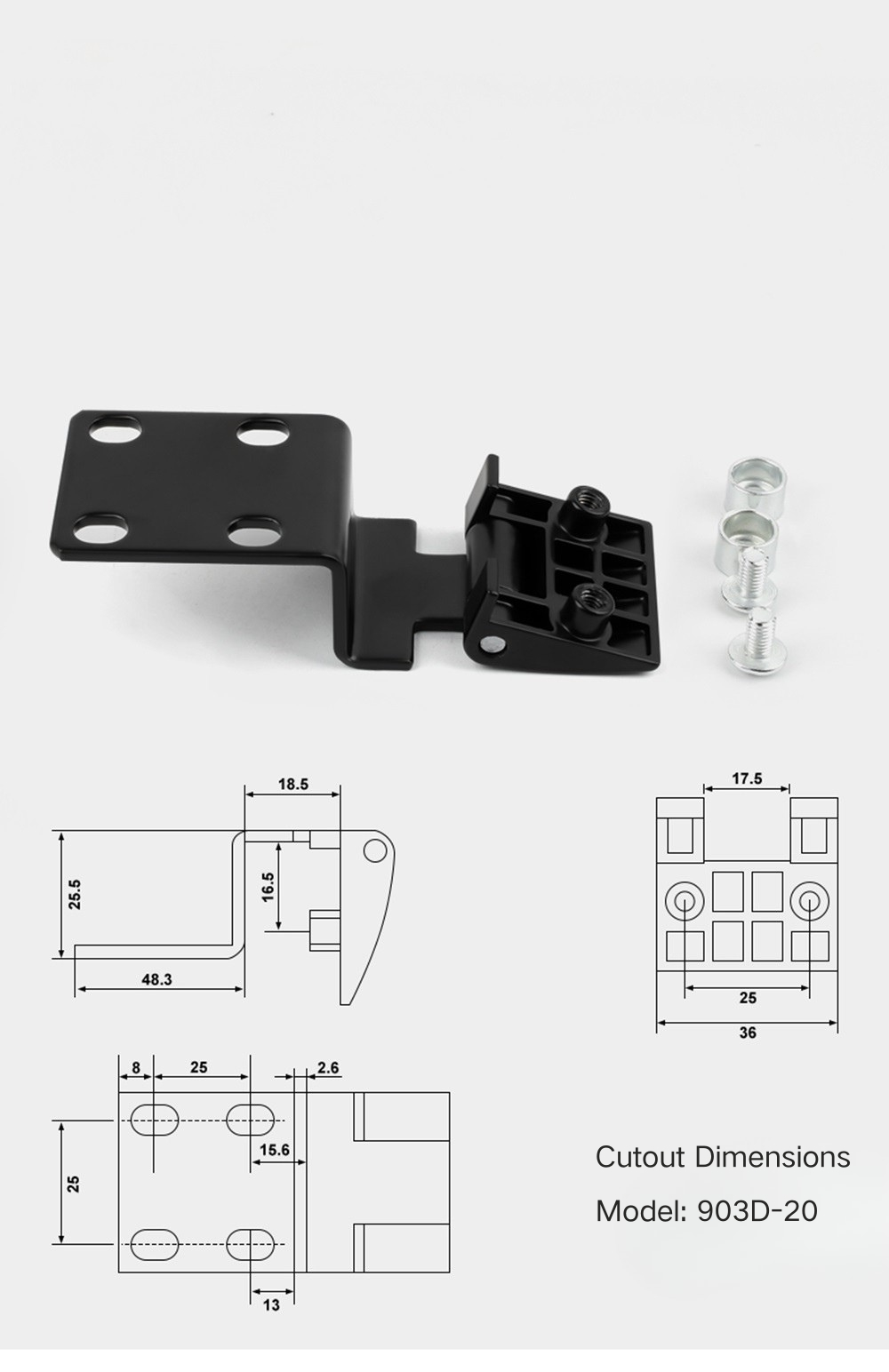

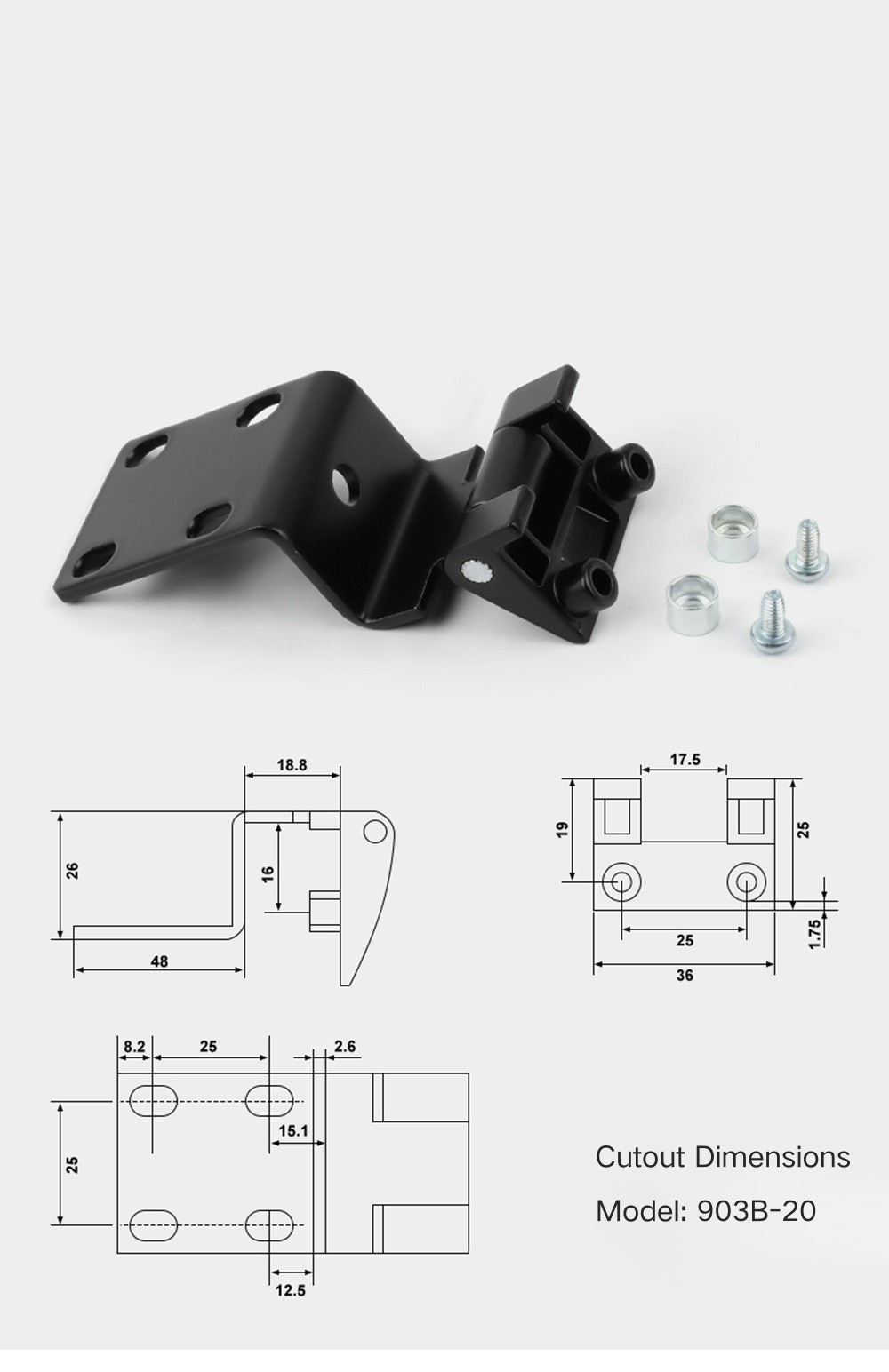

A kiválasztás függ a szekrénykeret profilmélységétől, az ajtólap vastagságától és a szerelőlap preferenciájától. A szám-utótagok (-17, -20, -25) és betűutótagok (A, B, D, CB, CD) a modelljelölés részét képezik. Tekintse meg az egyes modellek méretrajzait, vagy forduljon a Yitai Lockhoz a keret műszaki adataival ajánlásért.

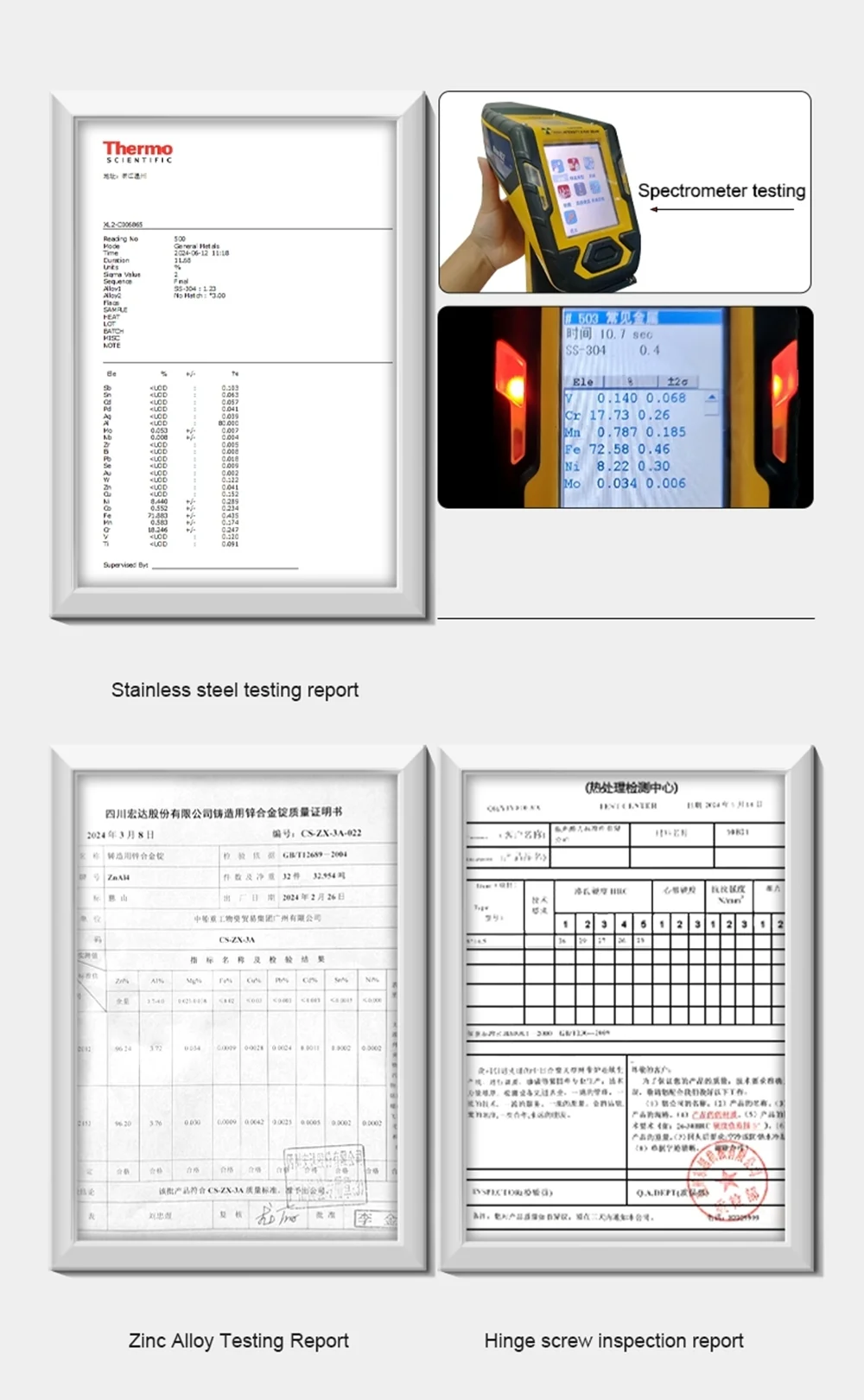

7. kérdés: Milyen anyagból készülnek a zsanérok?

A legtöbb modell fekete cinkötvözetből készült. A CL233 ezenkívül homokkék cinkötvözetben és alumíniumötvözetben is kapható. A cinkötvözetből készült konstrukció jó méretkonzisztenciát biztosít a fröccsöntéssel, és jól kezeli a szabványos beltéri ipari szekrényes környezeteket.

8. kérdés: A CL903B-20 Extended alkalmas mélyebb keretprofilokhoz?

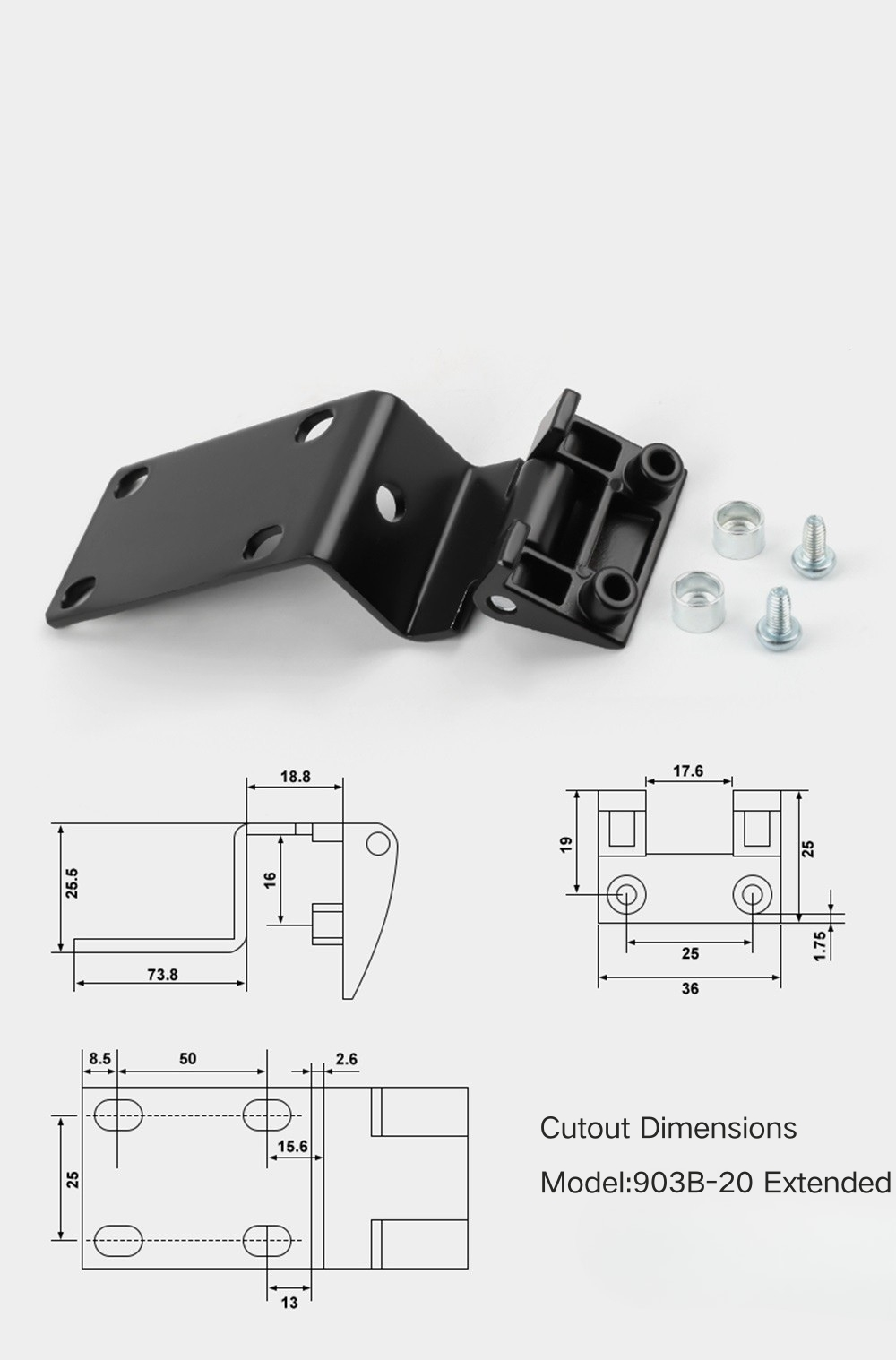

Igen – a CL903B-20 Extended alapszélessége 73,8 mm, ami jóval szélesebb, mint a szabványos CL903B-20, 48 mm. Ez a megfelelő választás, ha a szekrénykeret profilja hosszabb csuklópántot igényel a mélyebb C-szelvényű csatorna áthidalásához.
