RMU szekrény cinkötvözet csuklópánt

Azok számára, akik az RMU szekrény hardverét a Yitai Lock-tól szerzik be, az RMU szekrény cinkötvözetből készült csuklópánt CL208 kéthordós kialakítást használ, két Φ8 mm-es hengerrel és egy Φ4 mm-es csappal, így a csuklópánt szélesebb teherbíró felületet biztosít, mint egy azonos méretű egyhordós típus. A teljes alapterület 48 × 26 mm, hegesztéssel van felszerelve, és a két kiviteli lehetőség – fekete és fényes króm – lefedi az RMU és a kapcsolóberendezések piacán a leggyakoribb szekrényfelület-kezeléseket.

Szerkezet és méretek

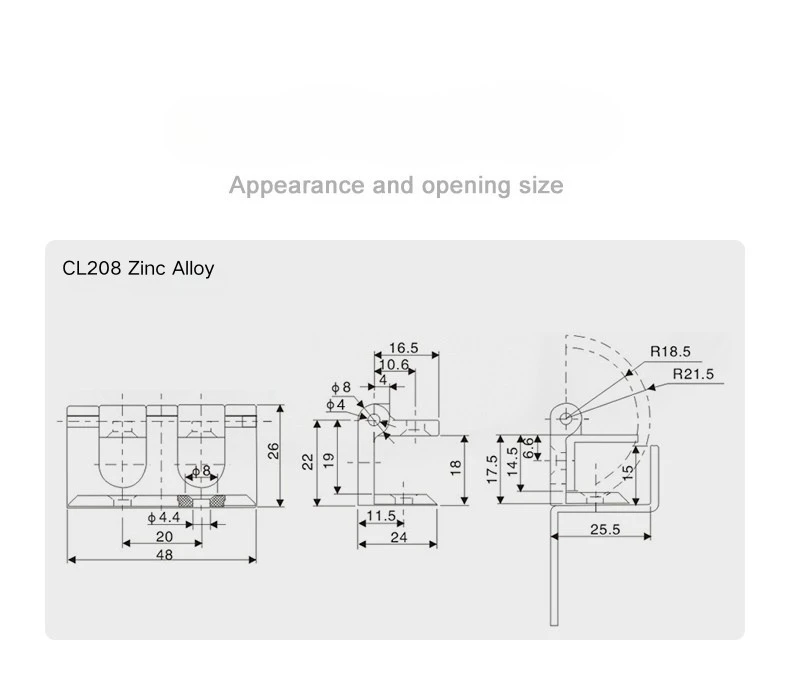

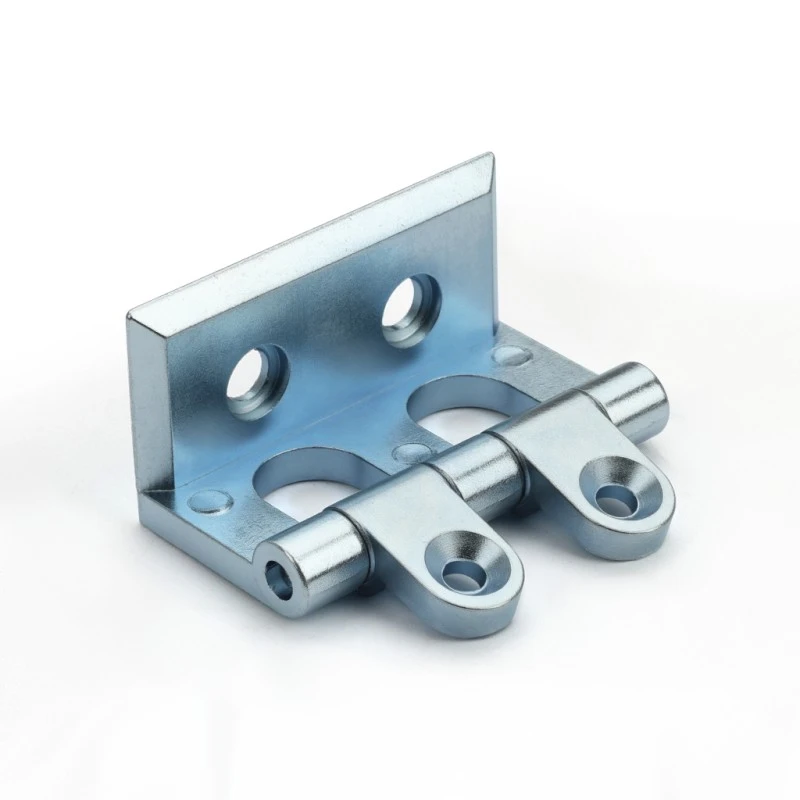

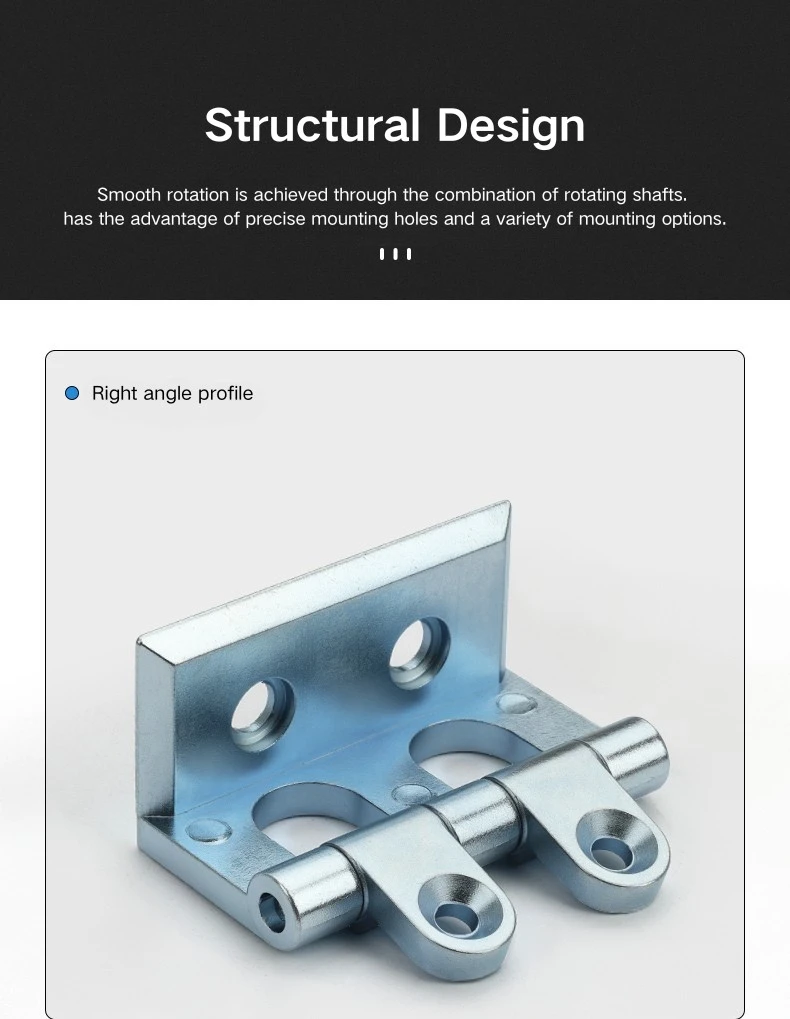

Az RMU szekrény cinkötvözet csuklópántja 48 mm széles és 26 mm magas, a két rögzítőszárny között 20 mm-es fesztáv. Az RMU szekrény cinkötvözet csuklópántja két Φ8 mm-es hengert használ egy megosztott Φ4 mm-es csapon egyetlen csukló helyett – a szélesebb csapágyfelület egyenletesebben osztja el az ajtóterhelést, és jobban tartja magát az ismételt használat során. A hordószerelvény 16,5 mm-re helyezkedik el a szárny szélétől, és a csap középpontja 10,6 mm-re van.

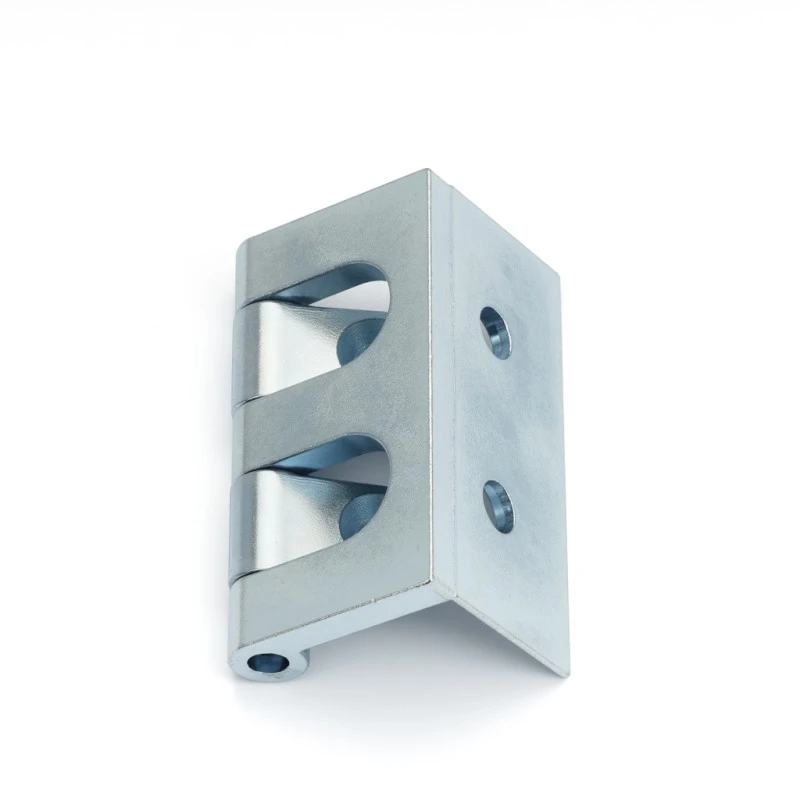

Az oldalsó profilon az RMU szekrény cinkötvözet csuklópántja 24 mm-es ajtópanel befogási mélységgel és 25,5 mm-es keretoldali kinyúlással rendelkezik. A keret rögzítési szakasza 22 mm magas, 11,5 mm-es aljzattal, az oldalsó hézag pedig 17,5 mm-es teljes magasságú, 14,5 mm-es belső lépcsővel és 6,6 mm-es tűeltolással – a méretek összhangban vannak az RMU-ra és az elosztószekrény-konstrukciókra jellemző keretcsatorna-geometriával.

Nyitási szög és ajtóvezérlés

Az RMU szekrény cinkötvözet csuklópántjának kiemelkedő jellemzője a 270°-os nyitási szög. A legtöbb szabványos szekrényzsanér 90°-ban, 120°-ban vagy 180°-ban nyílik – a 270°-os lengés azt jelenti, hogy az ajtó szinte laposan visszahajtható a szekrény oldalához képest, nem pedig derékszögben vagy félúton. Az RMU-ban és a gyűrűs főegység-alkalmazásokban ez valódi különbséget jelent, ha a szerelőknek akadálytalan hozzáférésre van szükségük a belső térhez telepítés, karbantartás vagy kábelkezelés céljából.

Az RMU szekrény cinkötvözet csuklópántjának ív sugara R18,5 mm-től R21,5 mm-ig terjed a lengési tartományon keresztül, amely meghatározza azt a hézagot, amelyen az ajtó nyitáskor áthalad. Ezt érdemes figyelembe venni a szekrény elrendezése során – elegendő szabad teret kell hagyni a szekrény mellett, hogy az ajtó teljesen kinyílhasson akadály nélkül.

Befejezés opciók és alkalmazás

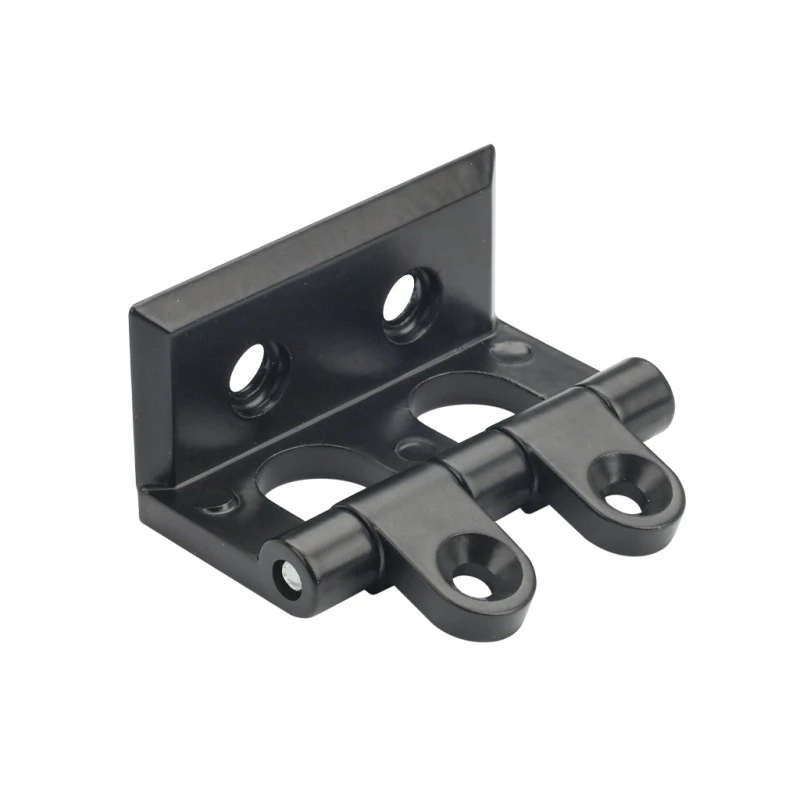

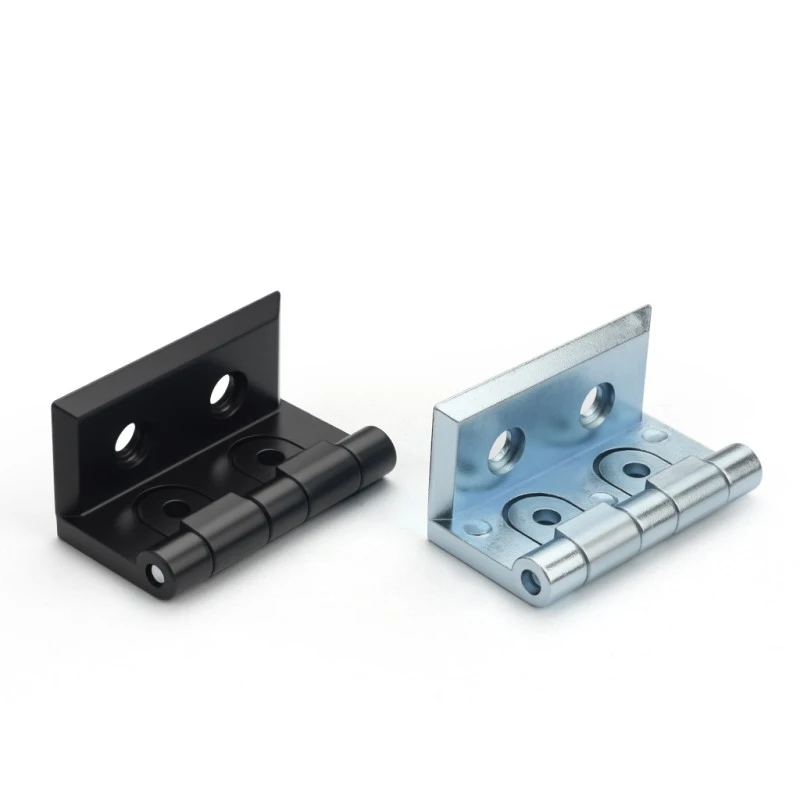

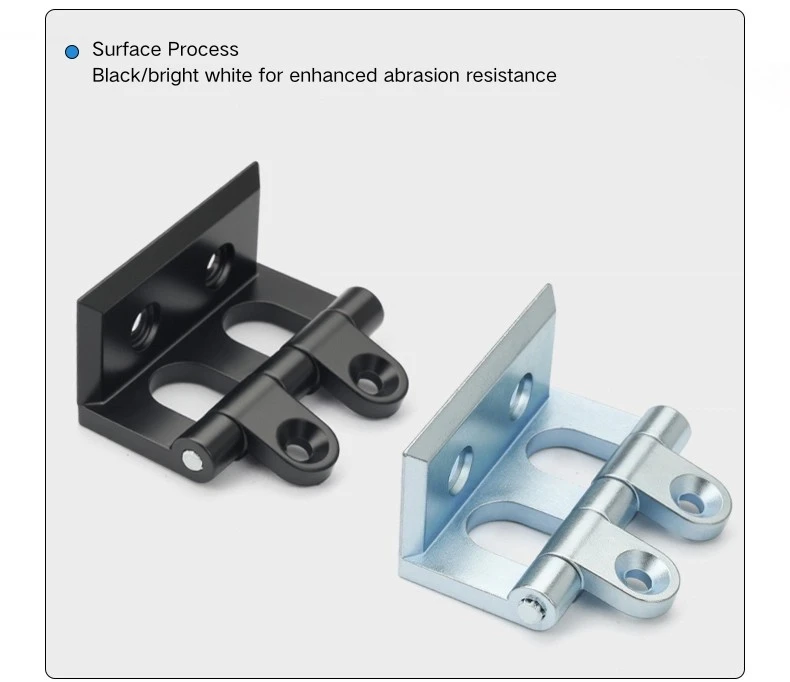

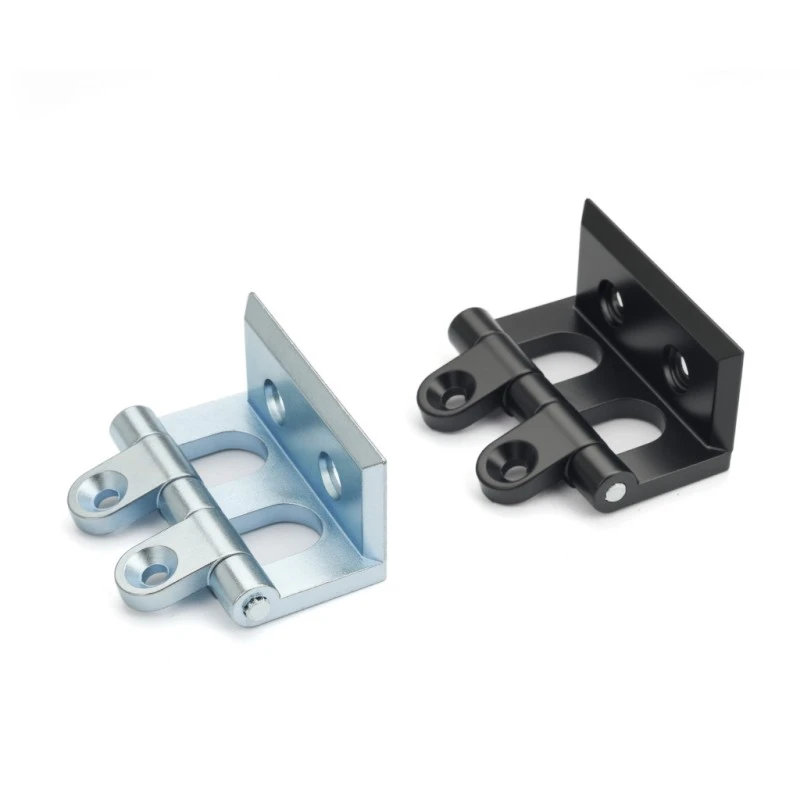

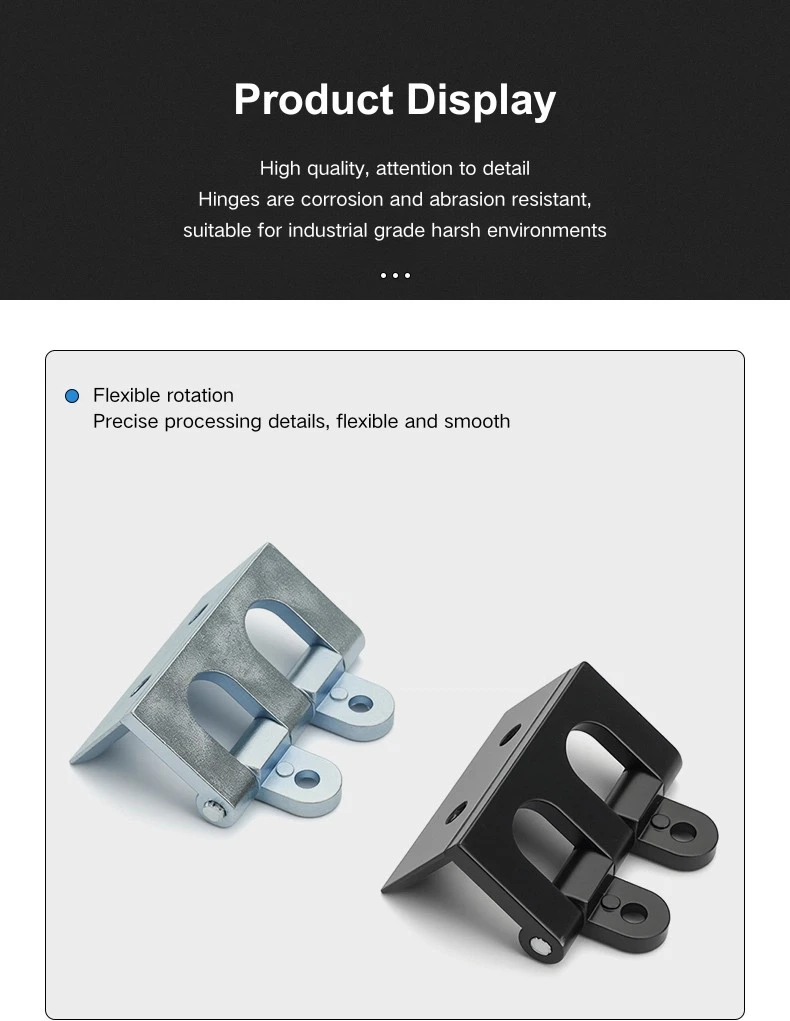

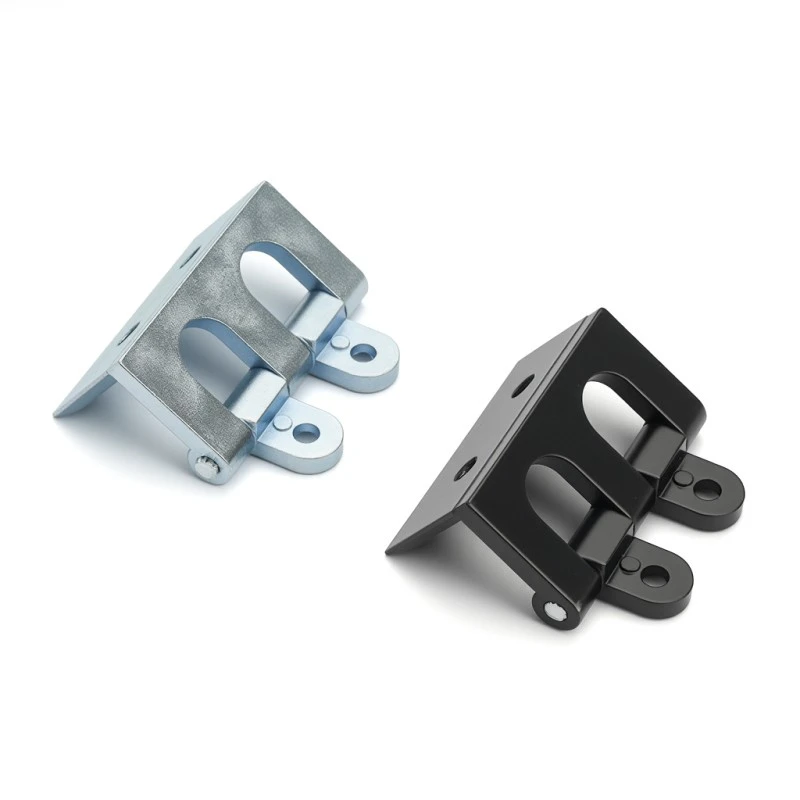

Az RMU szekrény cinkötvözet csuklópántja kétféle kivitelben kapható: fekete és fényes króm. A fekete szín illik a sötét porszórt szekrényekhez, és ez a legelterjedtebb választás az RMU-építményekben, ahol a szekrény külső felülete szabványos ipari kivitelezésű. A fényes króm fényes, fényvisszaverő megjelenést kölcsönöz, és jól használható világosabb színű vagy dekoratív burkolatpaneleken, ahol a csuklópántok a szekrény általános esztétikájának részét képezik.

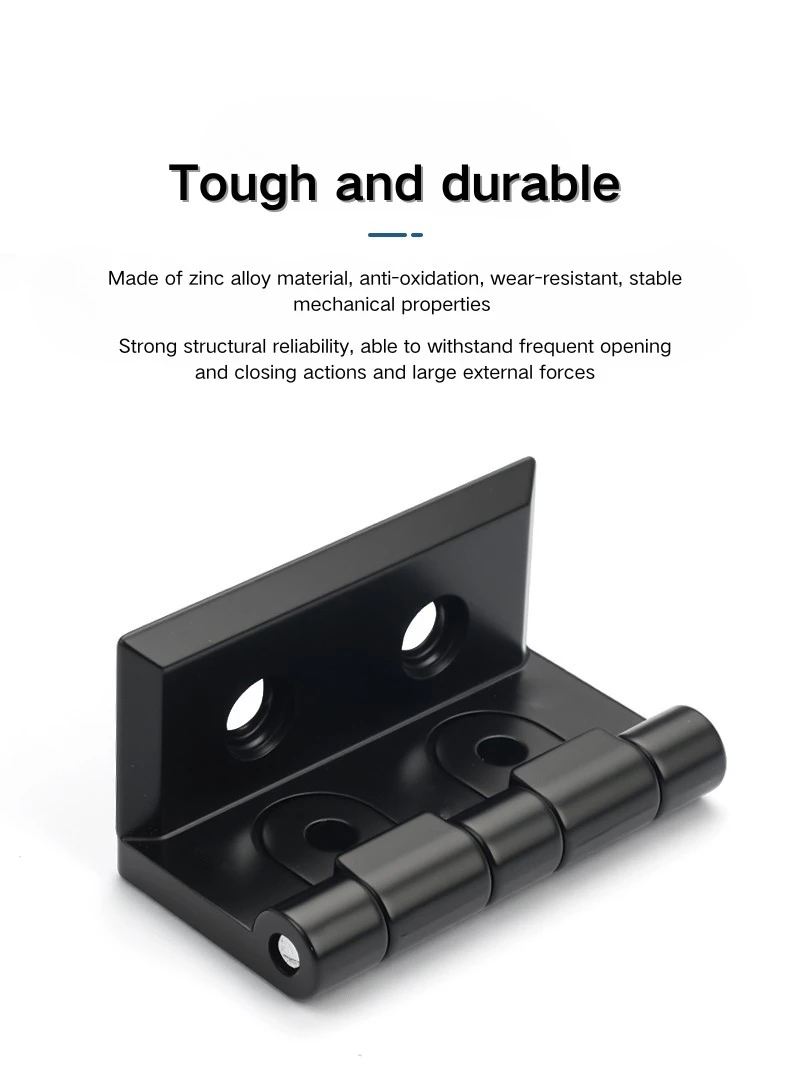

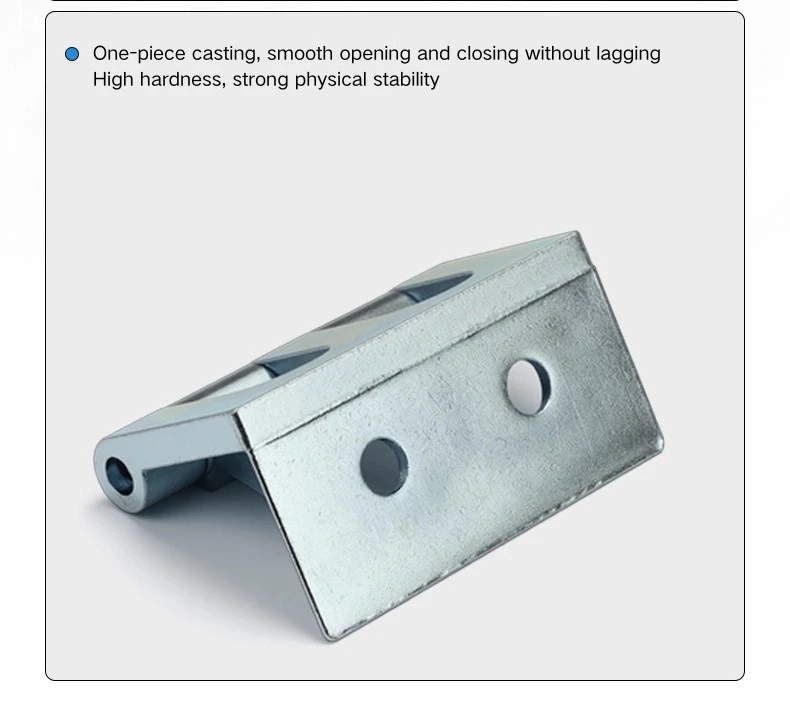

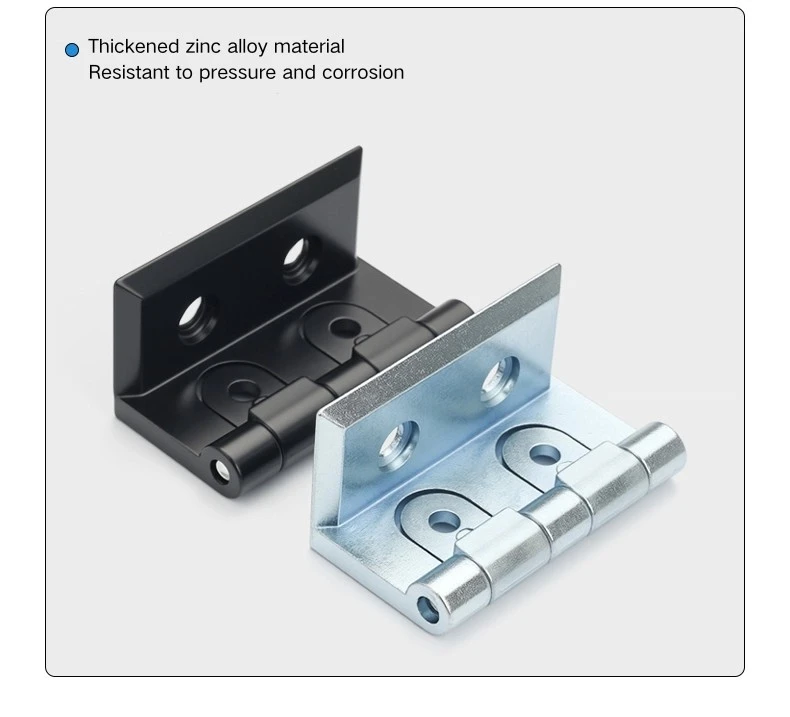

Az RMU szekrény cinkötvözet csuklópántjának mindkét felülete a gyártás során közvetlenül a szekrényvázra van hegesztve, így a felület kiválasztása állandó döntés az építési szakaszban. A cinkötvözetből készült szerkezet jól kezeli a tipikus beltéri ipari környezeteket, a fröccsöntött test pedig egyenletes méretpontosságot biztosít a gyártási tételek között – akkor hasznos, ha a csuklópántnak pontosan egy vonalba kell illeszkednie a több szekrényegységen átívelő keretcsatornához.

GYIK

1. kérdés: Mekkora a CL208 csuklópánt nyitási szöge?

A CL208 270°-ban nyílik, ami lehetővé teszi, hogy az ajtó laposan kibillenjen, és a szekrény kerete mellett szinte teljesen visszahajtson. Ez a fő oka annak, hogy ez az RMU és a gyűrűs főegység-szekrényekhez van előírva, ahol rendszeres követelmény a teljes belső hozzáférés.

2. kérdés: Melyek a CL208 általános méretei?

A CL208 cinkötvözet szekrénypánt 48 mm széles és 26 mm magas, a rögzítőszárnyak között 20 mm-es belső fesztáv található. A keretoldali kinyúlás 25,5 mm, az ajtólap befogási mélysége pedig 24 mm.

3. kérdés: Hogyan van telepítve a CL208?

A CL208 egy hegesztett zsanér – a gyártás során hegesztéssel rögzítik a szekrénykerethez és az ajtólaphoz. Ehhez a modellhez nincs csavarozási lehetőség.

Q4: Milyen befejezési lehetőségek állnak rendelkezésre?

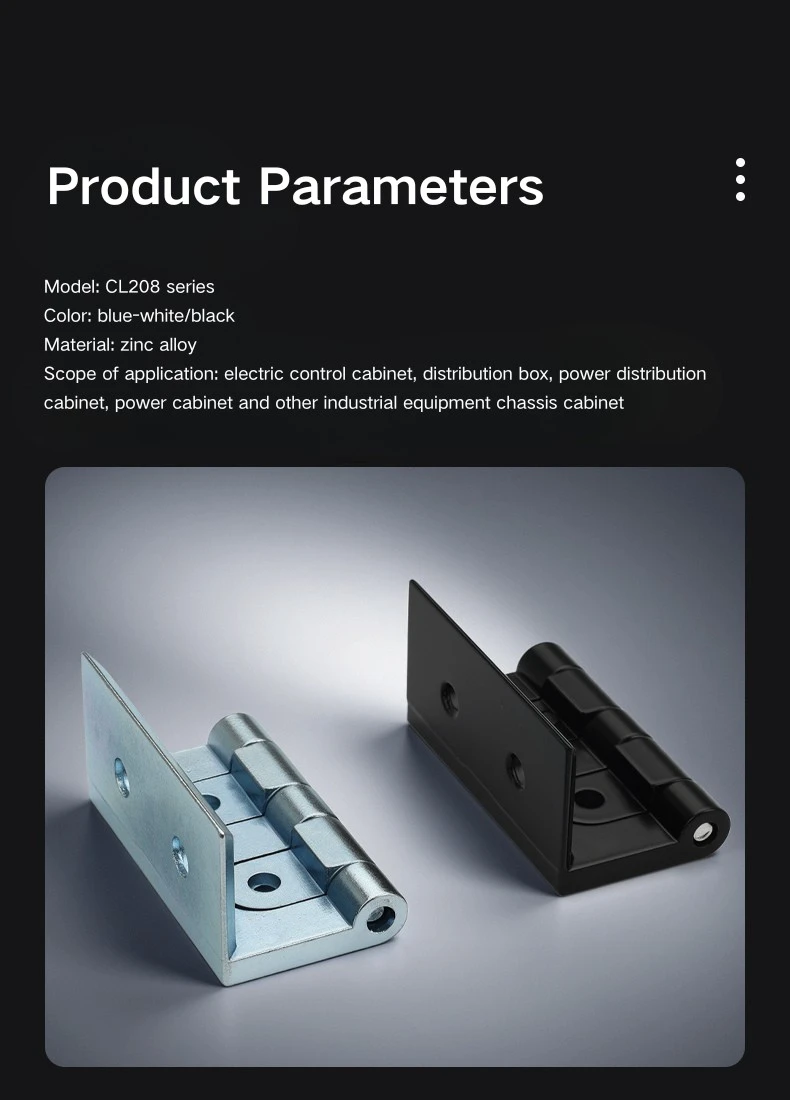

A CL208 fekete cinkötvözetből és fényes króm-cinkötvözetből készül. A fekete a standard választás a sötét vagy porszórt burkolatokhoz; A fényes króm a világosabb vagy dekoratív szekrényekhez illik.

5. kérdés: Milyen szekrénytípusokhoz készült a CL208?

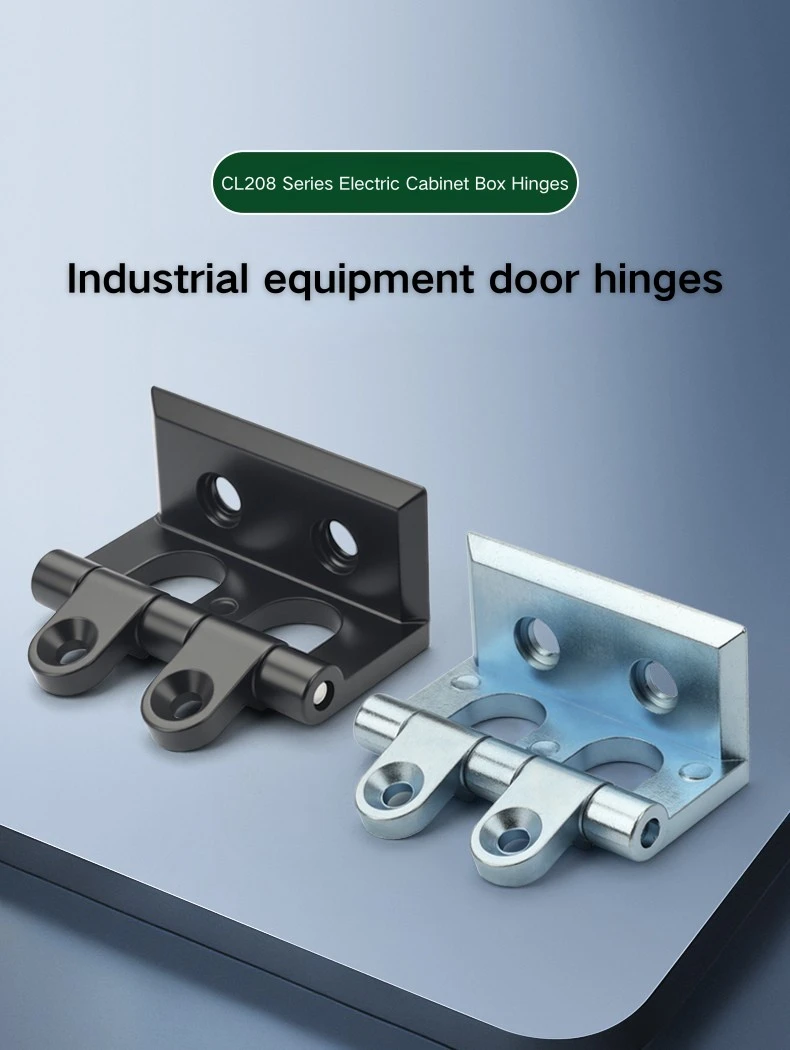

A CL208-at elsősorban gyűrűs főegység-szekrényekhez tervezték, és elektromos elosztódobozokon, ipari vezérlőszekrényeken és kapcsolóberendezés-házakon is használják. A 270°-os nyitási szög különösen fontos az RMU alkalmazásoknál, ahol a teljes ajtónyílás funkcionális követelmény.

6. kérdés: Szükség van-e szabad térre a 270°-os ajtószárnyhoz?

Igen. Az ajtó nyitásakor R18,5-R21,5 mm íven halad át. A szekrény elrendezése során ügyeljen arra, hogy a szekrény mellett legyen elegendő szabad hely ahhoz, hogy az ajtó teljesen kinyíljon anélkül, hogy a szomszédos szerkezeteket vagy berendezéseket megütné.

7. kérdés: Elérhető a CL208 rozsdamentes acél kivitelben?

A CL208 jelenleg csak cinkötvözetben, fekete és fényes króm kivitelben kapható. A rozsdamentes acél szekrény csuklópántjaihoz a Yitai Lock termékcsalád más modelljei megfelelőbbek lehetnek az alkalmazástól függően.
