Négyzet alakú zsanér süllyesztett lyukakkal

A nagykereskedelmi szekrénypántok rendeléseinél a Yitai Lock szállítja a négyszögletes csuklópántot süllyesztett furatokkal mind a CL235-1, mind a CL235-2-ben, így szállítóváltás nélkül is lefedheti a különböző ajtóméreteket. A CL235-1 a kettő közül a nagyobb, 64 × 79 mm-es, míg a CL235-2 54 × 64 mm-es könnyebb vagy kisebb ajtókon működik jól. A csavarokat nem tartalmazza, de külön is megrendelhetők – általában 1000 darabos kiszerelésben, kisebb mennyiségben is elérhető, ha közvetlenül felveszi a kapcsolatot.

Modell opciók és méretek

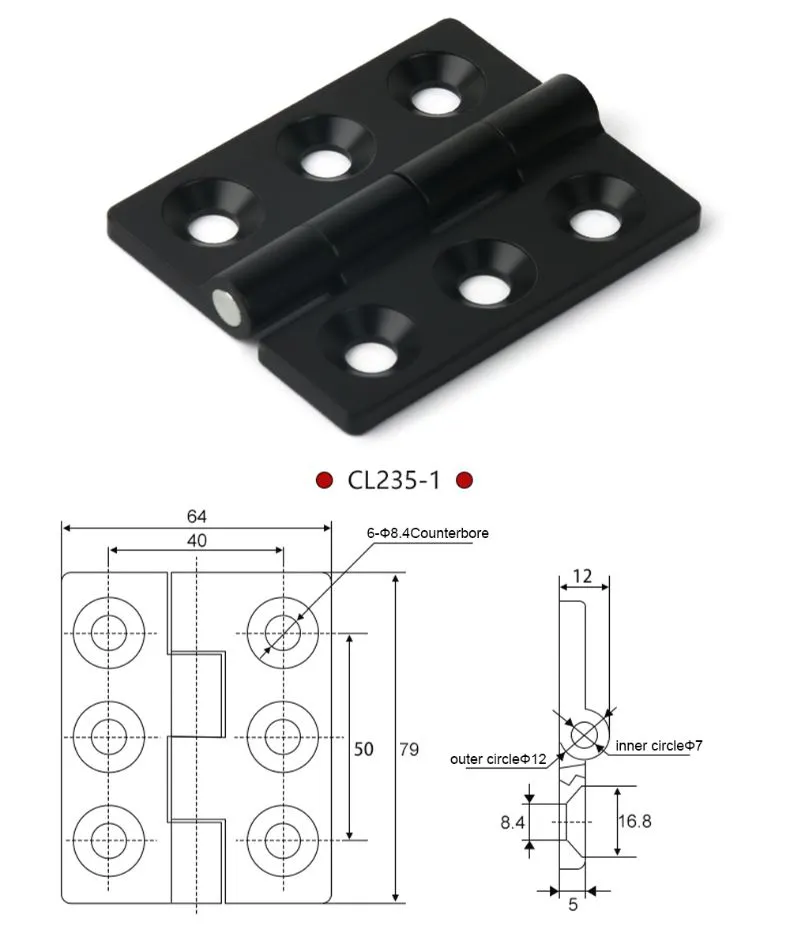

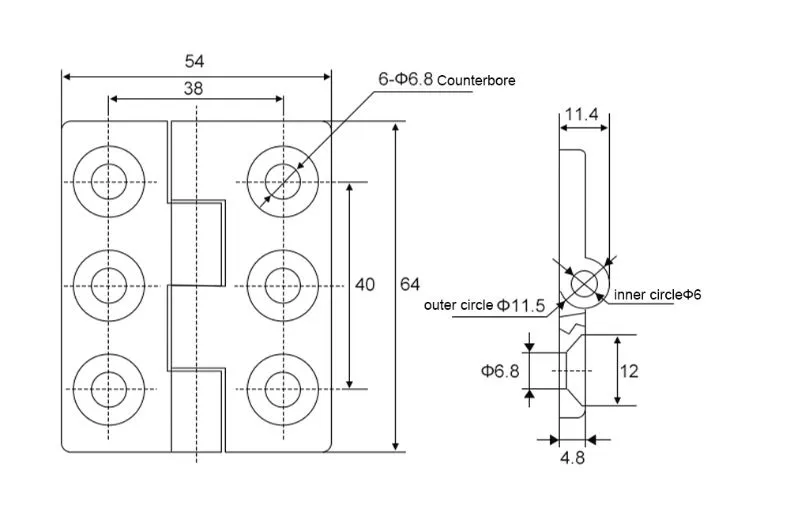

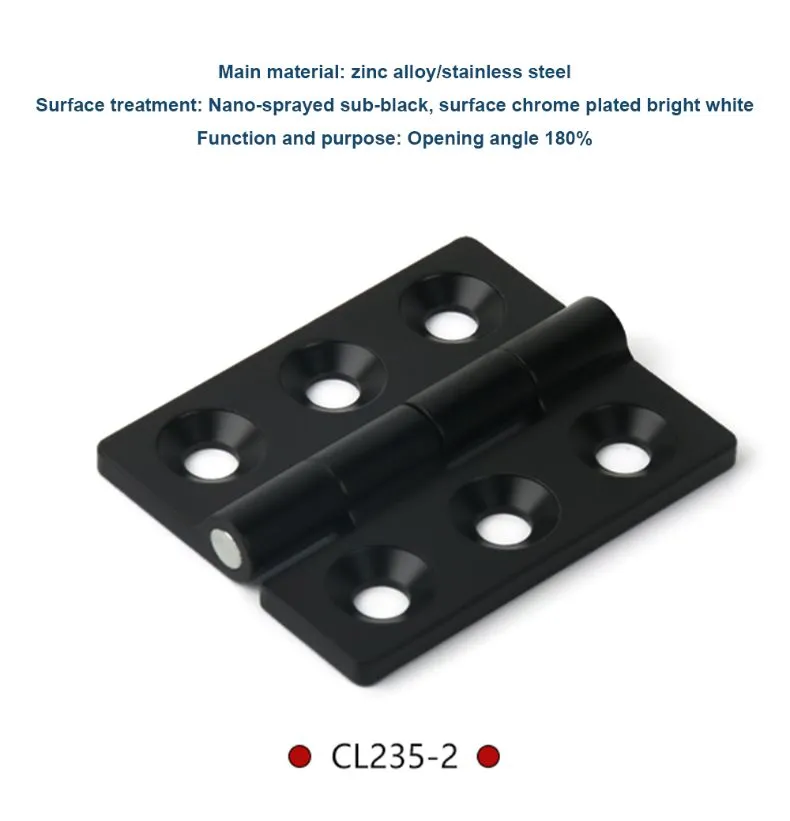

A süllyesztett furatokkal ellátott négyzet alakú csuklópánt két alapmodellben kapható. A CL235-1 méretei 64 × 79 mm, a levél vastagsága 5 mm cinkötvözetben és 5,6 mm 304-es rozsdamentes acélban. A CL235-2 a kettő közül a kisebb, 54 × 64 mm-es, a cinkötvözet vastagsága 4,8 mm, a rozsdamentes acél vastagsága pedig 5,5 mm.

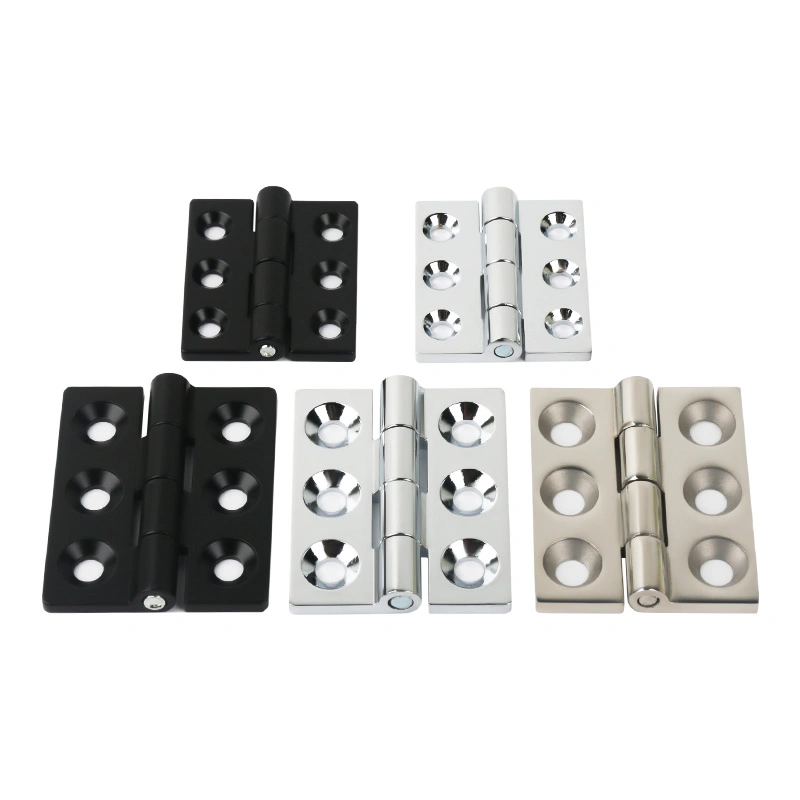

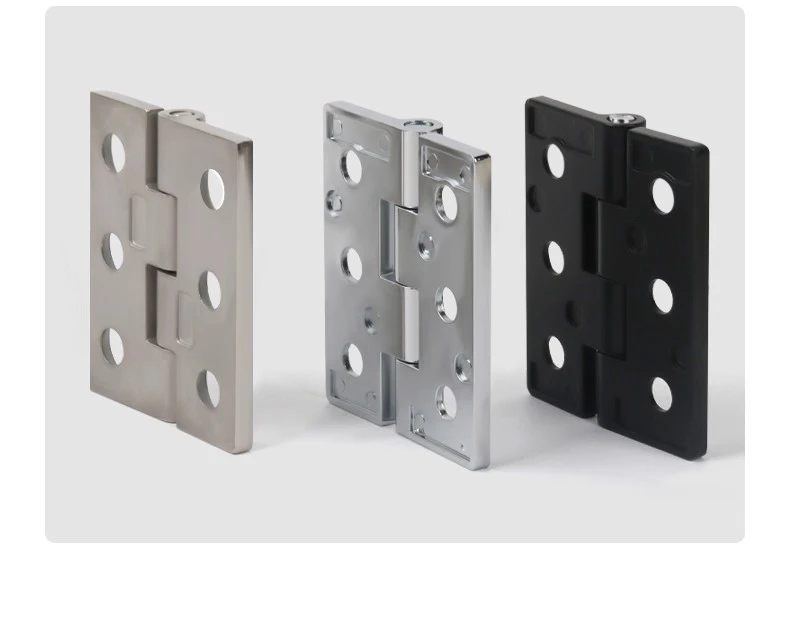

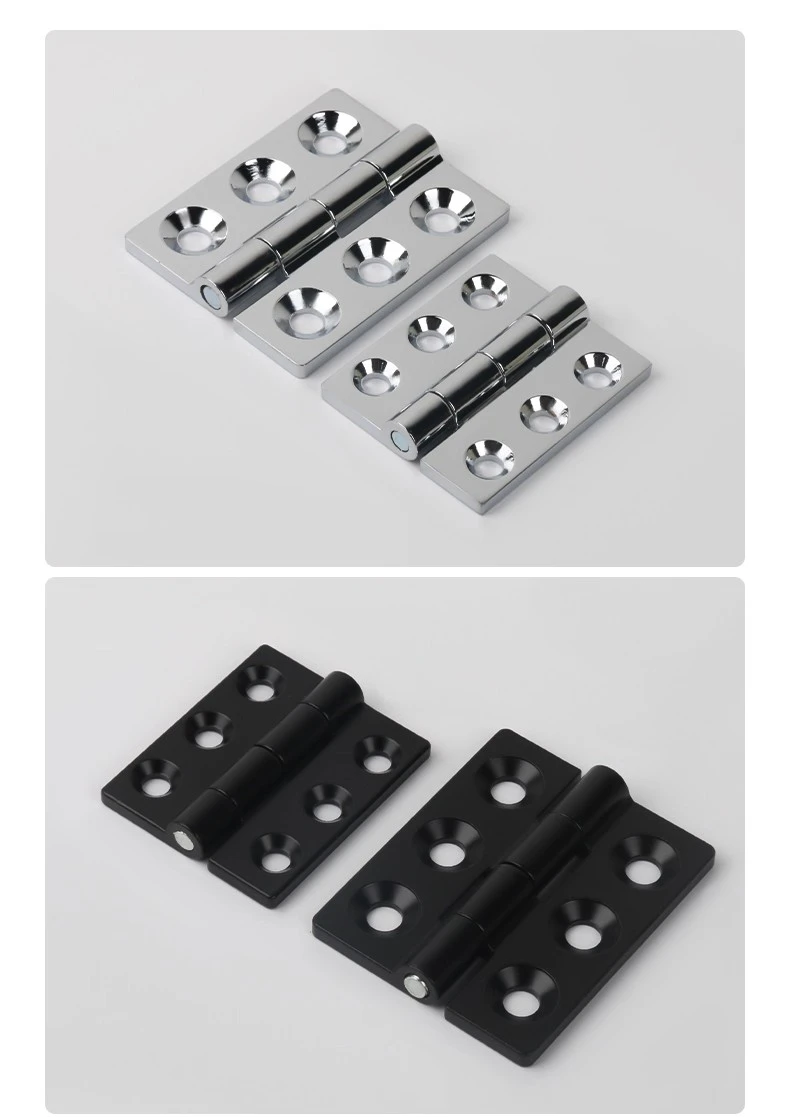

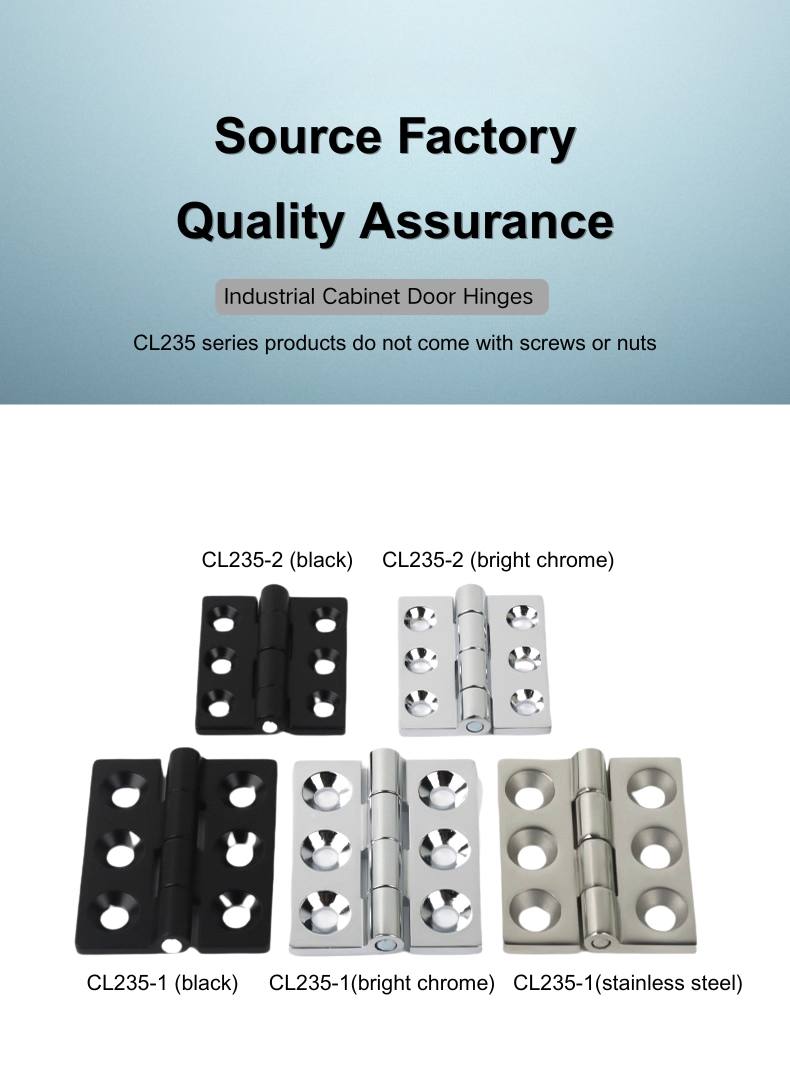

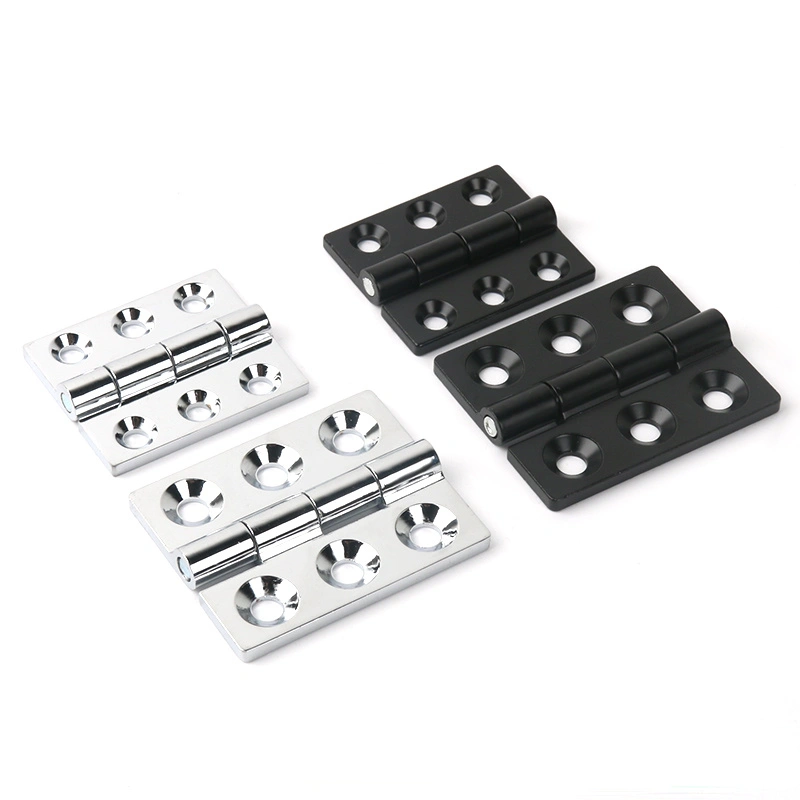

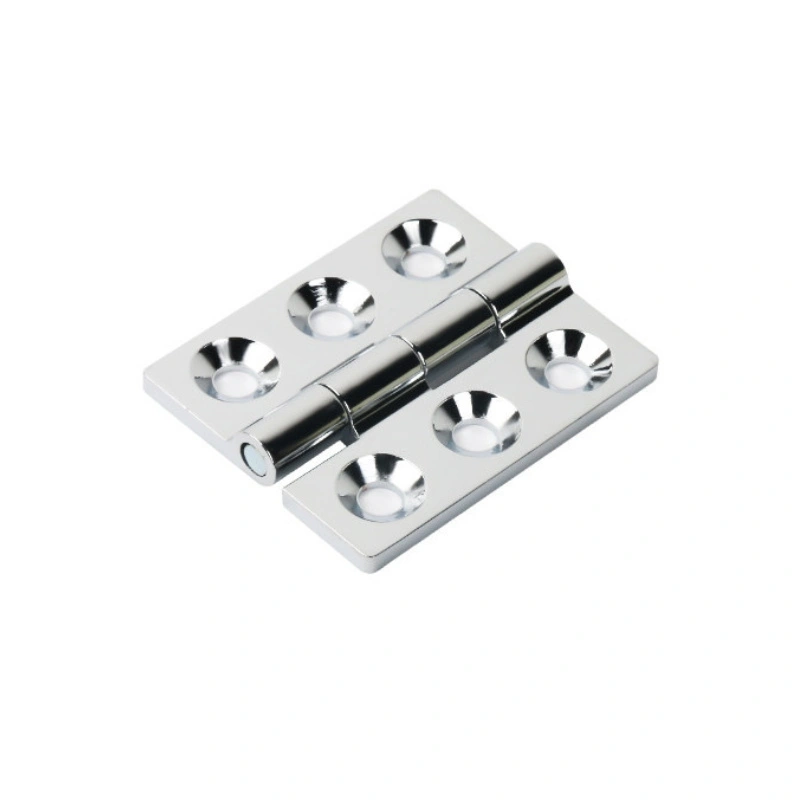

Mindegyik modell többféle anyag- és felületkombinációban kapható. A CL235-1 és CL235-2 süllyesztett furatokkal ellátott négyzet alakú csuklópánt fekete cinkötvözetből és fényes fehér cinkötvözetből készül. A CL235-1 és CL235-2 szálcsiszolt rozsdamentes acél kivitelben is kapható, így összesen hat változat érhető el a két modell között. Ez a tartomány lehetővé teszi a tervezők számára, hogy a csuklópánt felületét a szekrény felületéhez vagy a működési környezethez igazítsák.

Süllyesztett lyuk specifikációi

A süllyesztett furatokkal ellátott négyzet alakú csuklópántok süllyesztett furatai az egyes modellekhez és anyagokhoz illeszkednek. A CL235-1 esetében a süllyesztő átmérője Φ8,5 mm a cinkötvözet változatok és Φ9,5 mm a rozsdamentes acél változatok esetében. A CL235-2 esetében a süllyesztő átmérője Φ6,8 mm mindkét anyagtípusnál.

A csavar kiválasztásánál figyelembe kell venni az ajtólap vastagságát, a zsanérlap vastagságát és a süllyesztés mélységét. A süllyesztett furatokkal ellátott négyzet alakú csuklópánt úgy van kialakítva, hogy a megfelelően kiválasztott csavarok egy síkban vagy közvetlenül a levélfelület alatt helyezkedjenek el. A csavarokat a zsanér nem tartalmazza, de külön megvásárolhatók; A szabványos kiszerelések 1000 vagy több darabot tartalmaznak, és kérésre kisebb mennyiség is elérhető.

Anyag és felületkezelés

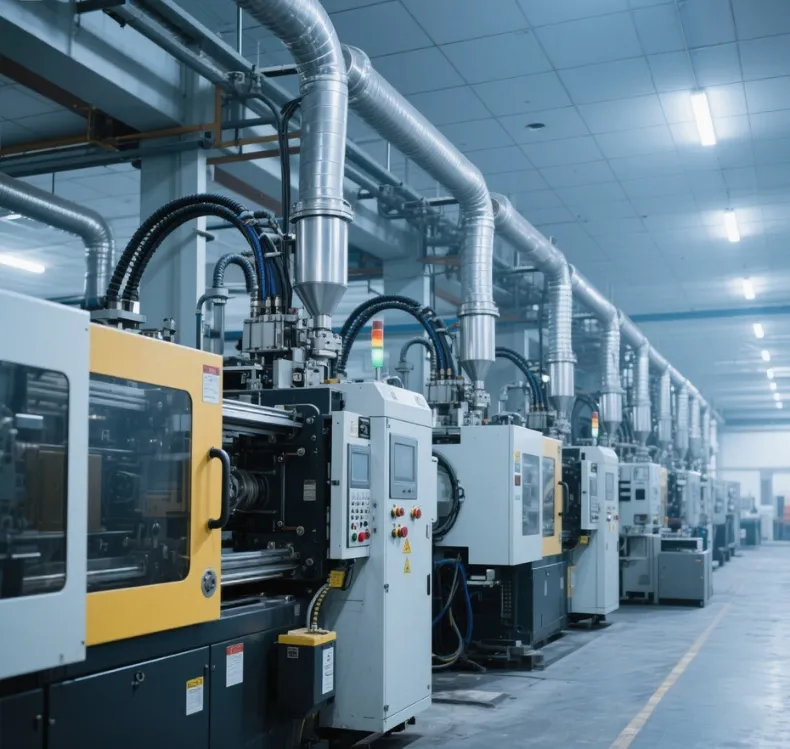

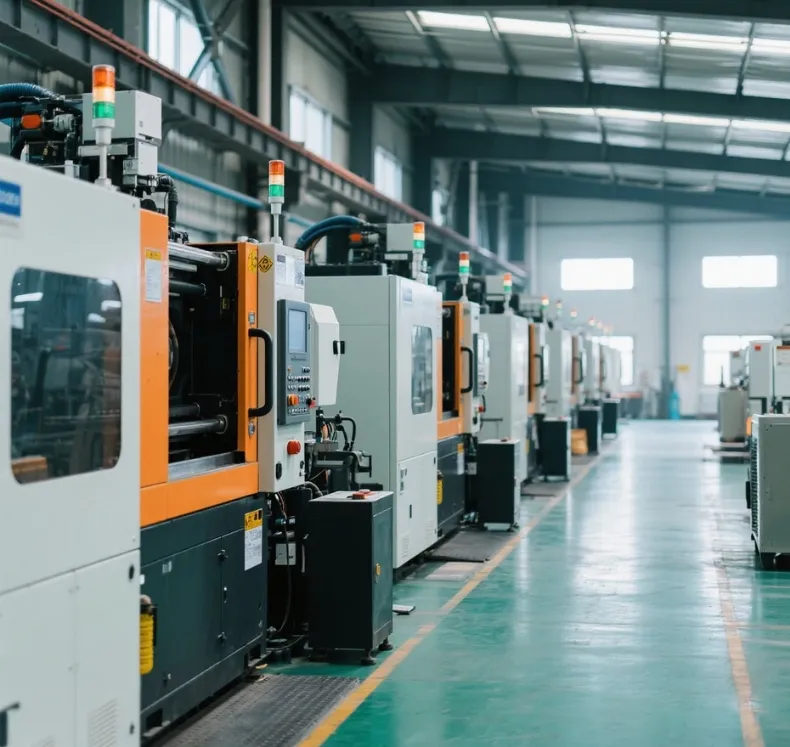

A süllyesztett lyukakkal ellátott négyzet alakú csuklópántot fröccsöntéssel gyártják, amely minden levélnek pontos méretkonzisztenciát biztosít a gyártási tételekben. A cinkötvözetből készült változatok fényes feketével vagy fényes fehérrel készülnek – mindkettő tartós bevonat, amely alkalmas beltéri szekrényes környezetre. A rozsdamentes acél változatok 304-es minőségű anyagot használnak szálcsiszolt felülettel, amely korrózióállóságot biztosít nedves vagy enyhén korrozív környezetben lévő házakhoz.

Érdemes megjegyezni, hogy a süllyesztett lyukakkal ellátott négyszögletes csuklópánt rozsdamentes acél változata valamivel nagyobb levélvastagságot hordoz, mint a cinkötvözetből készült megfelelője – 5,6 mm a CL235-1 5 mm-rel szemben, és 5,5 mm és 4,8 mm a CL235-2 esetében. Ezt a különbséget figyelembe kell venni az ajtótávolság kiszámításakor vagy a csavarok hosszának kiválasztásakor a rozsdamentes acél szerelvényekhez.

Alkalmazási forgatókönyvek

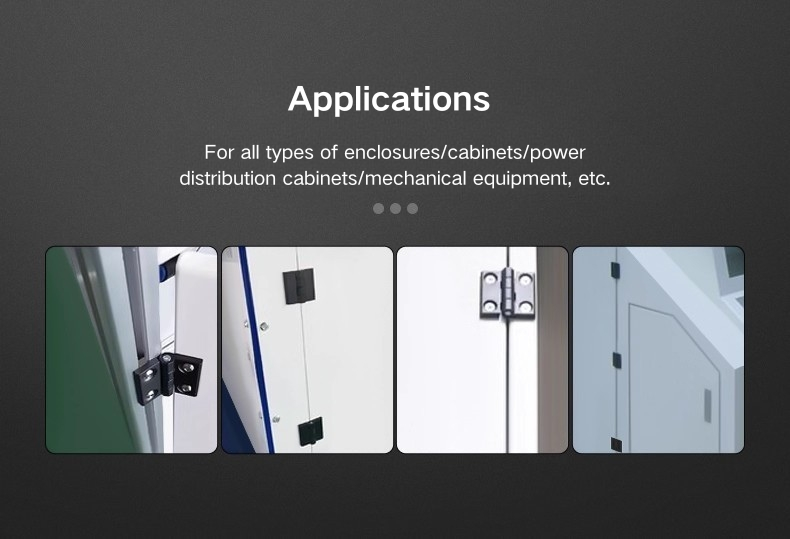

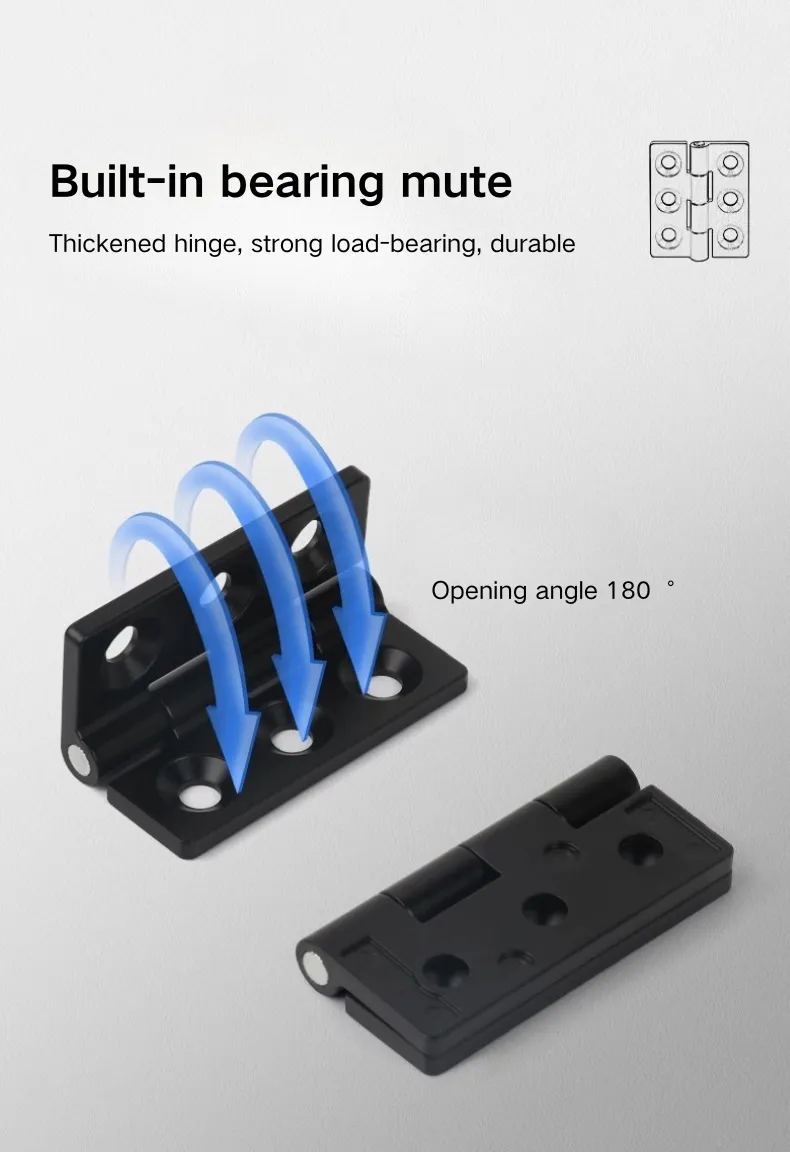

A süllyesztett furatokkal ellátott négyzet alakú csuklópánt sok különböző szekrénytípushoz használható – az elosztódobozok, a kapcsolószekrények, a vezérlőpanelek és az alumíniumprofil keretes szekrények mind gyakoriak. A négyzet alakú szárny laposan ül, és szilárd csapágyfelületet biztosít, amely jól megállja a helyét azokon az ajtókon, amelyeket rendszeresen nyitnak és zárnak, vagy egy kis súlyt kell viselniük.

A süllyesztett lyukakkal ellátott négyzet alakú csuklópánt általában olyan helyen található, ahol az ajtólapnak tisztának és zsúfoltnak kell maradnia. A síkba helyezett csavarokkal nincs olyan hardver, amely büszkén állna a felületre, amely megakadhat a vezetékeken vagy elakadna a karbantartás során. A fekete cinkötvözet változat általában sötét vagy porszórt szekrényekre megy; A szálcsiszolt rozsdamentes acél kültéri burkolatokhoz vagy minden olyan helyhez használható, ahol a nedvesség befolyásolja.

GYIK

1. kérdés: Mi a két elérhető méret ehhez a szekrénypánthoz?

A CL235-1 mérete 64*79 mm, a CL235-2 pedig 54*64 mm. Mindkettő elérhető cinkötvözetben és szálcsiszolt 304-es rozsdamentes acélban, a cinkötvözet változatok pedig fekete és élénk fehér kivitelben is kaphatók.

Q2: Milyen befejezési lehetőségek állnak rendelkezésre?

A CL235-1 és CL235-2 szekrénypántok fekete cinkötvözetből, fényes fehér cinkötvözetből és szálcsiszolt rozsdamentes acélból készülnek. A jelenlegi választékban nincs tükör vagy festett rozsdamentes opció.

3. kérdés: Tartalmaznak csavarokat a csuklópánthoz?

A csavarokat nem tartalmazza. Külön árulják őket, jellemzően 1000 darabos vagy nagyobb kiszerelésben. Kisebb mennyiségek esetén a vásárlók közvetlenül kapcsolatba léphetnek a Yitai Lock-kal, hogy a szükséges mennyiség alapján árat kérjenek.

4. kérdés: Hogyan válasszam ki a megfelelő csavarhosszt?

A csavar hosszát az ajtópanel vastagsága, a zsanérlap vastagsága és az alapján kell kiválasztani, hogy milyen mélyen helyezze el a csavart a süllyesztőben. A CL235-1 süllyesztő átmérője Φ8,5 mm a cinkötvözet és Φ9,5 mm a rozsdamentes acél esetében; a CL235-2-nél mindkét anyagtípusnál Φ6,8 mm.

K5: Mi a vastagságbeli különbség a cinkötvözet és a rozsdamentes acél változatok között?

A CL235-1-en a cinkötvözet lap 5 mm vastag, a rozsdamentes acél lap pedig 5,6 mm vastag. A CL235-2-n a cinkötvözet 4,8 mm, a rozsdamentes acél pedig 5,5 mm-es. Ezt a vastagságkülönbséget figyelembe kell venni a csavar hosszának kiválasztásakor és az ajtóhézag kiszámításakor.

6. kérdés: Ez a zsanér alkalmas kültéri házakhoz?

A szálcsiszolt 304-es rozsdamentes acél változat korrózióállósága miatt alkalmas kültéri vagy magas páratartalmú környezetben. A cinkötvözetből készült változatok jobban megfelelnek beltéri szekrényes alkalmazásokhoz, ahol korlátozott a nedvességnek való kitettség.

7. kérdés: Milyen gyártási eljárást alkalmaznak?

Ennek a szekrénypántnak mind a cinkötvözetből, mind a rozsdamentes acélból készült változata fröccsöntéssel készül, ami biztosítja a méretek konzisztenciáját és a tiszta furatok geometriáját a gyártás során.

8. kérdés: Használható ez a zsanér alumíniumprofil szekrénykeretekhez?

Igen. A négyzet alakú lap kialakítása és a süllyesztett furatok elrendezése ezt a szekrénypántot kompatibilissé teszi az alumíniumprofil szekrényajtó szerelvényekkel, feltéve, hogy a rögzítési felület elegendő vastagságú ahhoz, hogy elviselje a használt csavar hosszát.
