Kapcsolóberendezés ajtópántja

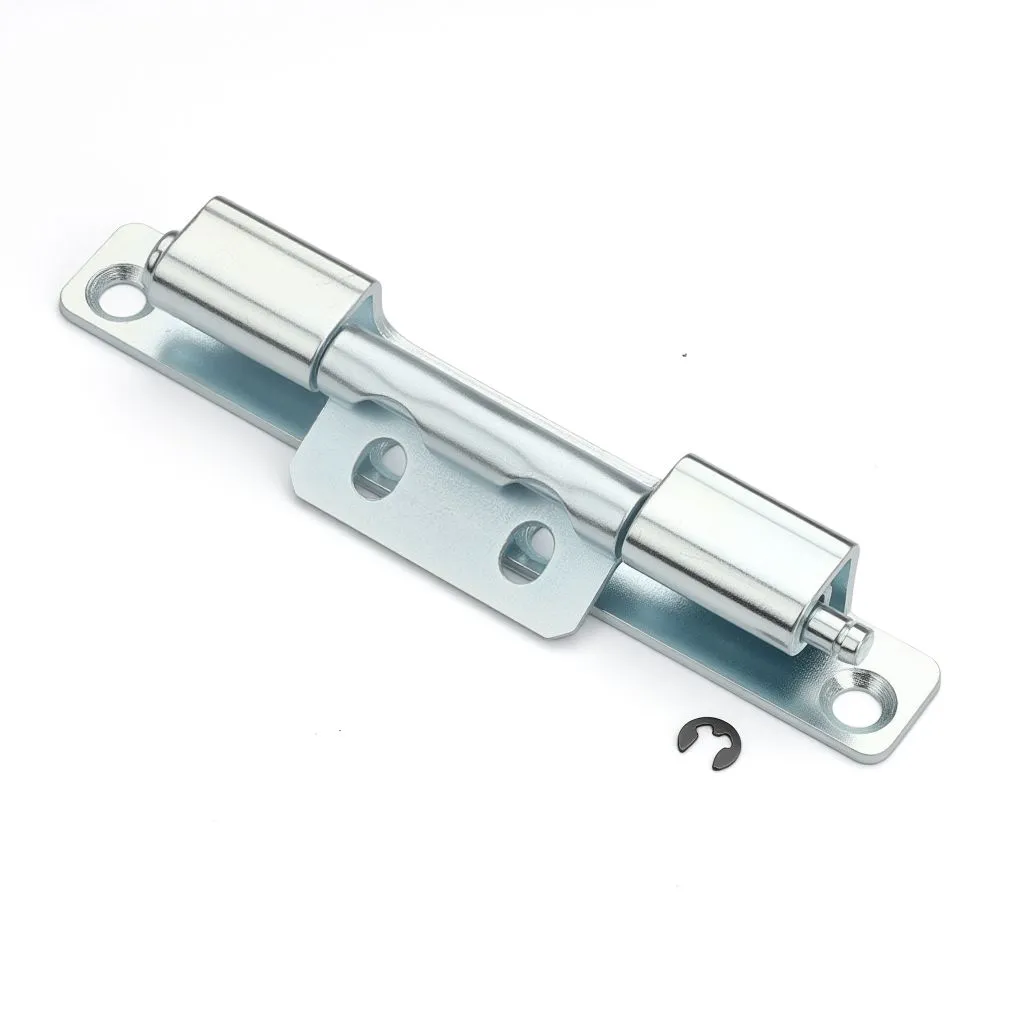

Azok számára, akik a Yitai Lock levehető szekrénypántjait a térfogatban szerzik be, a CL186 kapcsolóberendezés ajtópántja választási lehetőséget kínál a kerek lyukú és a hornyolt furatú rögzítőszárnyak között anélkül, hogy bármi mást is módosítana a csuklópánton – ugyanaz a test, ugyanaz a hordó, ugyanazok a keretcsatorna méretei. A hornyolt furatú változat lehetővé teszi a helyzetbeállítást a telepítés során, mielőtt a csavarokat teljesen meghúznák, ami akkor hasznos, ha az ajtóbeállítást pontosan be kell tárcsázni. Mindkét változat csavarral van felszerelve, ugyanazokkal a rögzítési pontokkal, és szénacélból és rozsdamentes acélból készül.

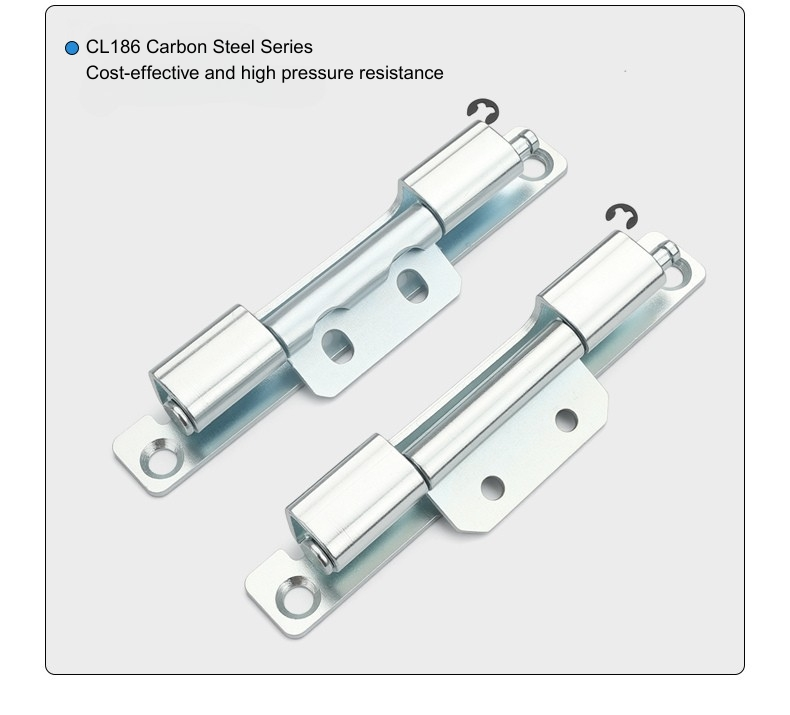

Termékmodell	CL186 sorozatú csuklópánt

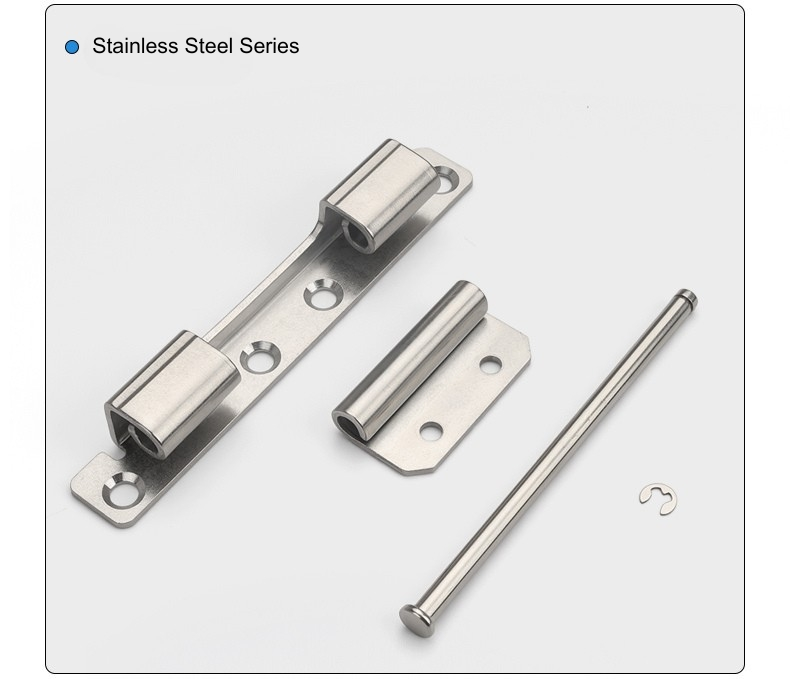

Választható anyagok	Szénacél/rozsdamentes acél
Használat	Különféle típusú kapcsolószekrényekhez, vezérlődobozokhoz stb

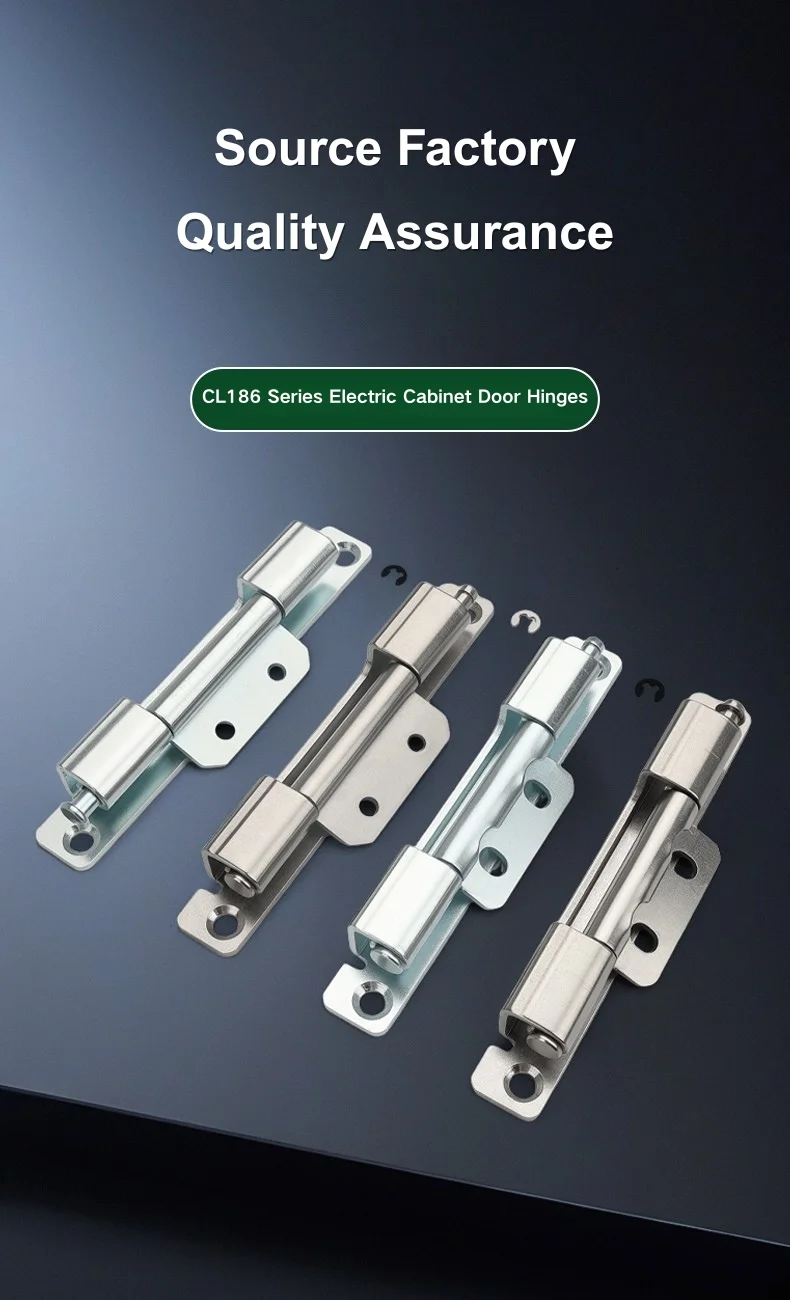

Modell opciók és furat konfigurációk

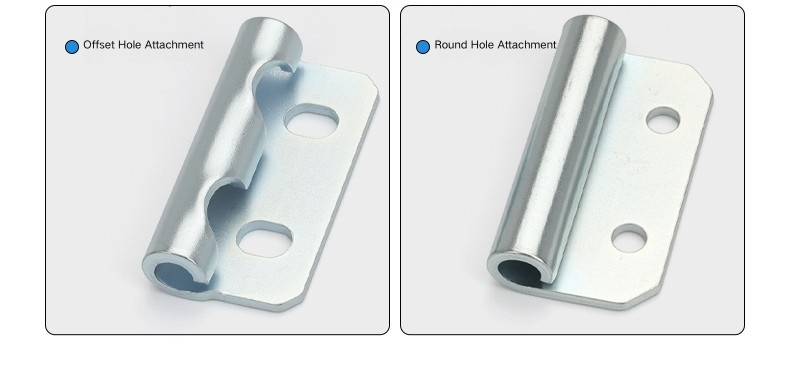

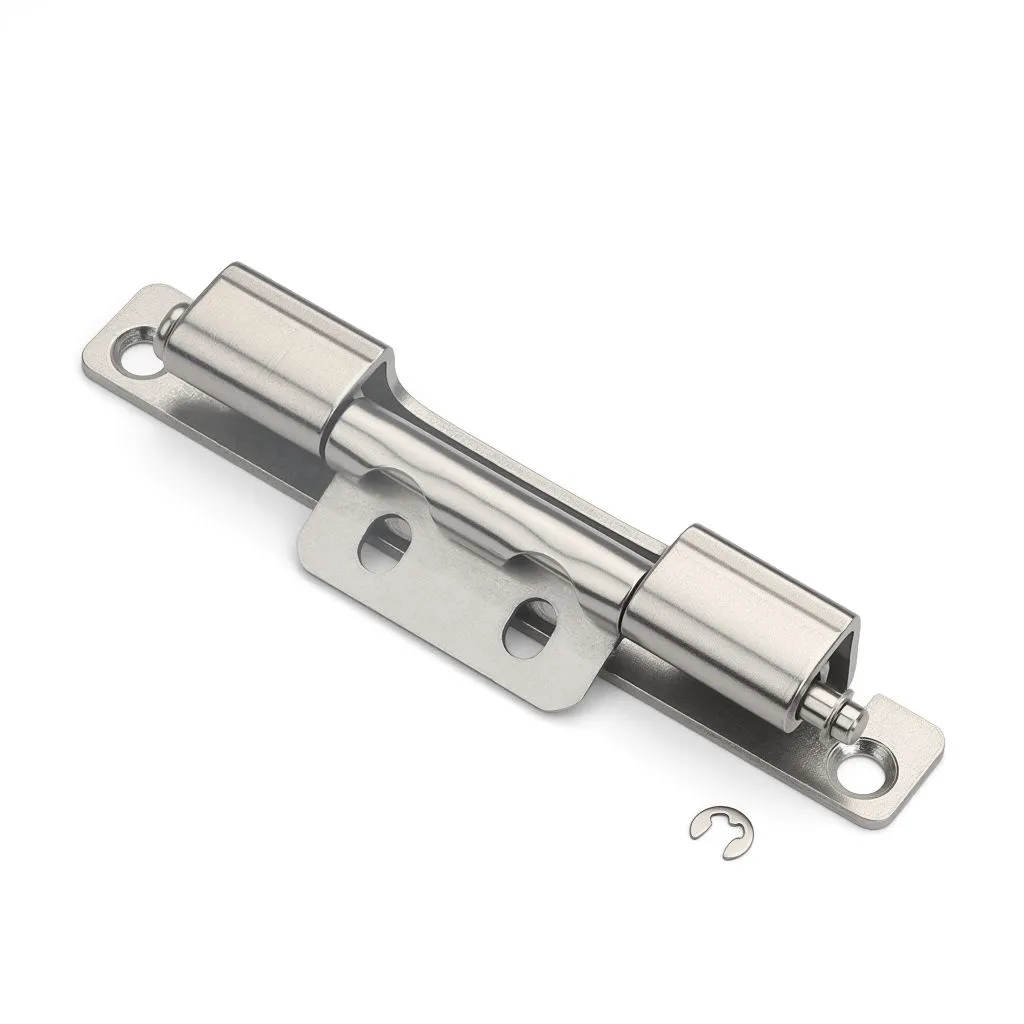

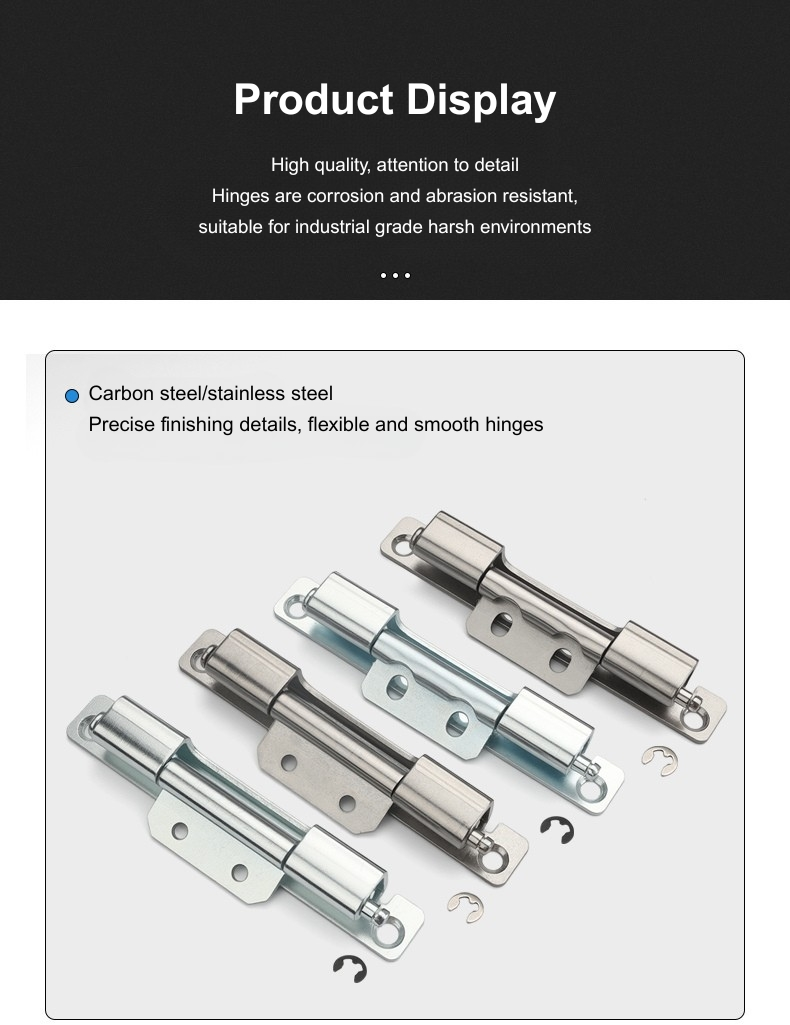

A kapcsolóberendezés ajtópántja négy változatban kapható: kerek furat szénacélból, kerek lyuk rozsdamentes acélból, hornyolt furat szénacélból és hornyolt lyuk rozsdamentes acélból. A szerkezeti méretek mind a négyben azonosak – az egyetlen különbség a szárnyon lévő rögzítőfuratok alakja. A kerek lyukak rögzítik a csuklópántot egy beállított helyzetben, miután lecsavarták; A hornyolt lyukak teret adnak a csuklópánt helyzetének eltolásához a végső meghúzás előtt, ami segít az olyan ajtók felszerelésénél, amelyeket gondosan kell igazítani a tömítéshez vagy a keretperemhez.

A kerek és a hornyolt furatok közötti választás ezen az egységen a telepítési munkafolyamattól függ. Ha az ajtó helyzete egyértelmű és egyenletes a gyártás során, a kerek lyukak megfelelőek. Ha a keret geometriája eltér az egységek között, vagy az ajtót az első felszerelés után módosítani kell, a hornyolt furatú változat lényegesen kevésbé bonyolulttá teszi ezt a folyamatot.

Szerkezet és méretek

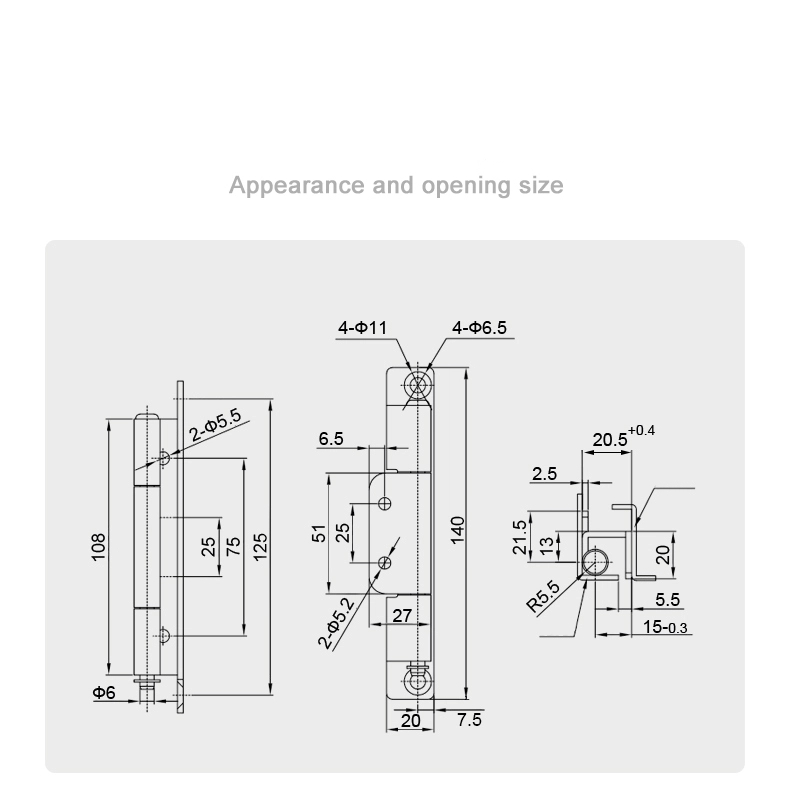

Az ajtópánt teljes magassága 108 mm, a test teljes hossza pedig 125 mm. A rögzítőszárnyak közötti belső fesztáv 75 mm, a hengernél 25 mm-es középső rész. A hordó átmérője Φ6 mm, a rögzítőszárny 140 mm magas és 20 mm alapszélességű. A szárny furattávolsága 51 mm-es és 25 mm-es középpontban fut, az oldalprofilon 2×Φ5,5 mm-es rögzítőfuratokkal.

A kapcsolóberendezés ajtópántján lévő keretcsatorna-csatlakozás szélessége 20,5 mm (+0,4 mm tűrés), mélysége 15 mm (-0,3 mm tűrés), a hordóülés sugara R5,5 mm. Az oldalprofil 21,5 mm-es teljes kapcsolódási magasságot, 13 mm-es belső érintkezési mélységet és 5,5 mm-es oldalirányú eltolást mutat, 2,5 mm-es lépcsővel a csatornabemenetnél. Ezek a méretek határozzák meg a keretcsatorna geometriáját, amellyel a csuklópántot úgy tervezték, hogy működjön – rendelés előtt érdemes ellenőrizni a szekrényváz specifikációit.

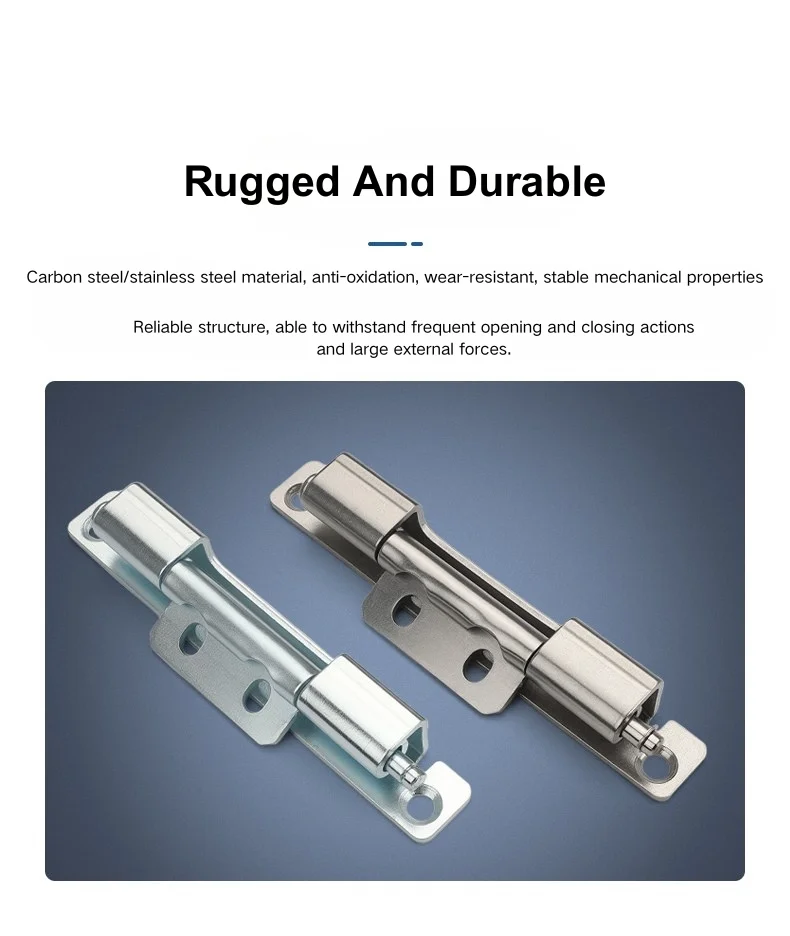

Anyag- és felületkezelés

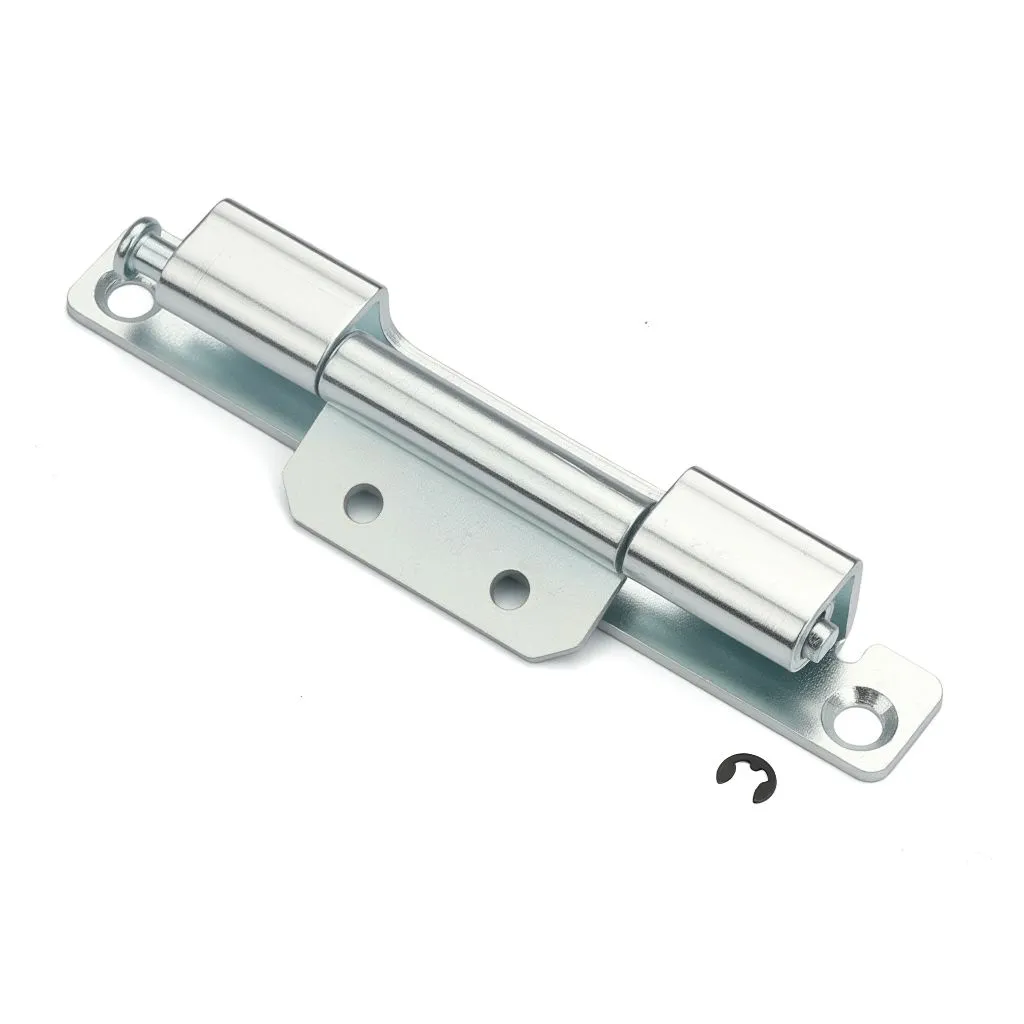

A kapcsolóberendezés ajtópántja horganyzott szénacélból és 304-es rozsdamentes acélból készül. A szénacél változat megfelel a szabványos beltéri burkolati környezeteknek – elosztótáblák, vezérlőpanelek és berendezési szekrények száraz vagy klímaszabályozott helyiségekben, ahol alacsony a korróziónak való kitettség. Ez a költséghatékonyabb megoldás a nagy volumenű szekrények építéséhez, ahol a telepítési környezet kiszámítható.

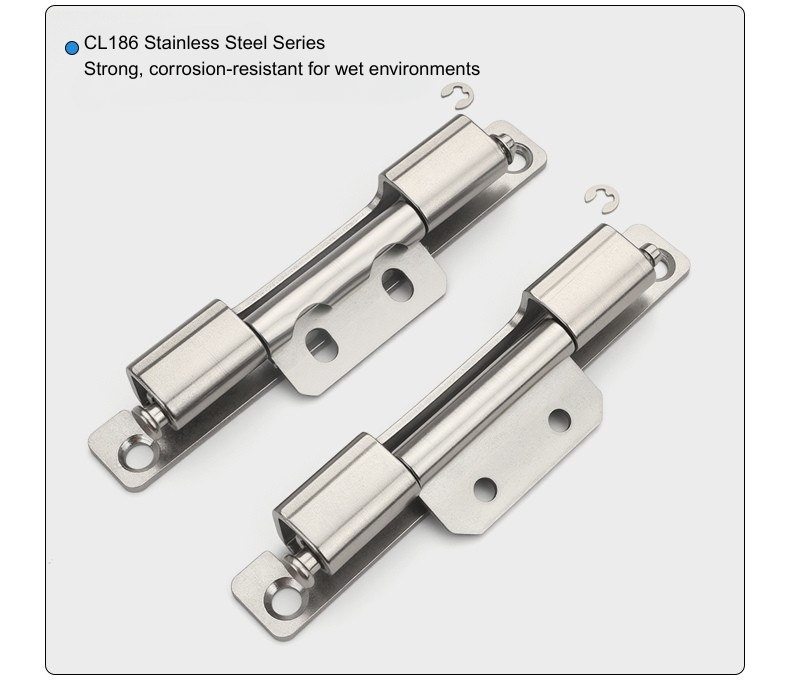

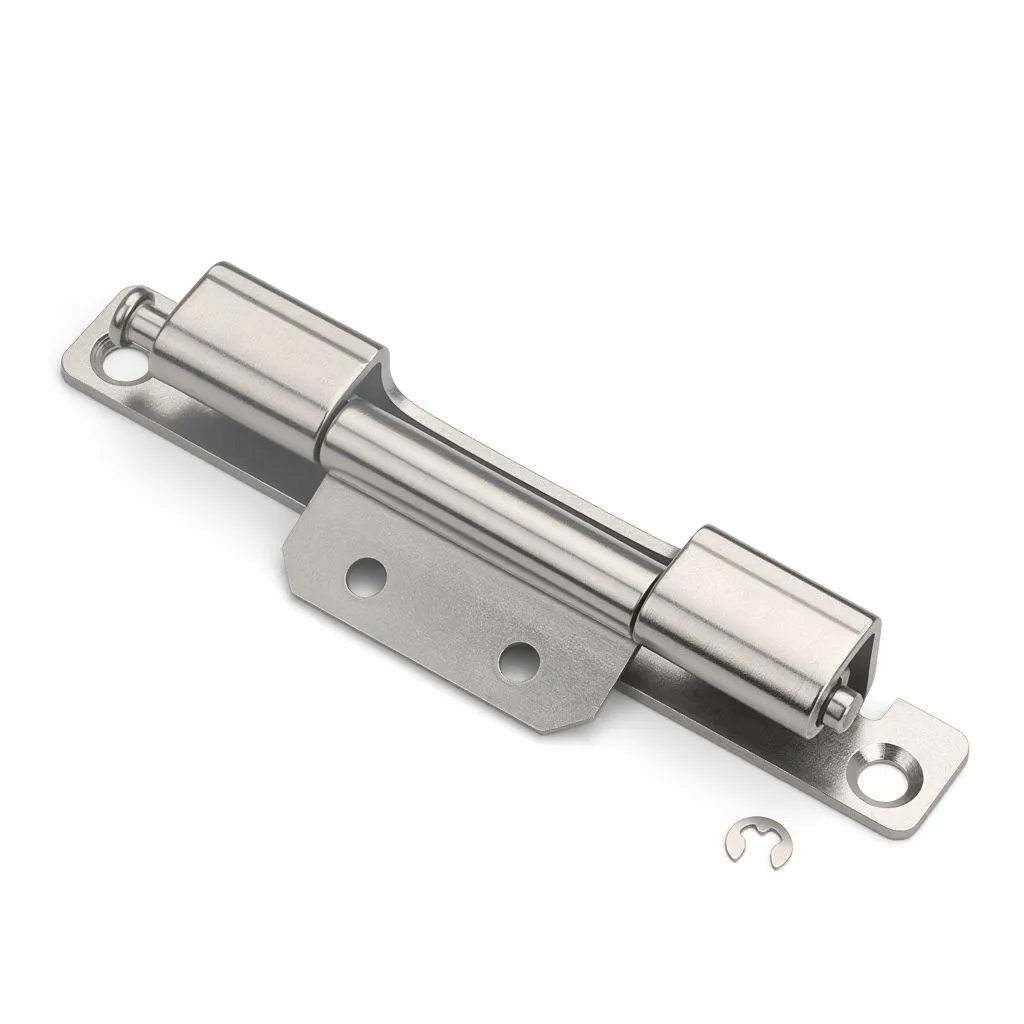

A rozsdamentes acél ajtópánt a megfelelő választás kültéri kapcsolóberendezésekhez, nedves háztartási helyiségekhez, part menti létesítményekhez vagy minden olyan alkalmazáshoz, ahol a szekrény élettartama során nedvességgel szembesül. A rozsdamentes acél akkor is előírásossá válik, ha a burkolati szabvány egységes felületi megjelenést kíván meg minden vasalatnál, mivel kihívást jelentő körülmények között idővel jobban megőrzi megjelenését, mint a horganyzott acél.

GYIK

1. kérdés: Milyen változatok érhetők el a CL186-hoz?

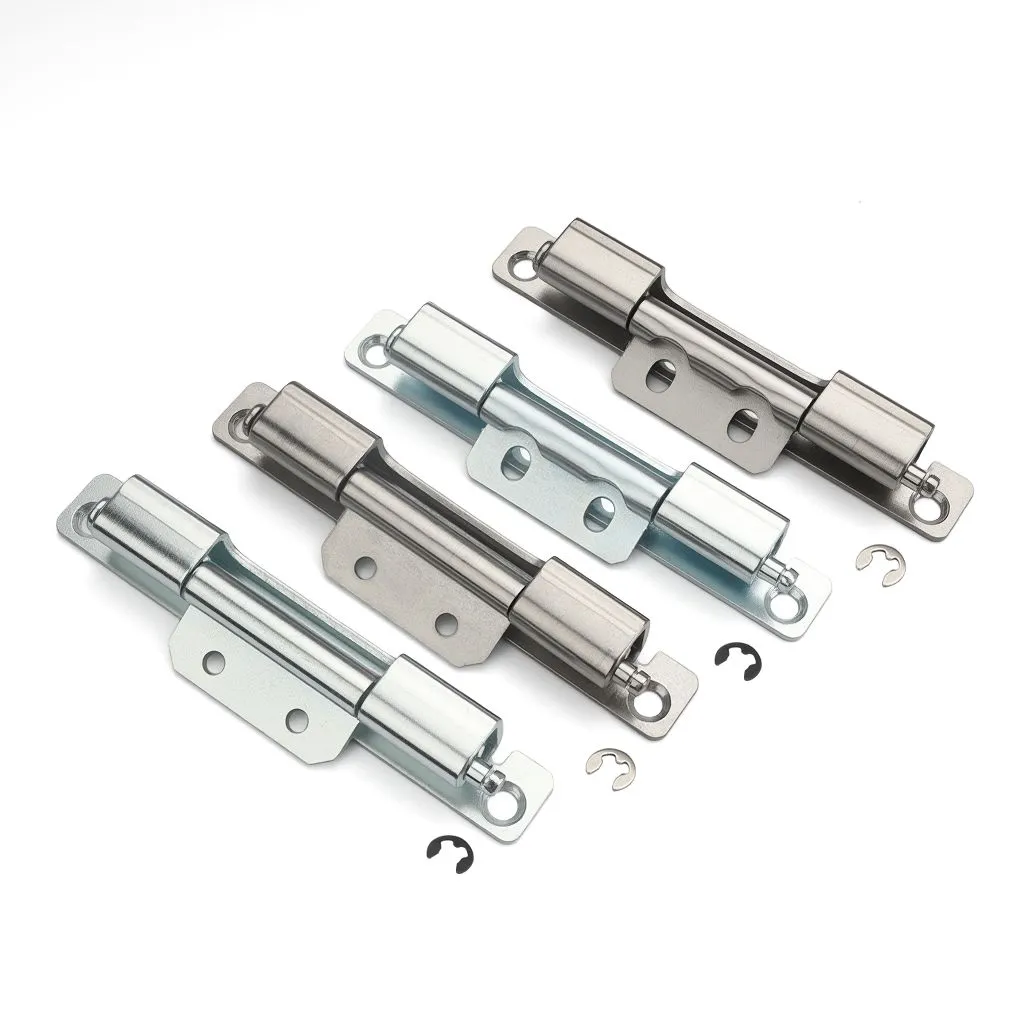

A CL186 négy változatban kapható: kerek lyukú szénacél, kerek lyukú rozsdamentes acél, hornyolt furatú szénacél és hornyolt lyukú rozsdamentes acél. Mindegyiknek azonos a karosszéria mérete és a keretcsatorna kapcsolódási geometriája.

2. kérdés: Mi a különbség a kerek lyukú és a hornyolt furatú változatok között?

A kerek furatú változat rögzíti a csuklópántot a lecsavart helyzetbe. A hornyolt furatú változat lehetővé teszi a rögzítési helyzet beállítását a végső meghúzás előtt, ami akkor hasznos, ha az ajtó beállítását a beépítés során finomítani kell, vagy ha a szekrények között eltérések vannak a keret geometriájában.

3. kérdés: Hogyan van telepítve a CL186?

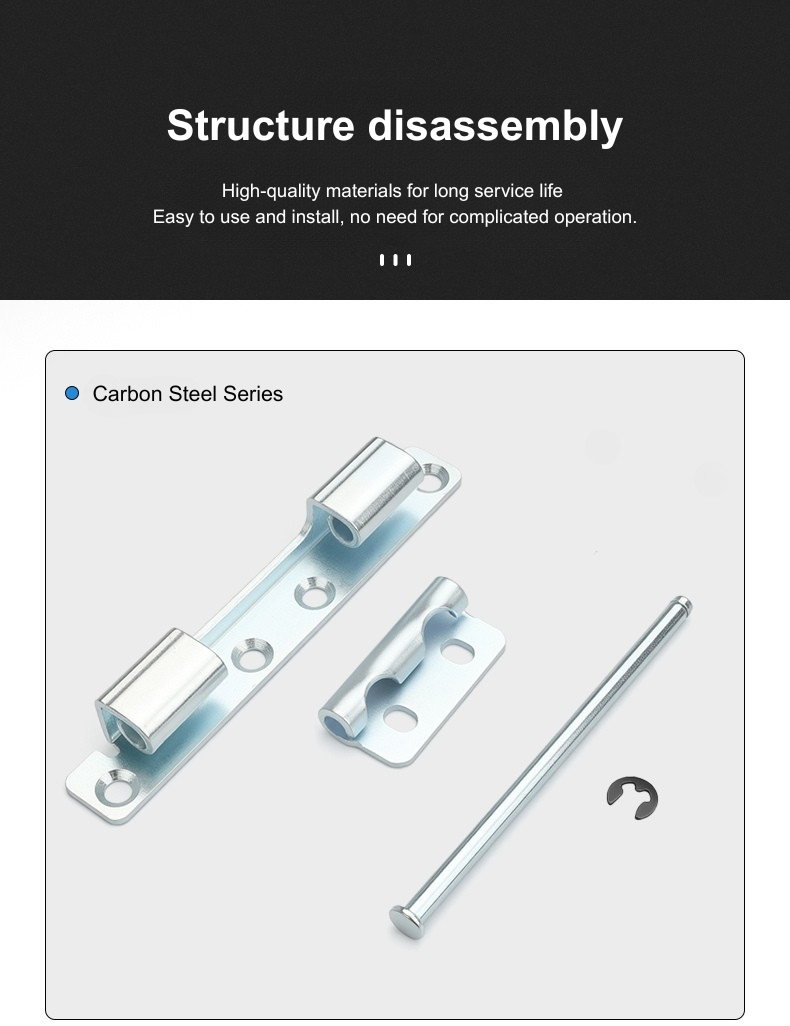

A CL186 csavaros rögzítésű. A szerelőszárny a mellékelt furatok segítségével rögzíthető az ajtópanelhez, és a zsanértest kapcsolódik a szekrény keretcsatornájához. Ehhez a modellhez nincs szükség hegesztésre.

4. kérdés: Melyek a CL186 fő méretei?

A CL186 teljes magassága 108 mm, testhossza 125 mm, belső fesztávja 75 mm. A hordó Φ6 mm. A szerelőszárny 140 mm magas, 20 mm-es talppal. A keretcsatorna szélessége 20,5 mm (+0,4 mm), mélysége 15 mm (-0,3 mm).

K5: Milyen anyagot válasszak kültéri burkolatokhoz?

A rozsdamentes acél változat a megfelelő választás kültéri telepítésekhez, nedves környezetben, vagy bárhol, ahol a korrózióállóság hosszú távú követelmény. A horganyzott szénacél változat szabványos beltéri szekrényes alkalmazásokhoz illeszkedik.

6. kérdés: A CL186 rejtett csuklópánt?

Igen – a CL186 kapcsolóberendezés ajtópántja a szekrénykeret csatornájában helyezkedik el, amikor az ajtó be van zárva, így nem marad látható vasalat a külső ajtólapon. A zsanértest teljesen be van süllyesztve a keretprofilba.

K7: Eltávolítható az ajtó a beszerelés után?

Igen. A CL186 egy levehető zsanér – az ajtó szerszám nélkül leemelhető a keretcsatornáról, miután a zsanért kioldott. Ez praktikussá teszi a szekrény-összeszerelő sorok és a helyszíni karbantartás során, ahol rendszeres ajtóeltávolításra van szükség.

8. kérdés: Milyen szekrénytípusokhoz alkalmas a CL186?

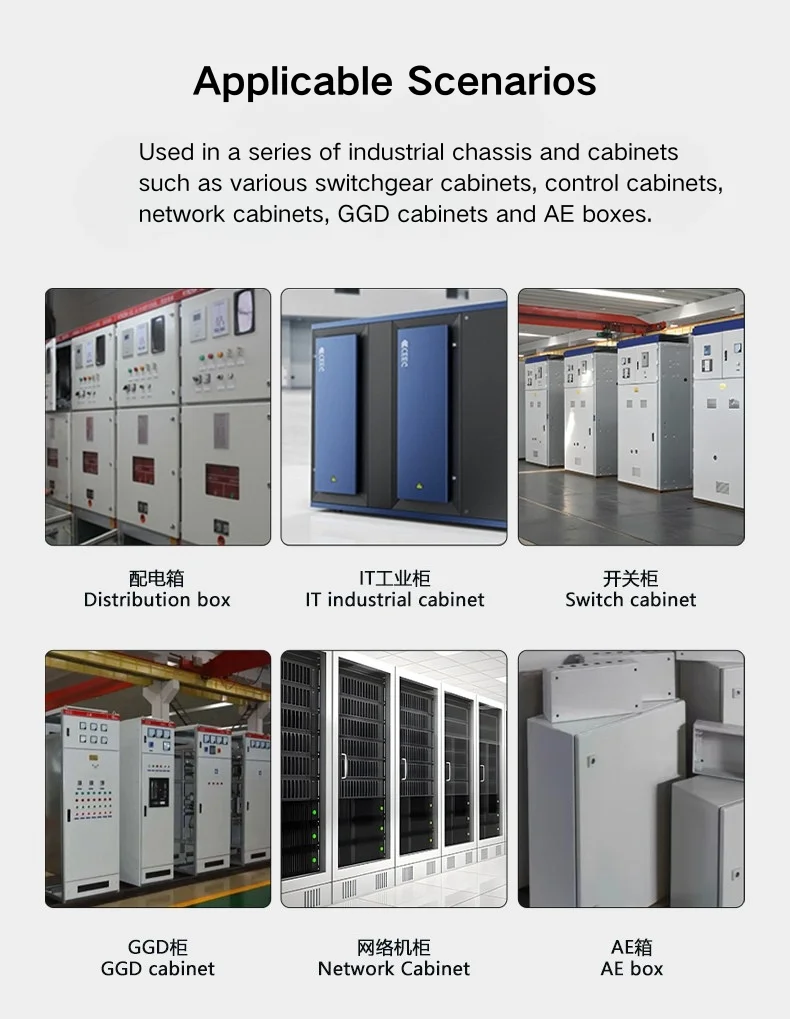

A CL186 rejtett zsanért kapcsolószekrényeken, elektromos elosztódobozokon, kapcsolószekrény-ajtókon és ipari berendezések burkolatán használják – mindenhol a levehető, rejtett zsanér tiszta külső profillal az előnyben részesített specifikáció.
