Három hajlítású csuklópánt ipari szekrényekhez

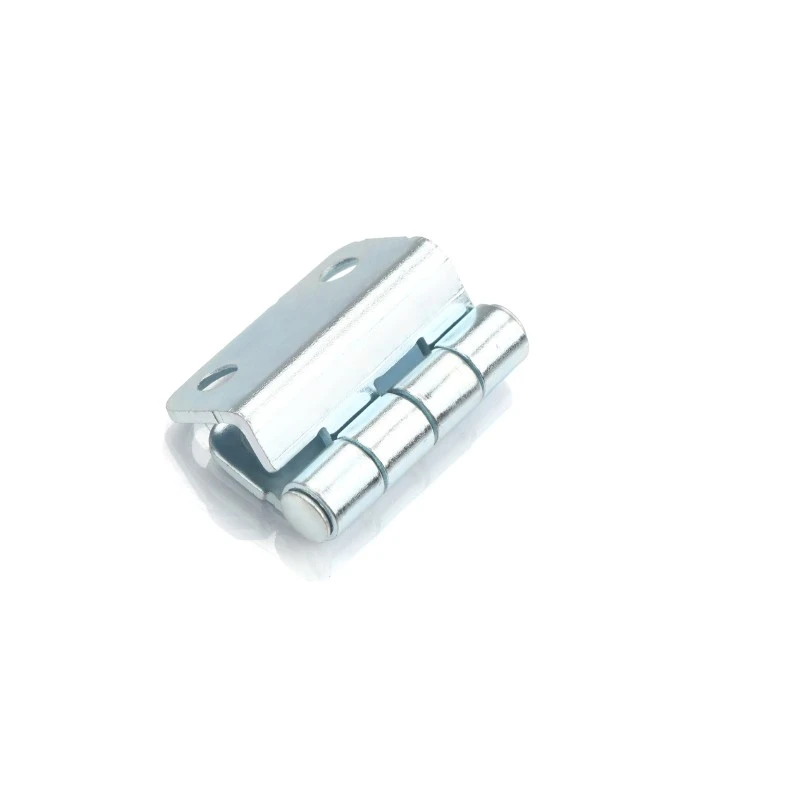

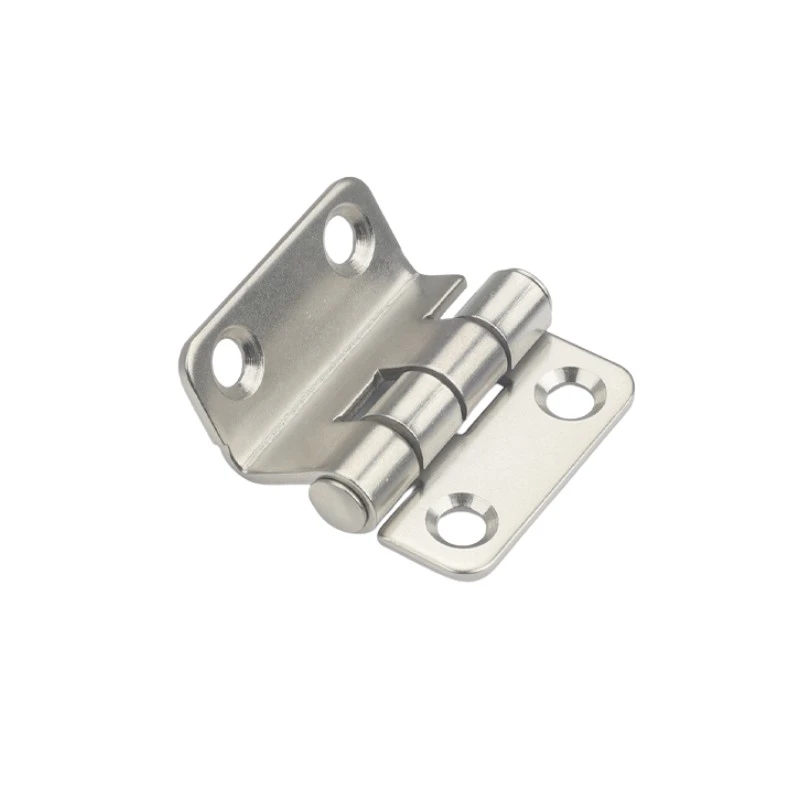

Azok, akik a Yitai Lock ipari szekrénypántjait nagykereskedők vásárolják, a CL252 ipari szekrényekhez való háromszögű csuklópántot egyetlen méretűnek találják, 38 × 37 mm-es méretben – ez elég kompakt kisebb szekrényajtókhoz, ahol a teljes méretű zsanér nem látszik a helyén. A háromszoros hajlítási forma minden szárny lépcsőzetes profilt ad, ami lehetővé teszi, hogy a zsanér megszabadítsa az ajtó szélét és a tok peremét anélkül, hogy az ajtó kilengene. Az Φ5 mm-es hordó mindhárom csuklón áthalad, és stabilan tartja a forgást a rendszeres ajtómozgás mellett.

Szerkezet és méretek

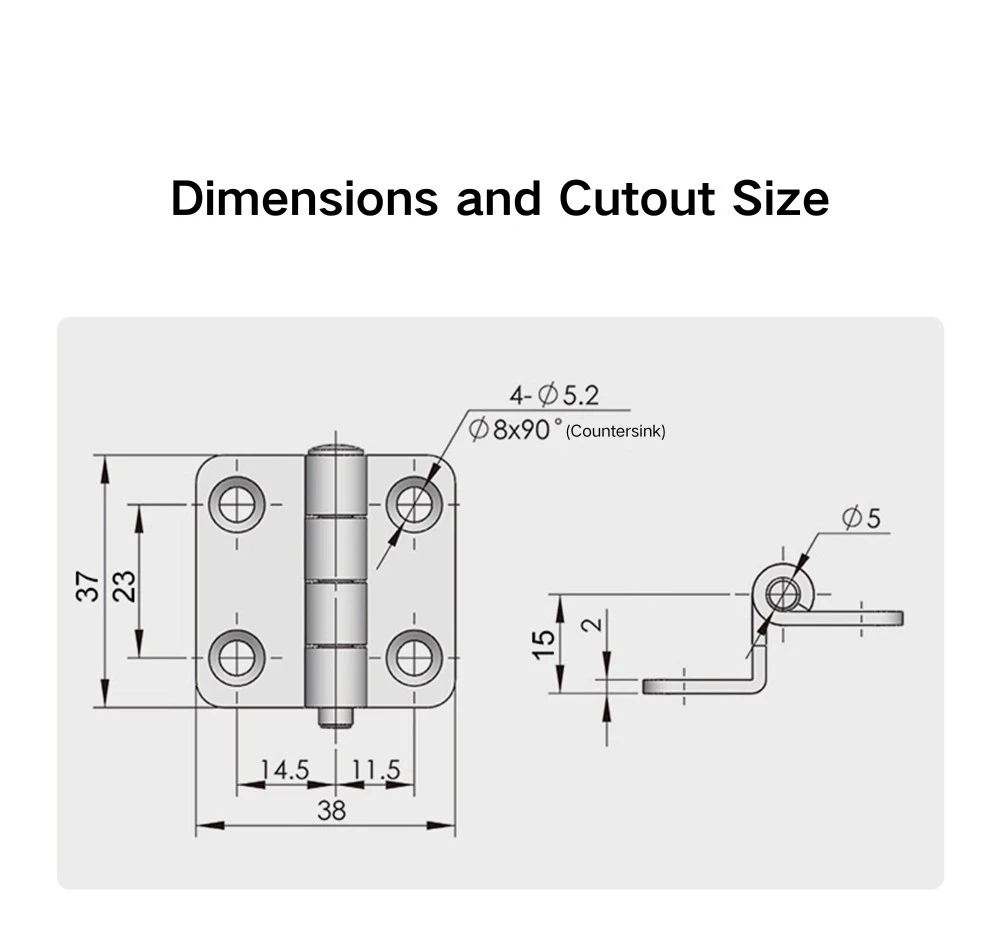

Az ipari szekrényekhez készült háromszögű csuklópánt 38 mm széles és 37 mm magas, középen 23 mm-es csuklófesztávval. A két szárny aszimmetrikus – a szélesebb szárny 14,5 mm, a keskenyebb pedig 11,5 mm –, ami azt jelenti, hogy a zsanér nem fordítható meg az ajtó és a tok között oldalcsere nélkül. A hordó átmérője Φ5 mm, az oldalprofil 15 mm-es teljes magasságot mutat, a hajlításnál 2 mm-es lépcsővel, így a levél eltolt alakját adja.

Az ipari szekrényekhez való Triple-Bend csuklópánt minden lapján két rögzítési furat található: Φ5,2 mm átmérőjű Φ8×90°-os süllyesztékkel, összesen négy rögzítési ponthoz. A süllyesztett profil lehetővé teszi, hogy a laposfejű csavarok egy síkban üljenek a szárny felületével, így a beszerelés után nincs olyan hardver, amely büszke lenne a csuklófelületre. A csavar hosszát az ajtólap és a keret vastagsága alapján kell kiválasztani a szerelési helyen.

Felületkezelés és anyag

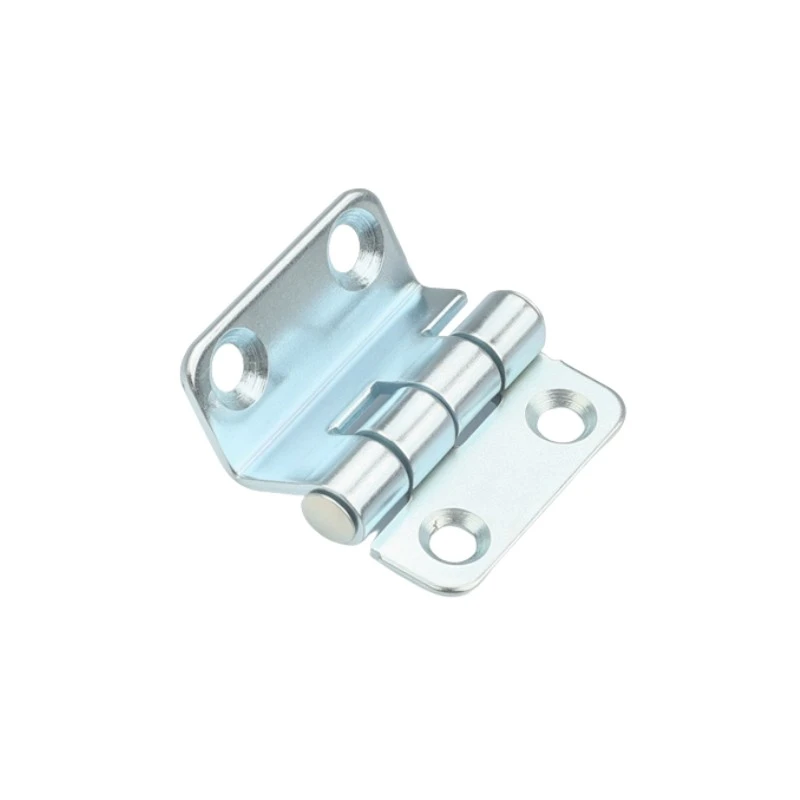

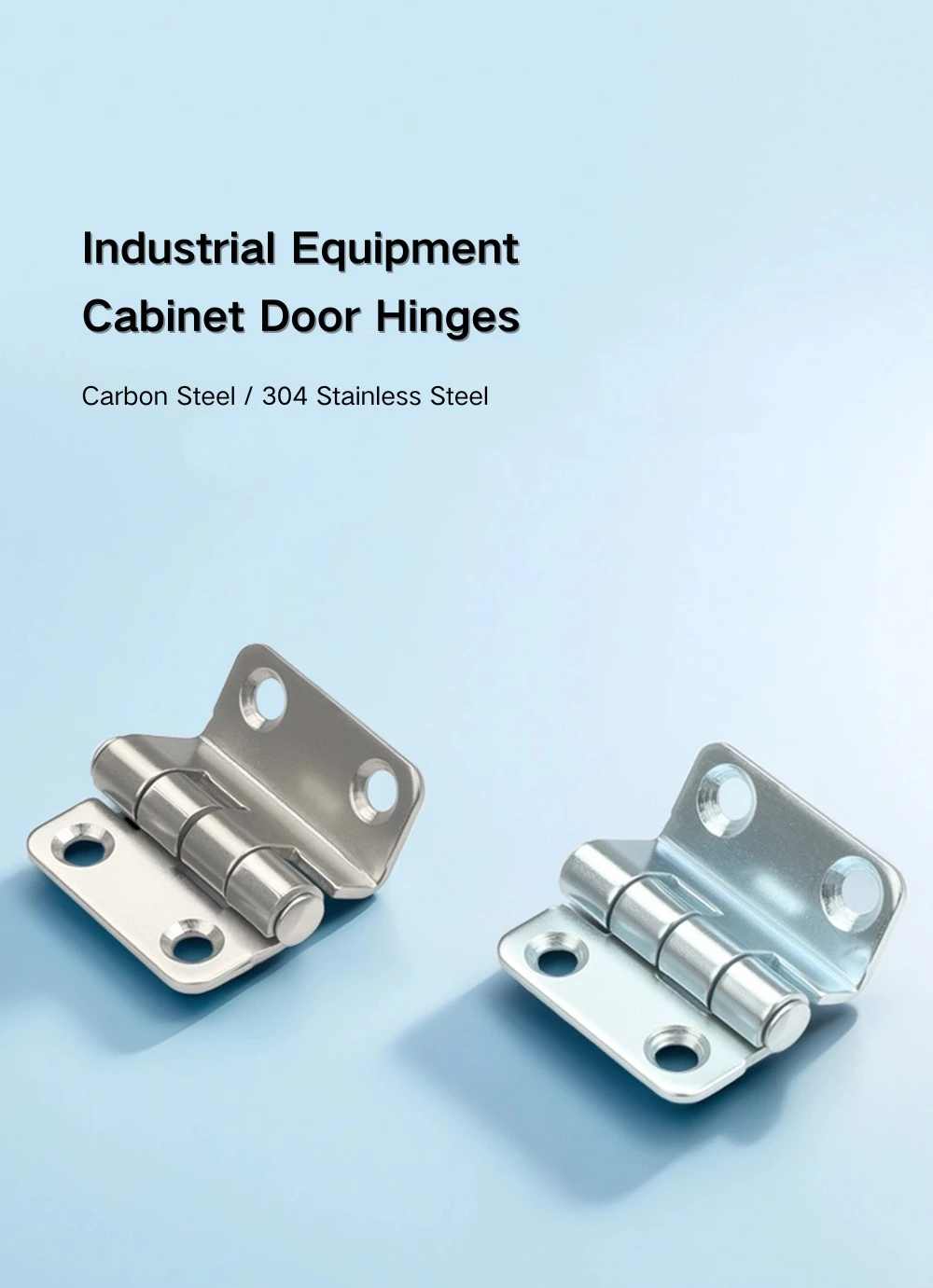

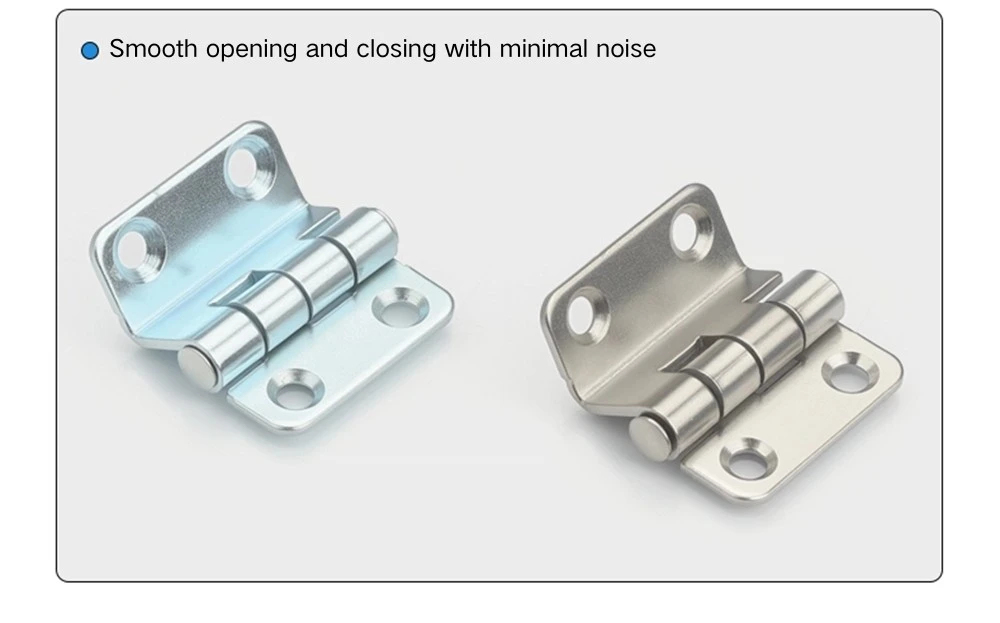

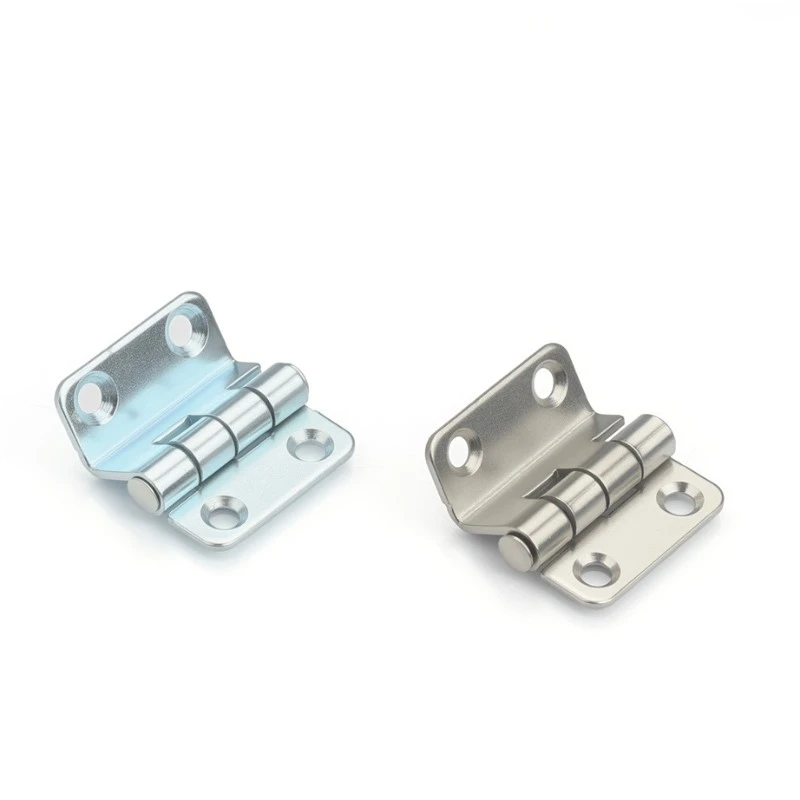

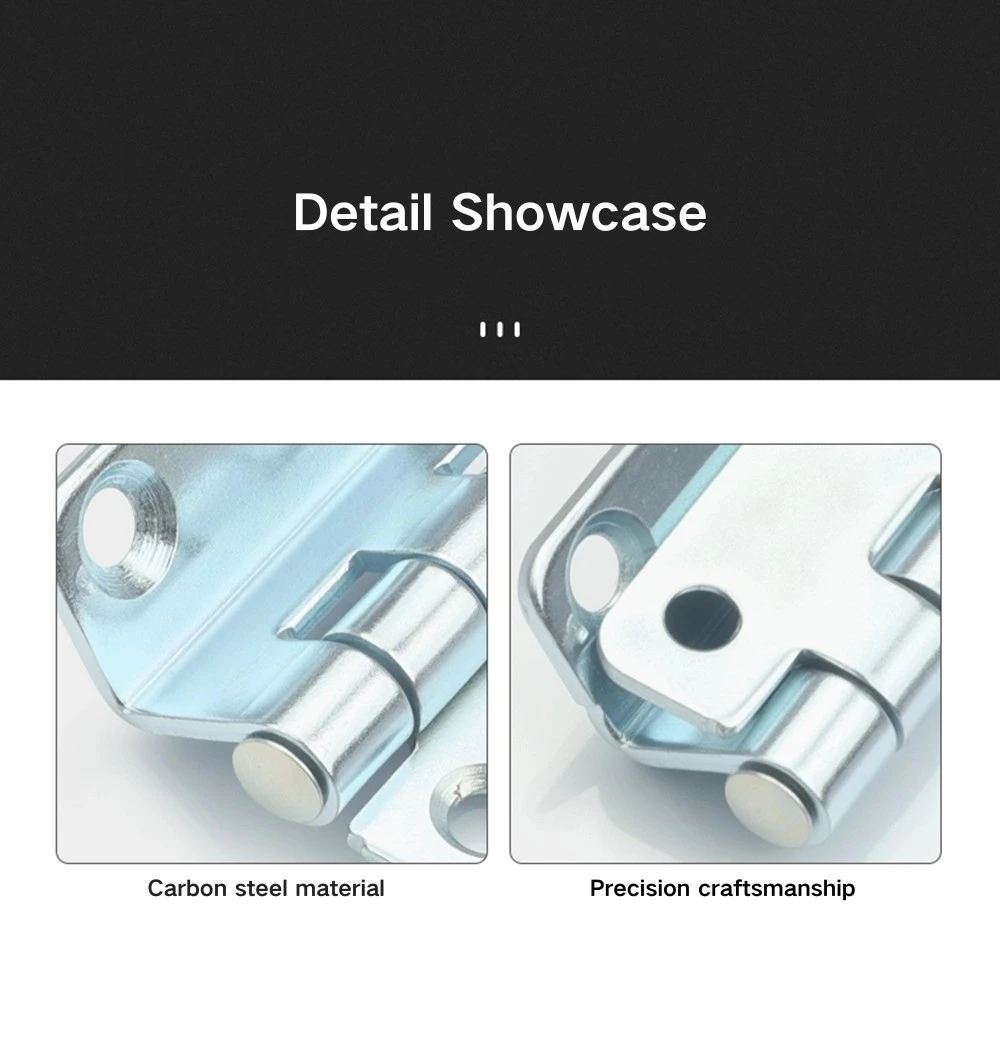

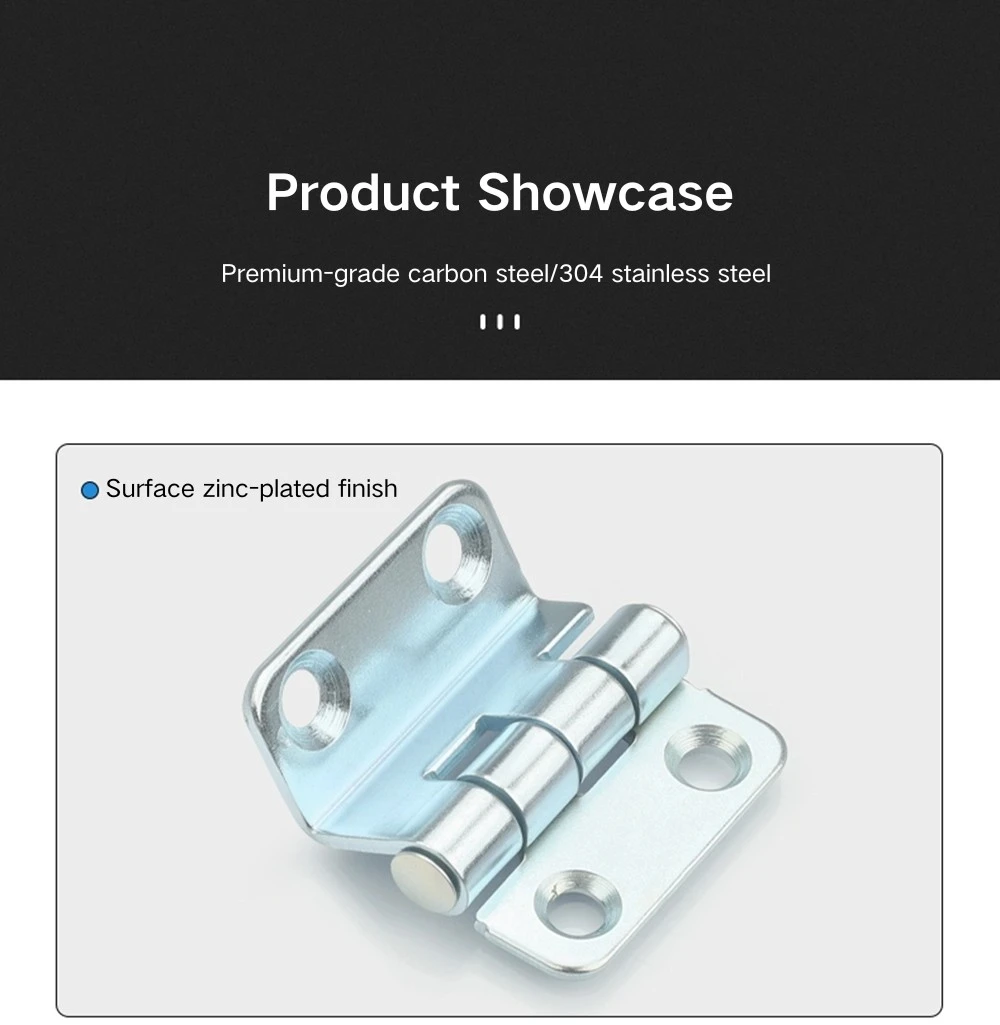

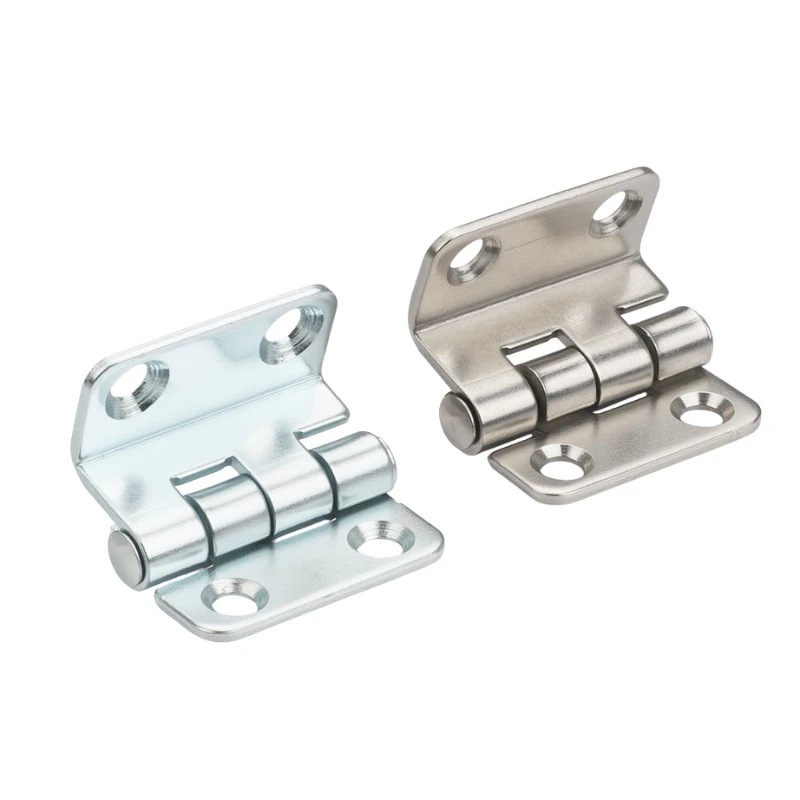

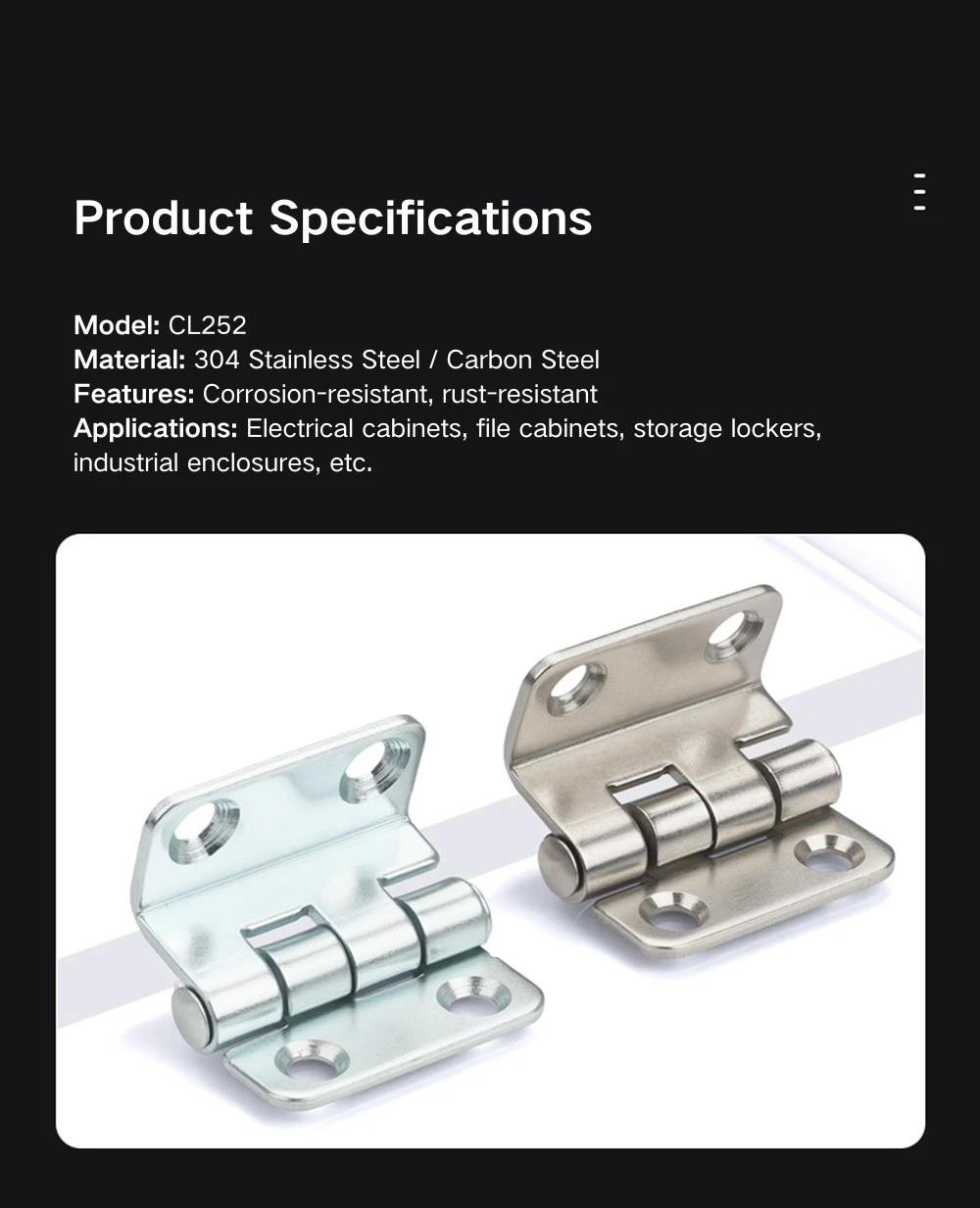

Az ipari szekrényekhez való háromszögű csuklópánt kétféle anyagból áll rendelkezésre. A szénacél változat horganyzott bevonattal rendelkezik, amely korrózióvédelmet biztosít a szabványos beltéri burkolati környezetekben – elosztótáblák, vezérlőpanelek és berendezésszekrények száraz vagy szabályozott klímája esetén. Ez a legelterjedtebb választás általános ipari szekrényes alkalmazásokhoz, ahol a költség- és korróziós követelmények egyaránt mérsékeltek.

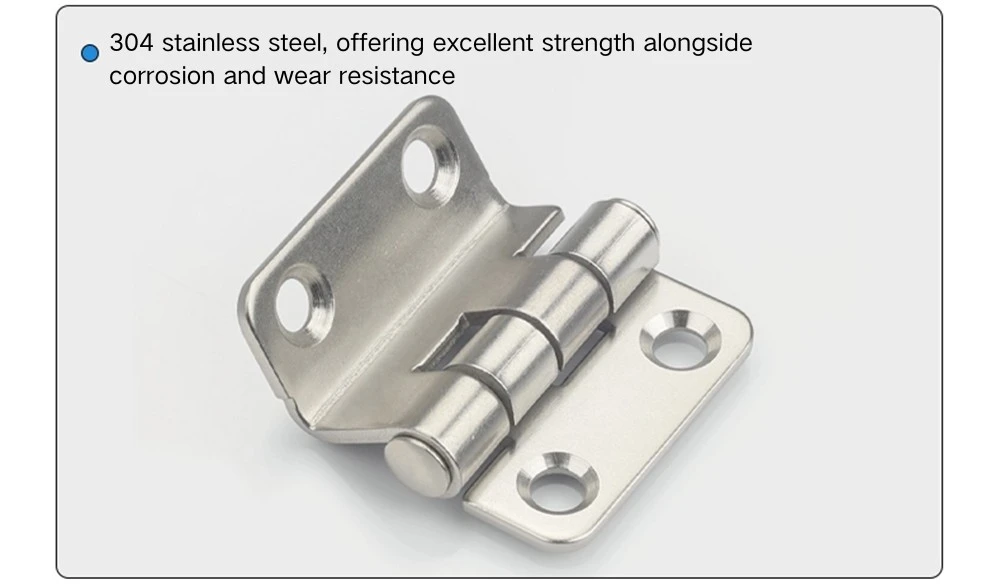

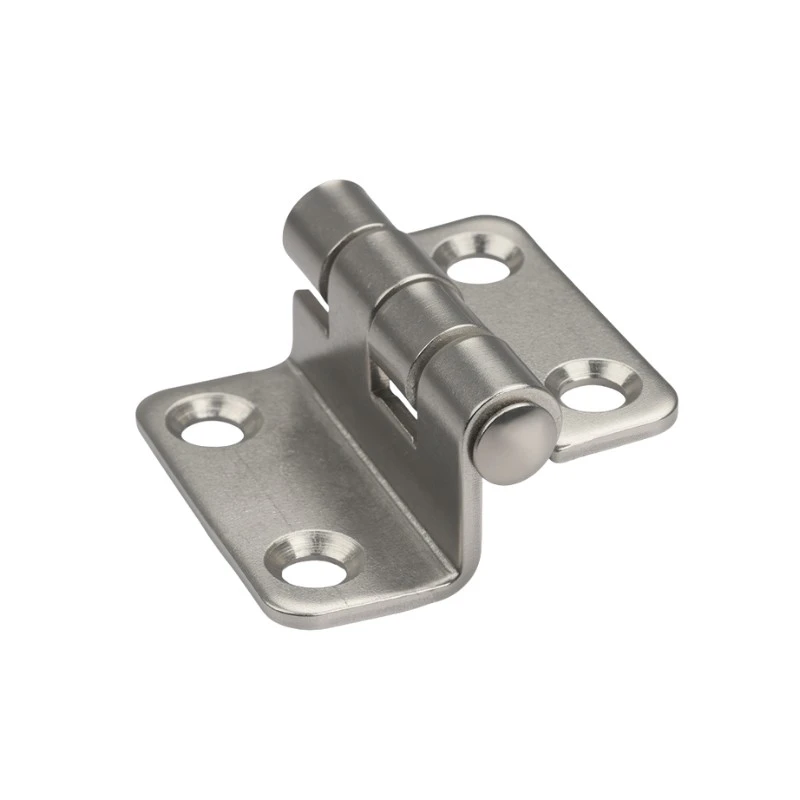

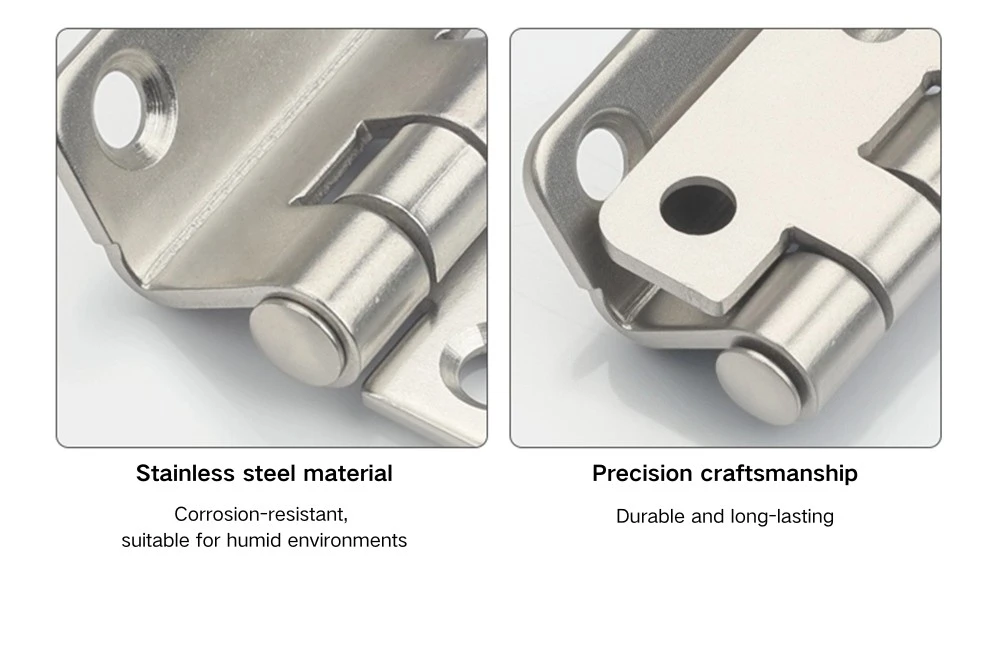

Az ipari szekrényekhez készült 304-es rozsdamentes acél hármas hajlítású zsanér vibrációs polírozáson megy keresztül, amely egyenletes matt felületet biztosít azáltal, hogy az alkatrészeket felforgatja a sorja és az éles szélek eltávolítására. Ez nem szálcsiszolt vagy tükörbevonat – az eredmény egy alacsony fényű, egységes megjelenés, amely alkalmas az ipari felhasználásra. A rozsdamentes változat a megfelelő választás a házakhoz nedves környezetben, kültéri telepítésekhez, vagy bárhová, ahol a horganyzott szénacél felület nem bírja az idő múlásával.

Alkalmazási forgatókönyvek

A Triple-Bend csuklópánt ipari szekrényekhez praktikusan illeszkedik elektromos elosztó panel ajtókhoz, kapcsolószekrényekhez és ipari berendezések szekrényajtóihoz, ahol egy kompakt, csavaros zsanérra van szükség 90°-os nyitási szöggel. A kis helyigény jól működik könnyebb szekrényajtókon és szekrényeken, ahol a nagy zsanér nincs arányban az ajtó méretével.

Az ipari szekrényekhez készült Triple-Bend csuklópánt csak csavaros felszerelése olyan szekrénygyártók számára is alkalmassá teszi, akik nem hegesztenek zsanérokat a gyártás során – a négy süllyesztett rögzítési pont minden további előkészület nélkül közvetlenül az ajtólapba és a keretbe kerül. A 90°-os nyitási szög elegendő a legtöbb panel-hozzáférési követelményhez, és a süllyeszthető csavarülés tisztán tartja az ajtófelületet a zsanér felszerelése után.

GYIK

1. kérdés: Melyek a CL252 zsanér méretei?

A CL252 38 mm széles és 37 mm magas, csuklófesztávja 23 mm. A két levél aszimmetrikus – egyik oldalon 14,5 mm, a másikon 11,5 mm. A hordó átmérője Φ5 mm.

2. kérdés: Hogyan van telepítve a CL252?

A beszerelés csak csavaros rögzítéssel történik – hegesztés nélkül. Mindegyik lapon két Φ5,2 mm-es süllyesztett furat található (Φ8×90°), így összesen négy rögzítési pontot biztosítanak. A laposfejű csavarok a beszerelés után egy síkban helyezkednek el a szárnyfelülettel.

Q3: Milyen anyagok állnak rendelkezésre?

A CL252 horganyzott szénacélból és 304 rozsdamentes acélból készül, vibrációs fényezéssel. A szénacél alkalmas beltéri, száraz környezetre; a rozsdamentes acél a jobb választás párás vagy kültéri szekrényes alkalmazásokhoz.

Q4: Mi az a vibrációs polírozás?

A vibrációs polírozás egy hajlító eljárás, amely eltávolítja a sorját és az éles széleket az alkatrész felületéről, így egyenletes, alacsony fényű matt felületet hagy. Nem szálcsiszolt vagy tükörfényezésű. A CL252 rozsdamentes acél változaton egységes ipari megjelenést kölcsönöz visszaverődő vagy irányított felületi nyomok nélkül.

5. kérdés: A két szárny felcserélhető az ajtó és a keret között?

Nem – a levelek aszimmetrikusak (14,5 mm és 11,5 mm), ezért a szélesebb és keskenyebb oldalak rögzítettek. Fúrás vagy rögzítés előtt ügyeljen arra, hogy a zsanért a megfelelő lappal az ajtólaphoz és a kerethez igazítsa.

6. kérdés: Milyen szekrénytípusokhoz alkalmas a CL252?

A CL252 ipari szekrénypántot elektromos elosztó panelajtókon, kapcsolóberendezés-házakon, kapcsolószekrény-ajtókon és általános ipari berendezések szekrényein használják – különösen ott, ahol a kompakt, csavaros zsanér előnyben részesített, és a 90°-os nyitási szög is elegendő.
