Hegesztett parlamenti csuklópánt

A Yitai Lock nagykereskedelmi beszerzésére szolgáló panelajtó zsanérokhoz a Weld-On Parliament Pivot Hinge tizenegy változatban kapható, amelyek belső és külső menettípusokat, M6 és M8 méreteket, integrált és levehető csap-konfigurációkat, valamint 201-es és 304-es rozsdamentes acélt tartalmaznak. Az integrált típus fix csappal rendelkezik, amely alkalmas állandó telepítésre; a leszerelhető típus oldalsó kilépőcsappal rendelkezik, amely kihúzható az ajtó szerszám nélkül történő eltávolításához, amely a gyakoribb választás olyan szekrényeknél, amelyeknél karbantartás vagy beszerelés során rendszeres ajtóeltávolításra van szükség.

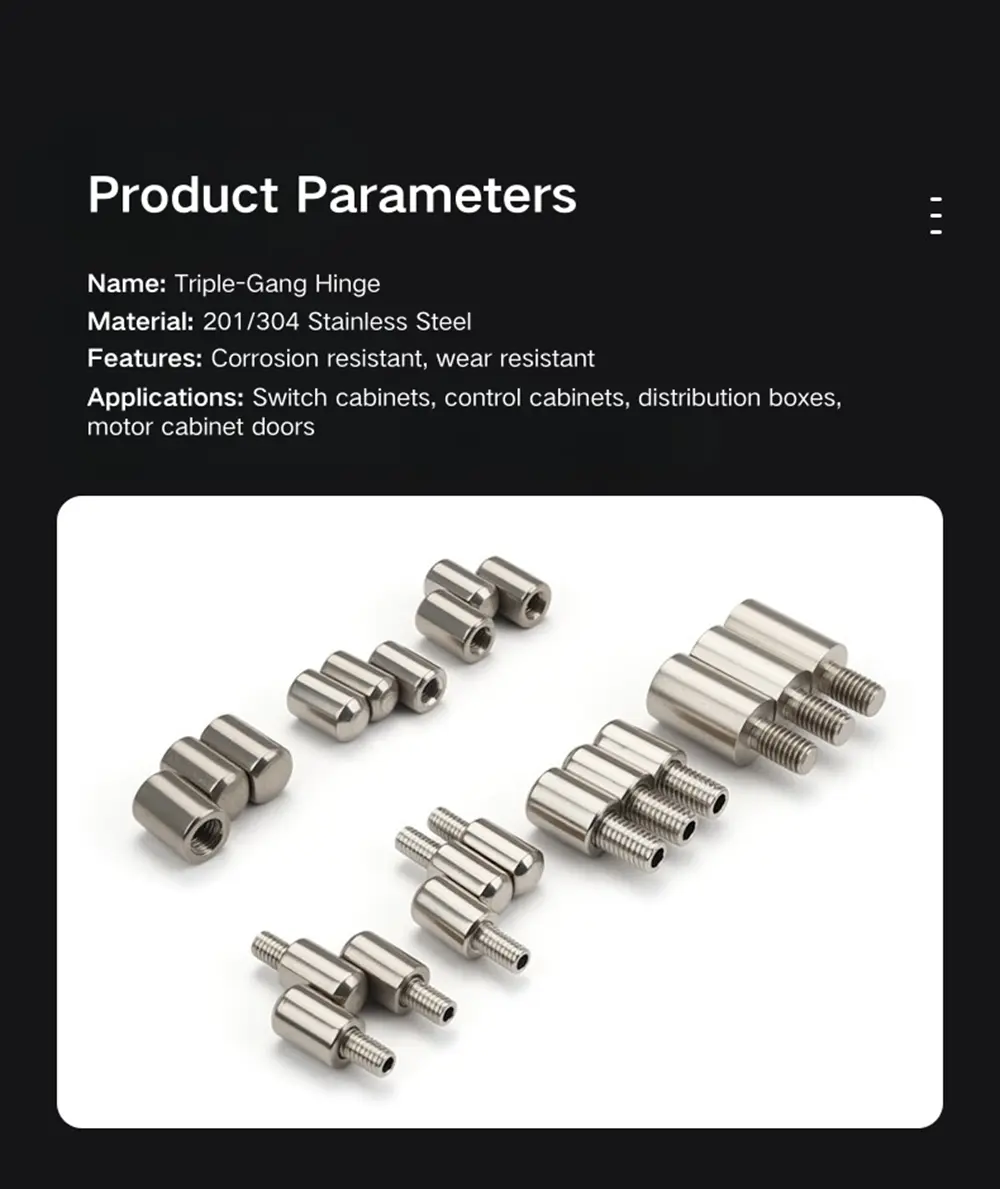

Termékmodell	M8/10/12/14/16 Felületi zsanér
Anyag	Vas/201 rozsdamentes acél/304 rozsdamentes acél
választhat színt	Rozsdamentes acél/fekete
Használat	Különféle típusú kapcsolószekrényekhez, vezérlődobozokhoz stb

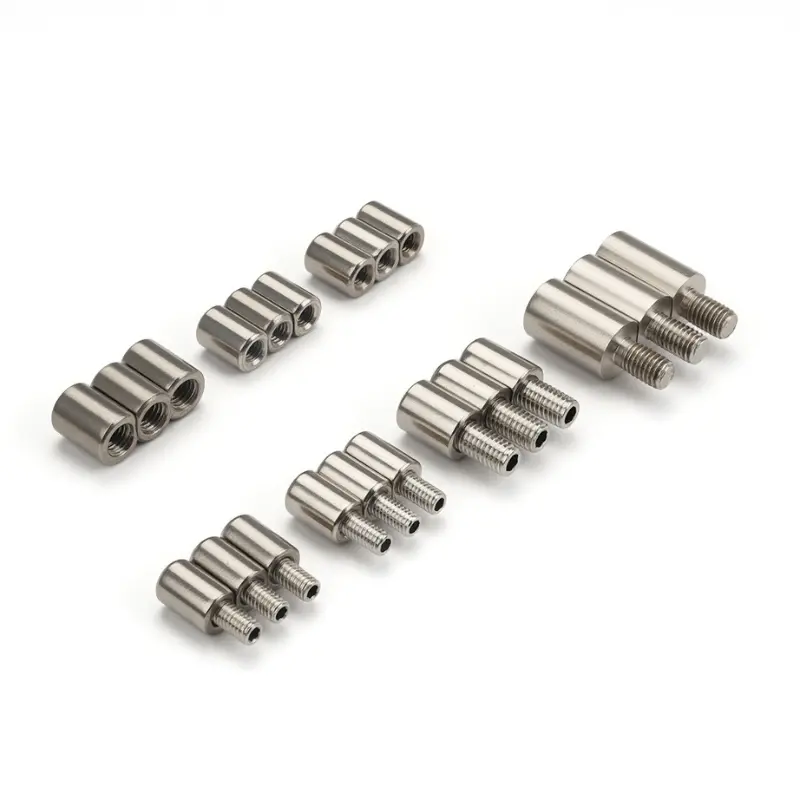

Modell opciók és menettípusok

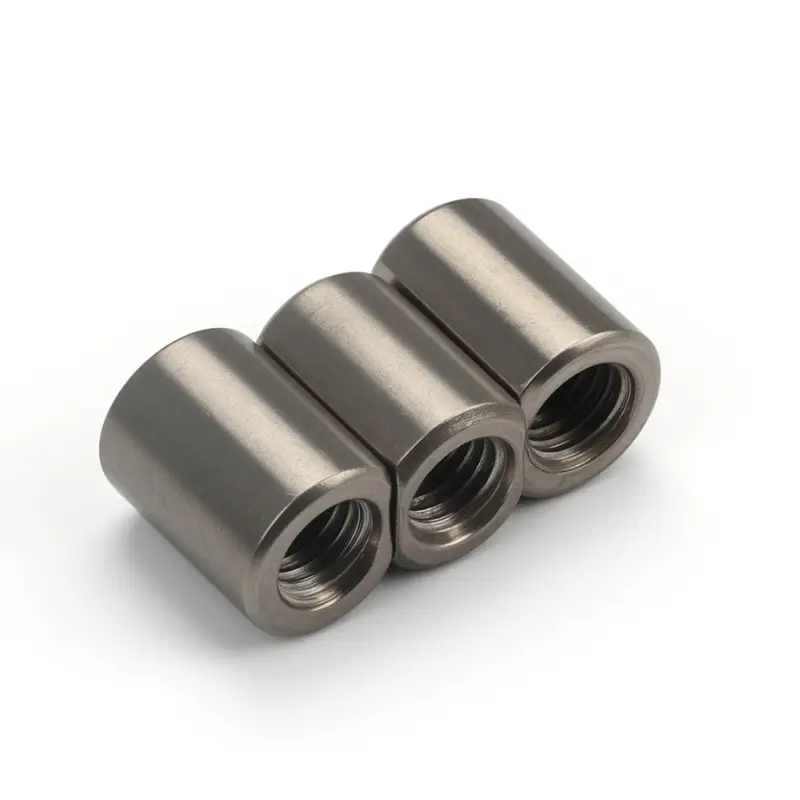

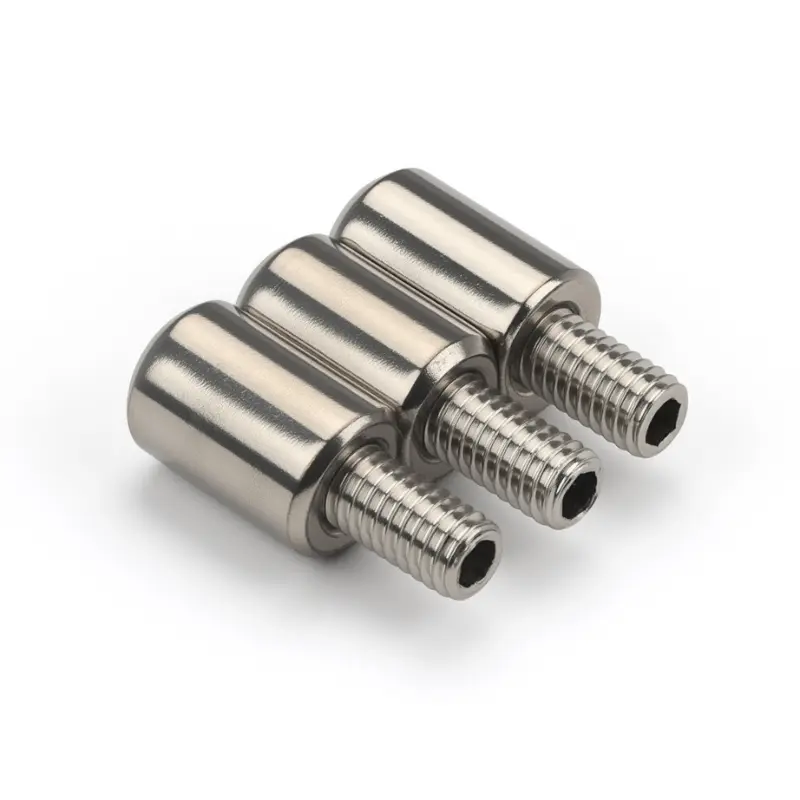

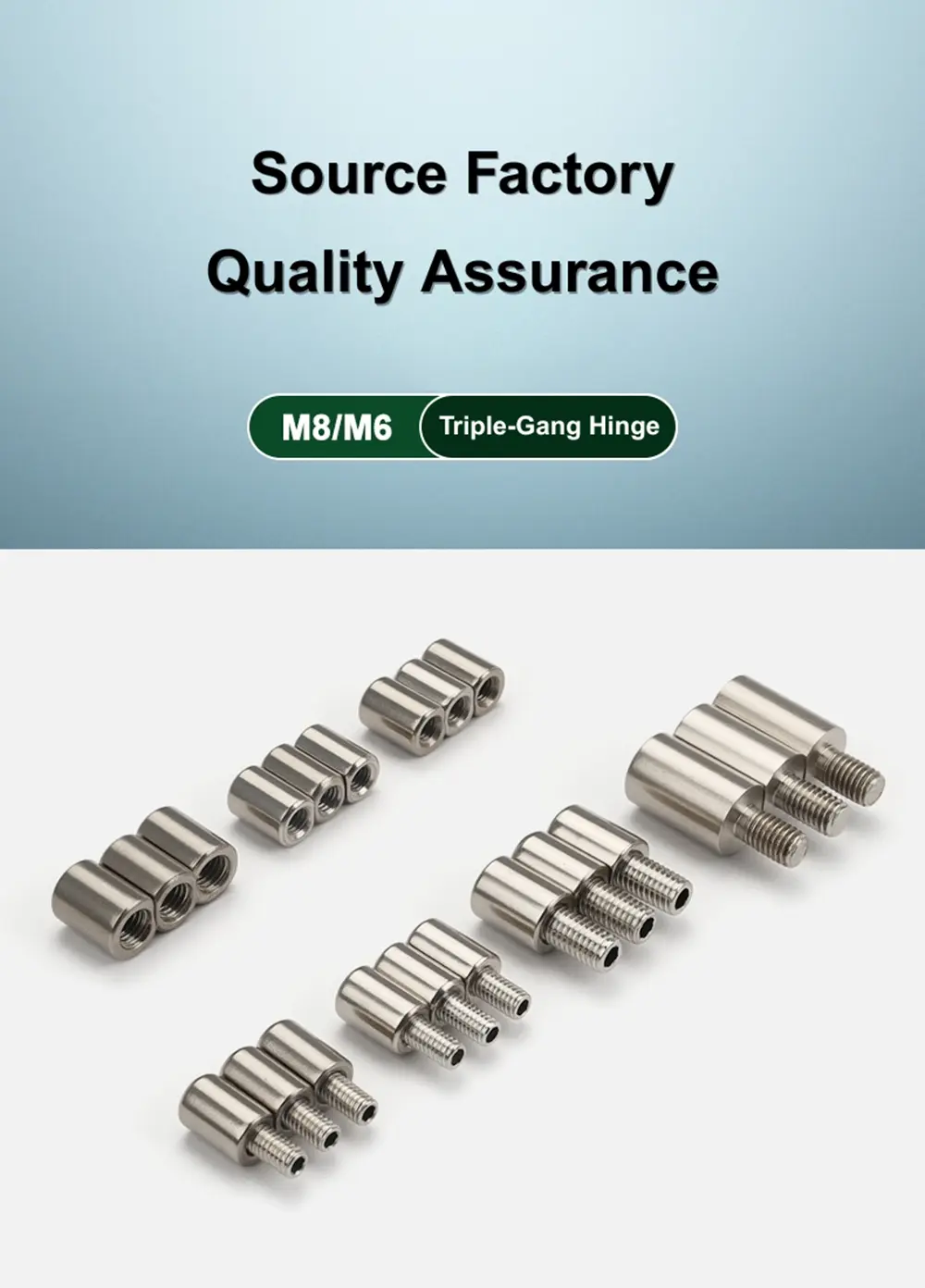

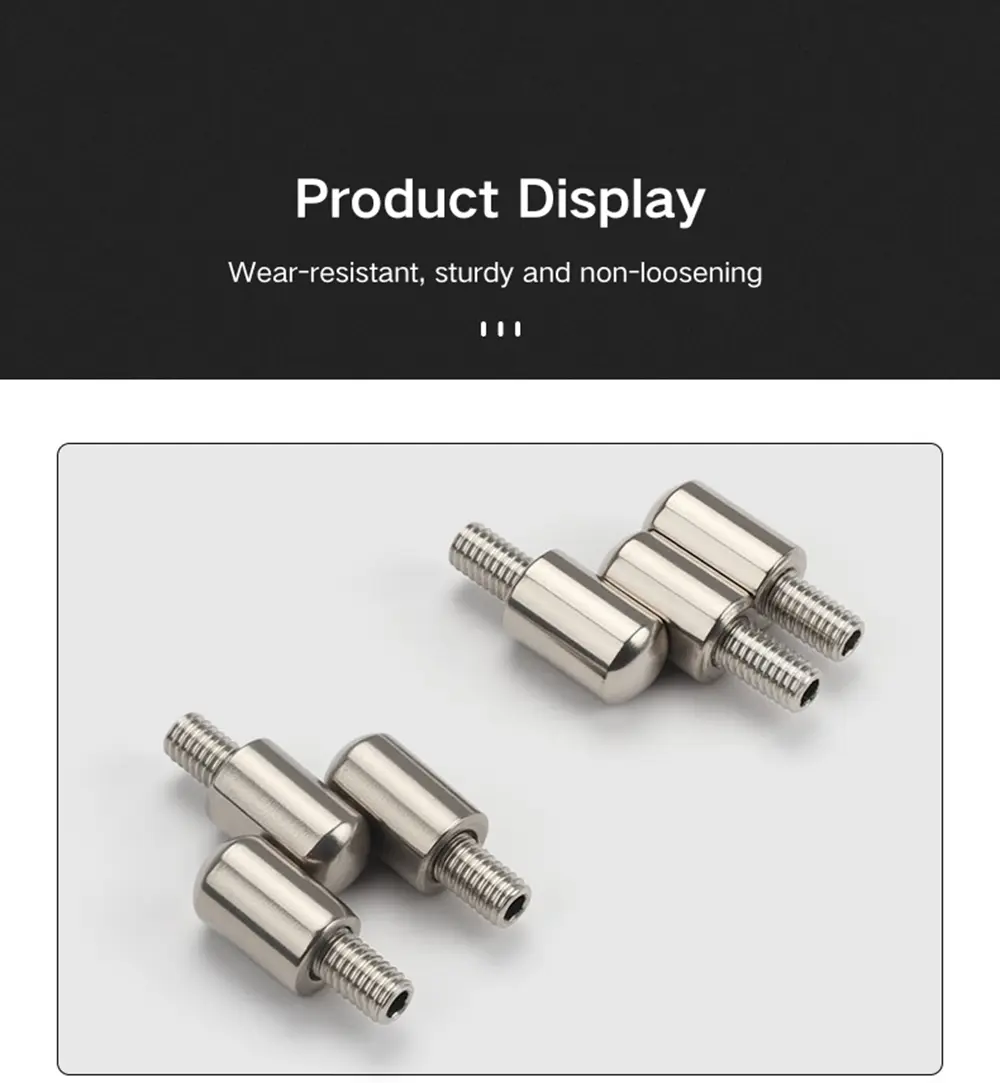

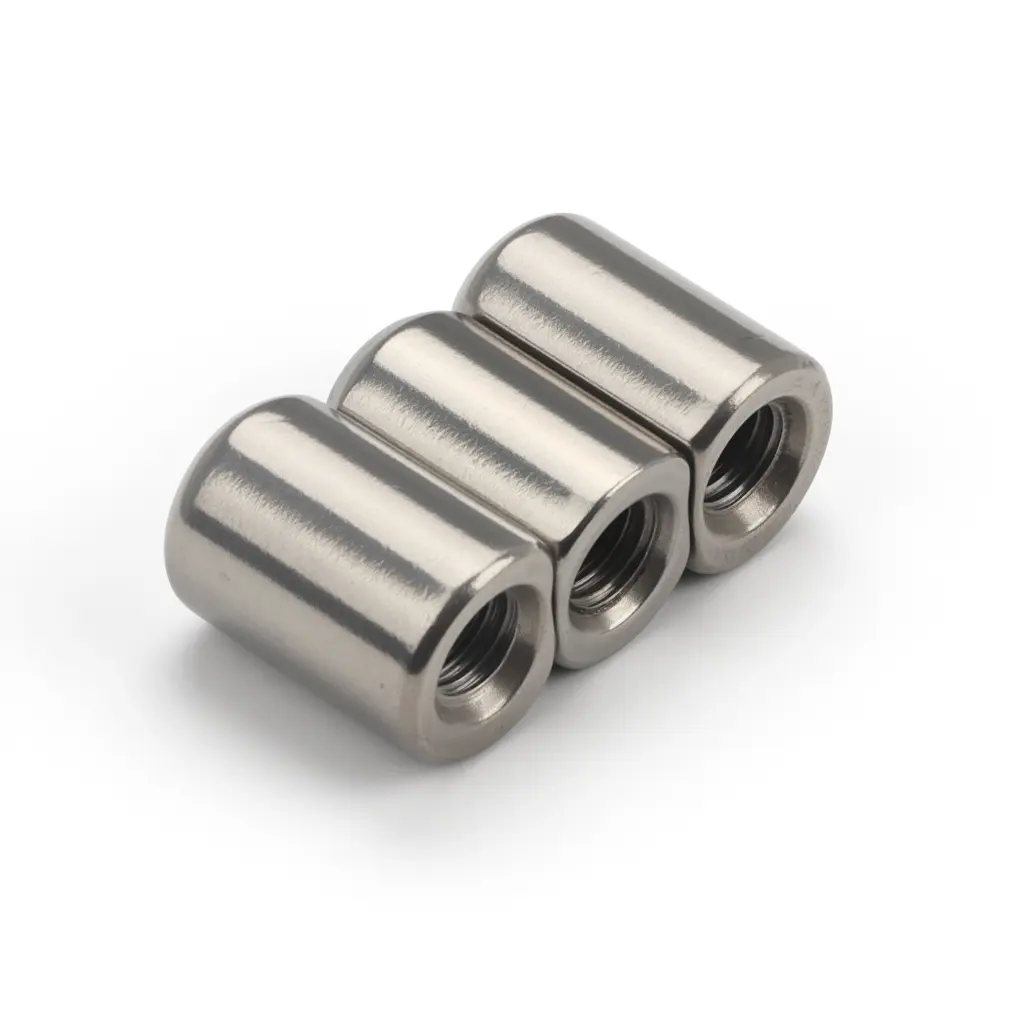

A Weld-On Parliament Pivot csuklópánt belső és külső menetes változatban kapható, M6 és M8 méretben. A külső menetes típus a rögzítő végén egy kiálló menetes csappal rendelkezik, amely közvetlenül az ajtópanelen vagy a keretben lévő menetes furatba csavarodik. A belső menetes típus a rögzítő végén egy menetes aljzattal rendelkezik, amely a panel felőli csavart fogadja. Mindkettő menettel kapcsolódik a rögzítési felülethez, majd hegesztéssel rögzíti őket az állandó, stabil telepítés érdekében.

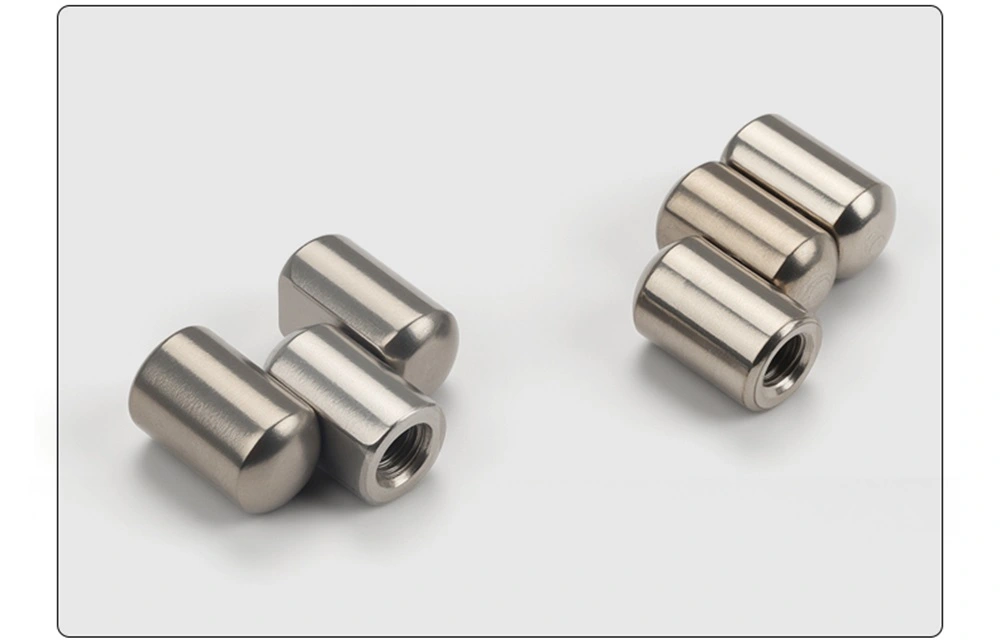

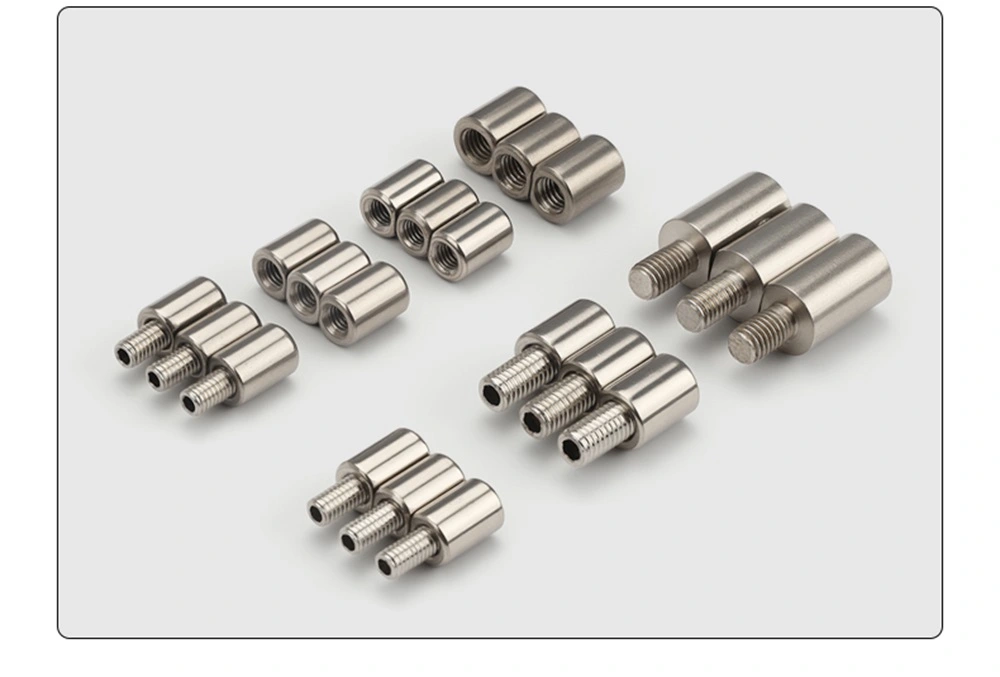

A zsanértartományon belül az M6 külső menetes integrált típus és az M6 belső menetes integrált típus a fix csapos változatok – a csap a csuklópánt testének része, és nem távolítható el. Az összes többi változat levehető, oldalsó lyukkal a hengeren keresztül, amely lehetővé teszi a csap kicsúsztatását, amikor az ajtónak le kell válnia. Az M8×16 külső menetes változat a kínálat leghosszabb csapopciója, amely nagyobb beépítési mélységű panelekhez alkalmas.

Szerkezet és méretek

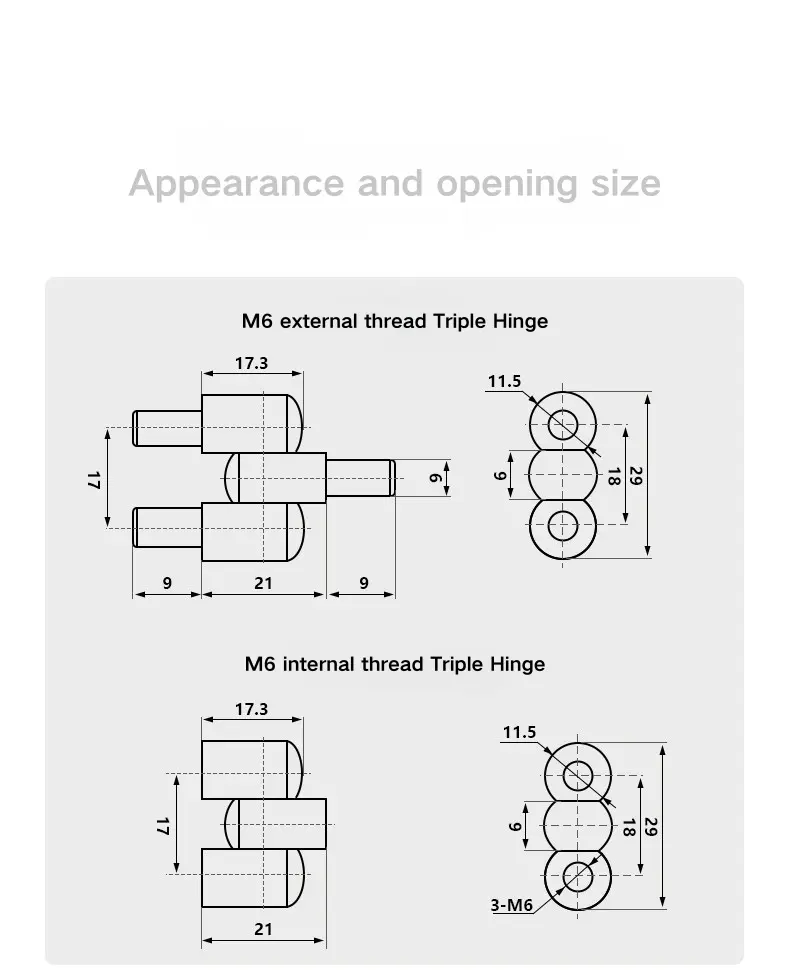

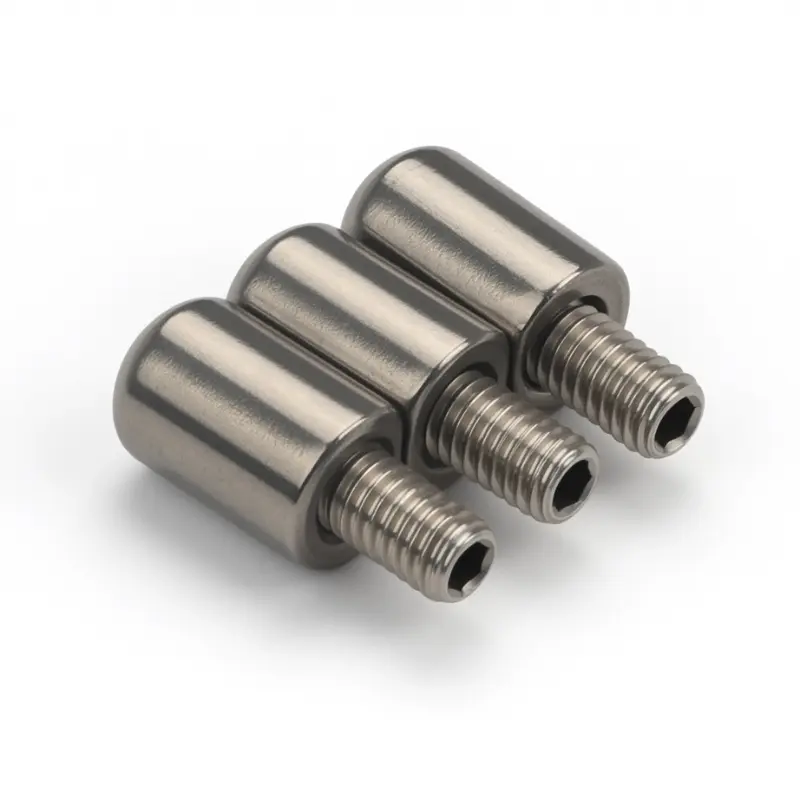

Az M6 Weld-On Parliament forgópánt teljes hossza 17,3 mm, középső hengerfesztávolsága 21 mm. A külső menetes változat mindkét végén 9 mm-es csaphosszabbítást ad, így a teljes szélesség 39 mm. A hármas csőköteg 29 mm teljes magasságú három 9 mm-es, 18 mm-es szakaszon és a felső csuklón, 11,5 mm-es hordószélességgel és 6 mm-es tűátmérővel.

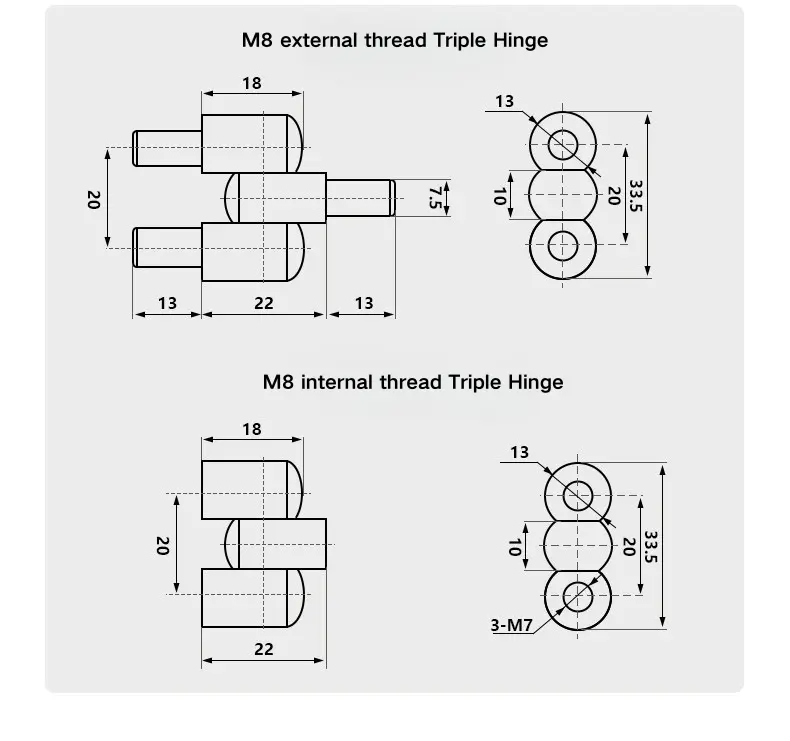

Az M8 forgópánt arányosan nagyobb, testhossza 18 mm, középső fesztávja 22 mm. A külső menetes változat mindkét oldalon 13 mm-es csaphosszabbítást tesz lehetővé, így a teljes szélesség 48 mm. A hármas csőköteg 33,5 mm teljes magasságban fut három szakaszon – 10 mm, 20 mm és a felső csuklón – 13 mm-es hordószélességgel és 7,5 mm-es tűátmérővel. A belső menetes M8 változat 3×M7 menetes csatlakozóaljzatokat használ.

Telepítés és Pin-konfiguráció

A Weld-On Parliament Pivot csuklópántot úgy kell felszerelni, hogy a csap vagy a foglalat végét becsavarják az ajtópanel vagy a keret rögzítési pontjába, majd hegesztéssel rögzítik a pozíciót. A menetösszeköttetés és a hegesztés ezen kombinációja biztonságos rögzítést biztosít, amely kezeli mind az ajtókeringés okozta forgási terhelést, mind a használat során a zsanérra ható oldalirányú erőket.

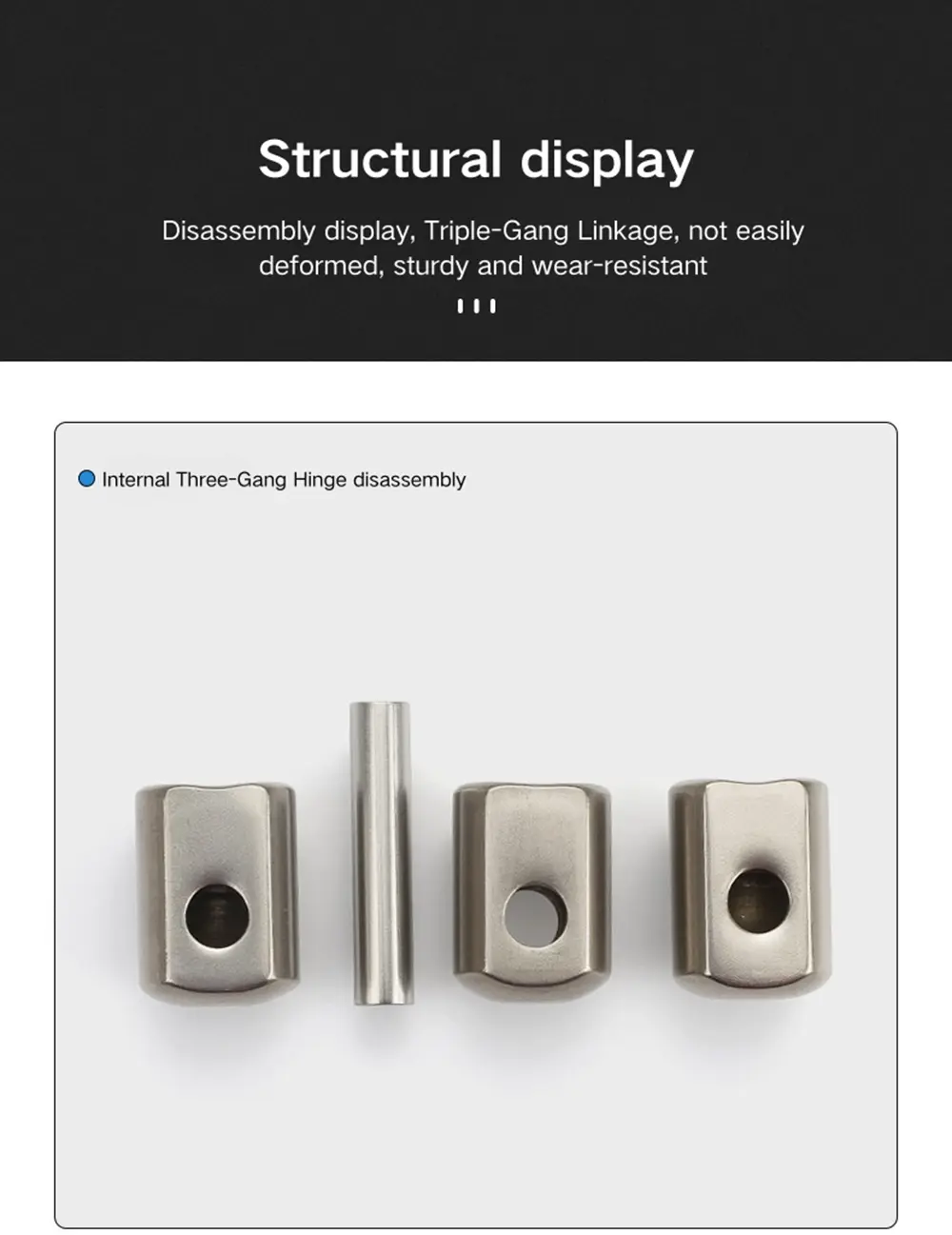

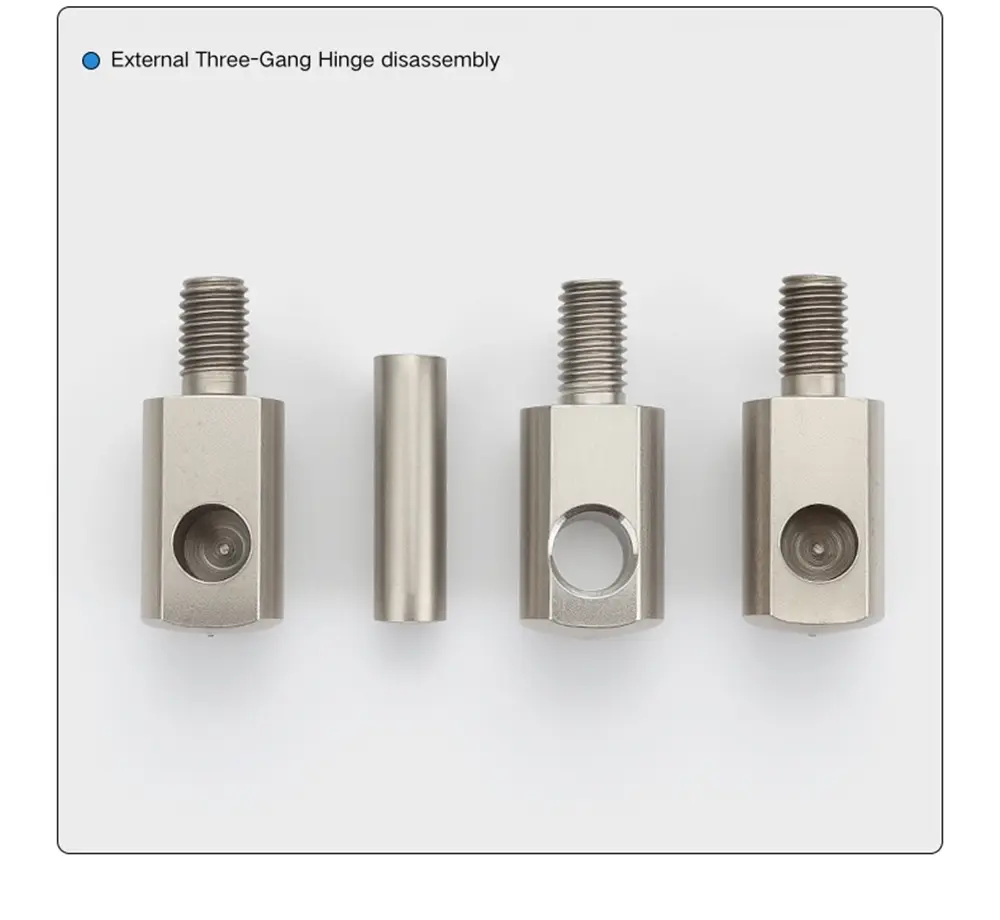

Ennek az egységnek a levehető változatainál a csap a hordótesten lévő oldalsó lyukon keresztül lép ki, és kihúzható, hogy az ajtót leválaszthassa a keretről anélkül, hogy megzavarná a hegesztett rögzítést. Az integrált változatok nem rendelkeznek oldalsó furattal; a csap a henger belsejében van rögzítve, és a zsanér nem az ajtó eltávolítására szolgál. Az integrált és a levehető közötti választás azon múlik, hogy az ajtó eltávolítása szükséges-e a szekrény élettartama során.

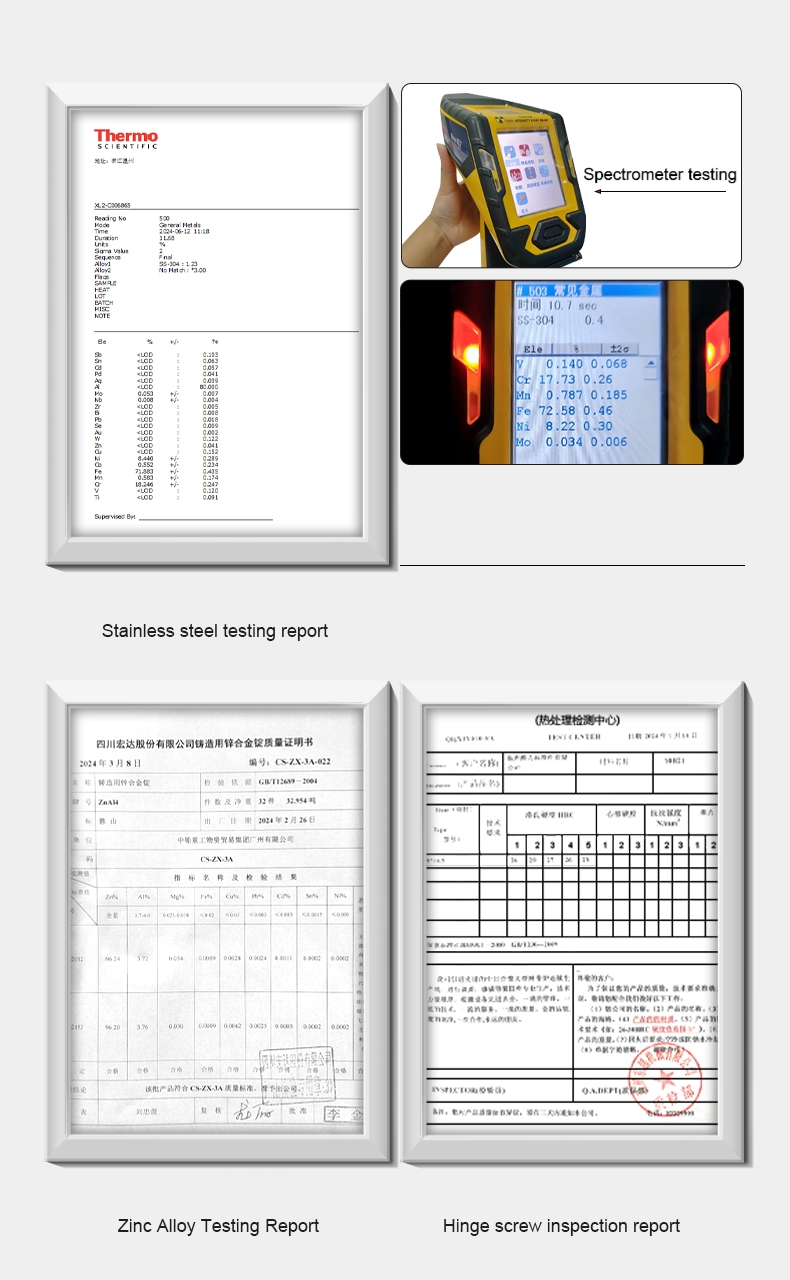

Anyag és felületkezelés

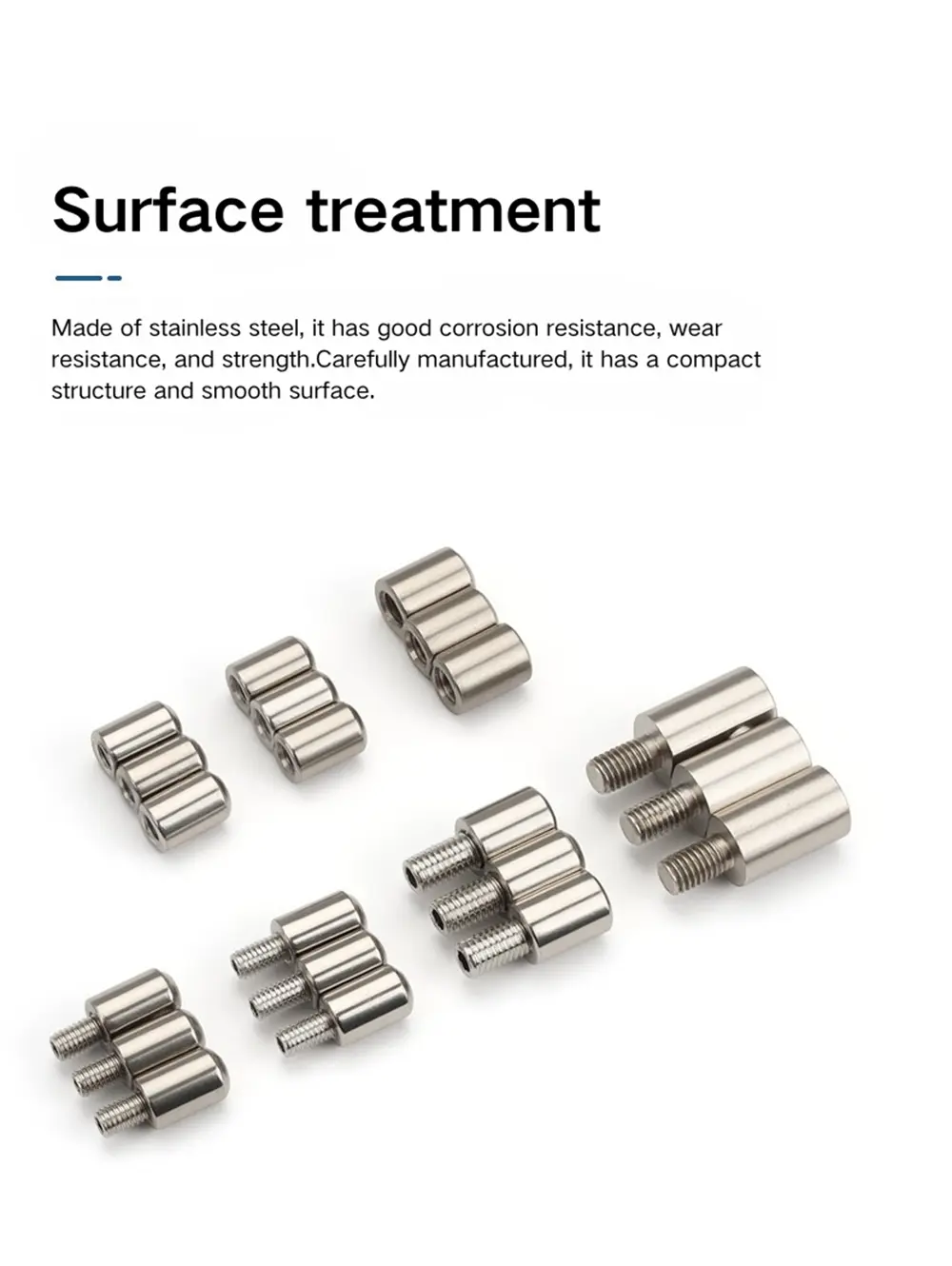

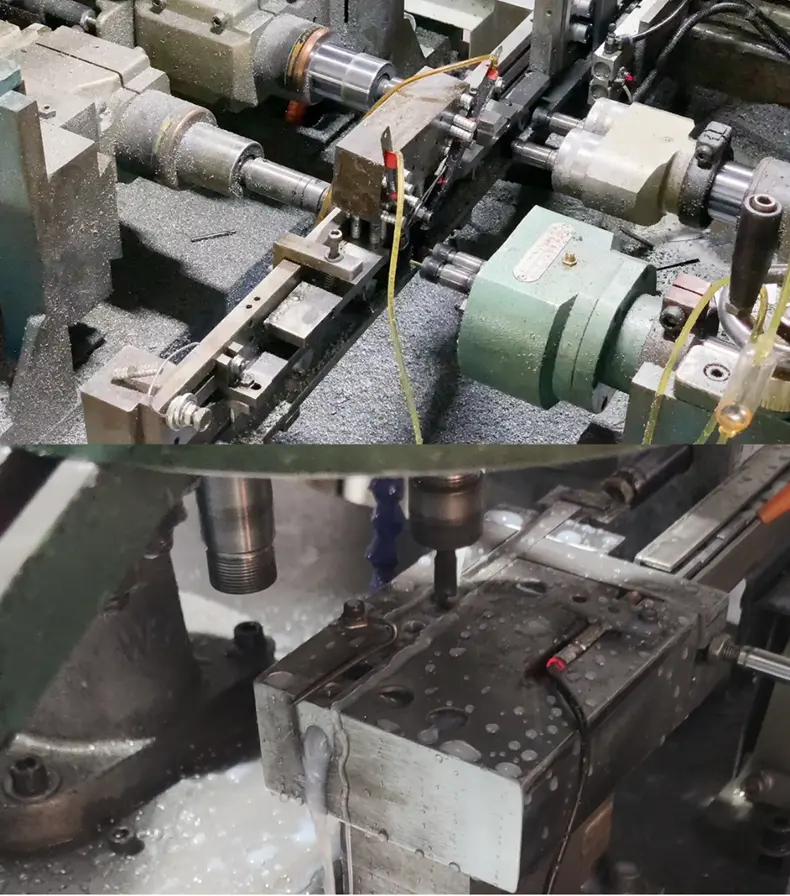

Ez a moduláris 201 és 304 rozsdamentes acél kivitelben kapható, mindkettő vibrációs polírozással van ellátva. A vibrációs polírozási eljárás eltávolítja a sorját és az éles széleket, és egyenletes, alacsony fényű matt felületet biztosít – ez nem szálcsiszolt vagy tükörfényezés. Mindkét minőség ugyanúgy néz ki polírozás után; a különbség a korrózióállóságban van.

A 201-es rozsdamentes acél megfelelő korrózióállóságot biztosít a beltéri elektromos szekrények és elosztópanelek számára, mérsékelt környezetben, és ez a költséghatékonyabb megoldás az egész termékcsaládban. A 304-es rozsdamentes acélból készült Weld-On Parliament Pivot Hinge a jobb választás kültéri burkolatokhoz, párás környezetben vagy olyan telepítésekhez, ahol a hosszú távú korrózióállóság határozott követelmény. Mindkettő elérhető a sorozat legtöbb menetméret- és tűkonfiguráció-kombinációjában.

GYIK

1. kérdés: Milyen változatok állnak rendelkezésre ebben a csuklópánt-tartományban?

A választék tizenegy változatot foglal magában: belső és külső menet M6 és M8 méretben, 201 és 304 rozsdamentes acélon, integrált és levehető csapos konfigurációkban. Az M8×16 külső menet kiterjesztett csapos opcióként is elérhető a mélyebb panelszereléshez.

2. kérdés: Mi a különbség az integrált és a leválasztható típusok között?

Az integrált típus rögzített csappal rendelkezik – nem távolítható el, és a zsanér nem az ajtó szétszerelésére szolgál. A levehető típusnak van egy oldalsó kimeneti nyílása a hengeren keresztül; a csap kicsúszik, hogy az ajtót szerszám nélkül le lehessen emelni a keretről vagy a hegesztett rögzítés megzavarása nélkül.

Q3: Mi a különbség a belső és a külső menet között?

A külső menetes változat egy kiálló csappal rendelkezik, amely a panelen vagy a kereten lévő menetes furatba csavarodik. A belső menetes változat menetes foglalattal rendelkezik, amely a panel felőli csavart fogadja. Mindkettőt a helyükre hegesztik a menetvágás után az állandó telepítéshez.

4. kérdés: Hogyan van felszerelve ez a zsanér?

A beszerelés magában foglalja a csap vagy az aljzatvég becsavarását az ajtópanel vagy a keret rögzítési pontjába, majd a hegesztést a zsanér tartós rögzítéséhez. A menetkötés és a hegesztés kombinációja stabilan tartja a csuklópántot az ajtó forgási terhelése és az oldalirányú erők hatására is.

5. kérdés: Melyek az M6 és M8 verziók legfontosabb méretei?

Az M6 Weld-On Parliament Pivot csuklópánt teste 17,3 mm hosszú, 21 mm-es középső fesztávval és 6 mm-es csapátmérővel. A háromszoros hordóköteg 29 mm magas és 11,5 mm széles. Az M8-as változat 18 mm-es testtel, 22 mm-es középső fesztávval, 7,5 mm-es csapátmérővel és 33,5 mm-es hordómagassággal rendelkezik, 13 mm széles.

Q6: Mi az a vibrációs polírozás?

A vibrációs polírozás egy gördülő eljárás, amely eltávolítja a sorját és az éles széleket az alkatrész felületéről, így egyenletes, alacsony fényű matt felületet eredményez. Nem szálcsiszolt vagy tükörfényezésű. A csuklópánt 201-es és 304-es rozsdamentes változata is ugyanazon a vibrációs polírozási eljáráson megy keresztül.

Q7: Melyik rozsdamentes acél minőséget válasszam?

A 201 rozsdamentes acél szabványos beltéri elektromos szekrényekhez és elosztópanelekhez használható, ahol a korróziónak való kitettség mérsékelt. A 304-es rozsdamentes acél a jobb választás kültéri házakhoz, magas páratartalmú környezetekhez vagy olyan telepítésekhez, ahol a hosszú távú korrózióállóság szigorú követelmény.
