Elosztó panel kivehető csuklópánt

Azok számára, akik mennyiségben szerzik be a kapcsolószekrény hardverét a Yitai Lock-tól, érdemes az elosztópanel eltávolítható csuklópántot CL250 sorozatban összehasonlítani a rendelés leadása előtt, mivel a szerkezeti kialakítás egységes, de a méretek modellenként eltérőek. A kivehető kialakítás azt jelenti, hogy az ajtó felszerelése után szerszám nélkül leemelhető, ami praktikus tulajdonság a szerelősoroknál és a helyszíni karbantartásnál egyaránt. Mindkét beépítési mód – csavar és hegesztés – támogatott, így a zsanér módosítás nélkül illeszkedik a legtöbb gyártási munkafolyamatba.

Modell opciók és méretek

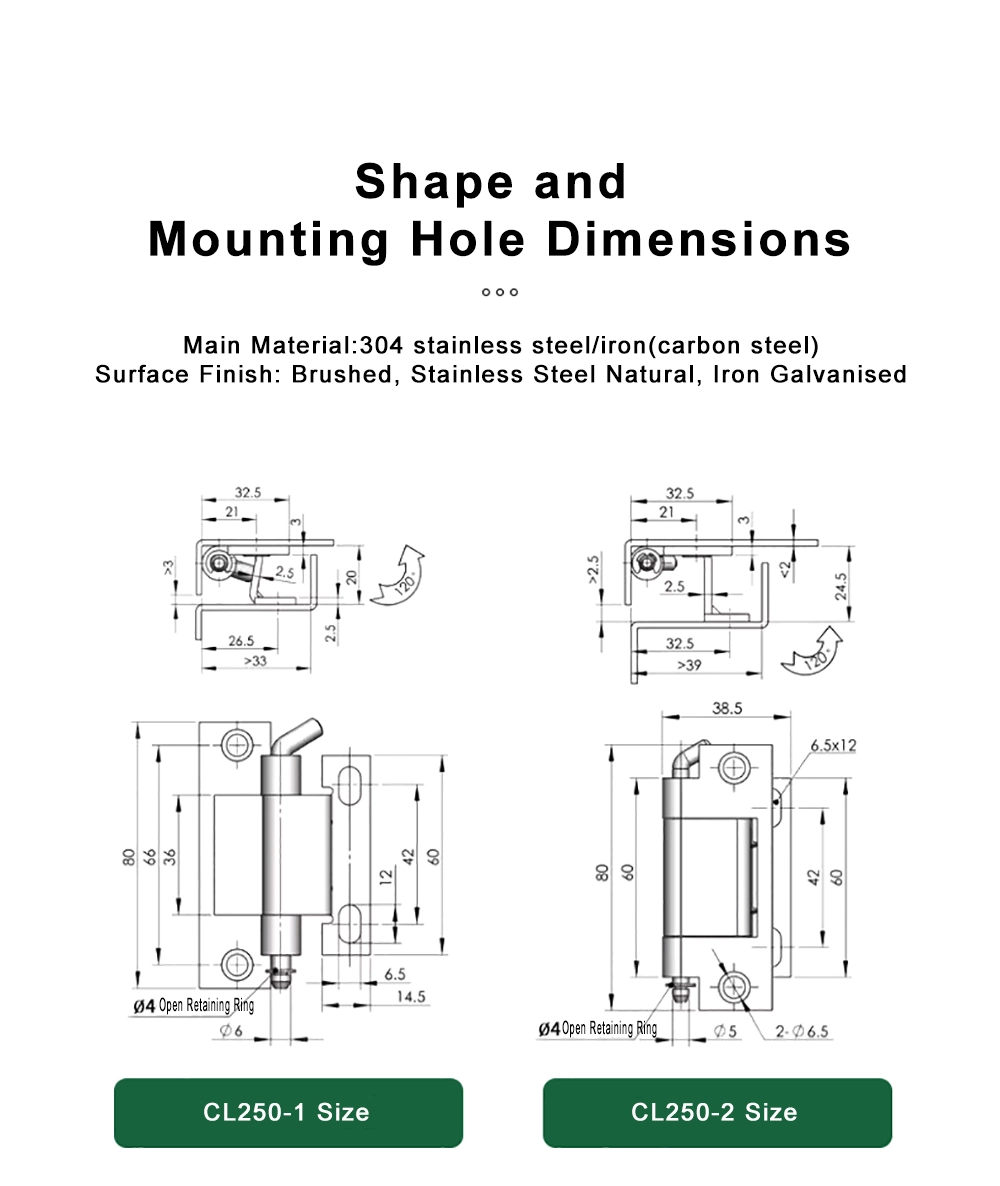

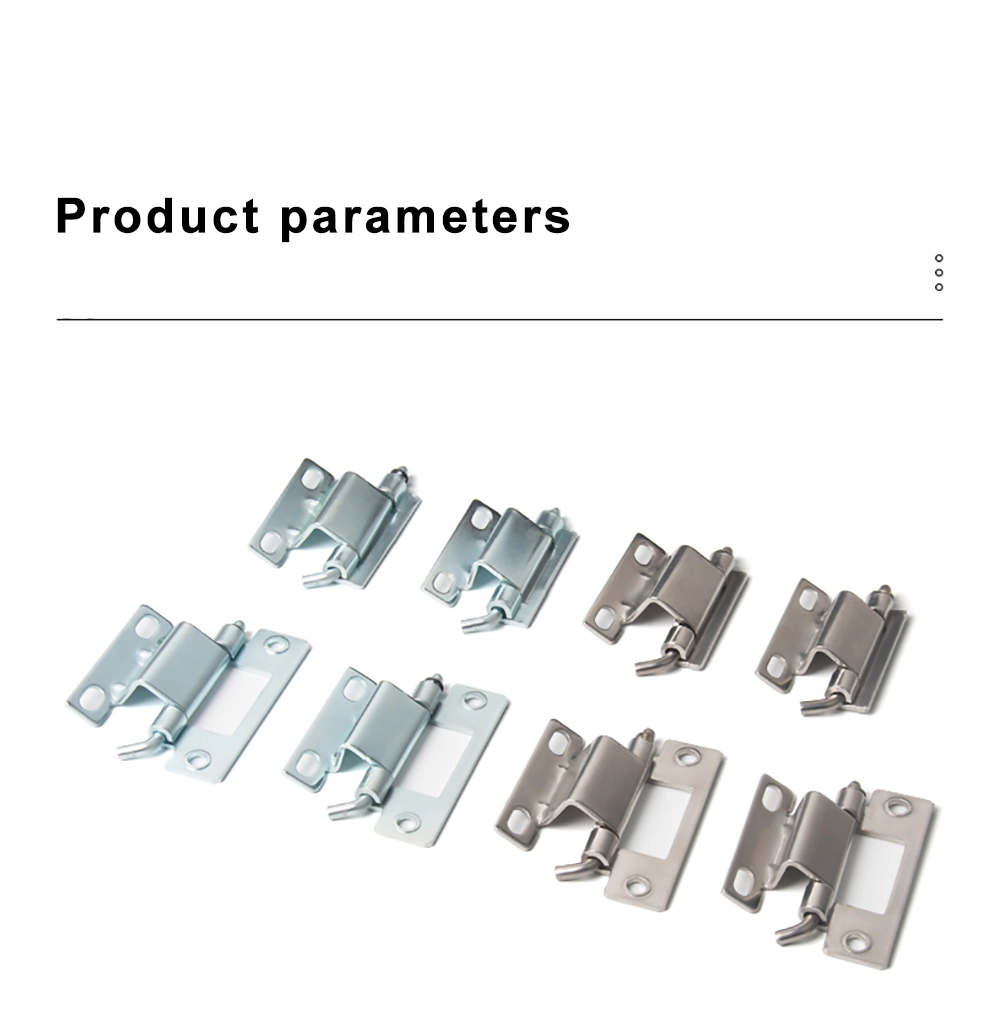

A Distribution Panel Removable Hinge CL250 sorozat négy, azonos alapszerkezetű, de eltérő méretű modellt takar. A CL250-1 teljes magassága 80 mm, a csuklópánt teste 66 mm, a teljes mélysége 33 mm, a hordó átmérője pedig Φ6 mm. A CL250-2 megosztja a 80 mm-es teljes magasságot, és 60 mm-es testhosszt, legalább 39 mm-es mélységet, valamint Φ5 mm-es hengert használ, két Φ6,5 mm-es rögzítőlyukkal, egymástól 6,5 × 12 mm-es távolságra.

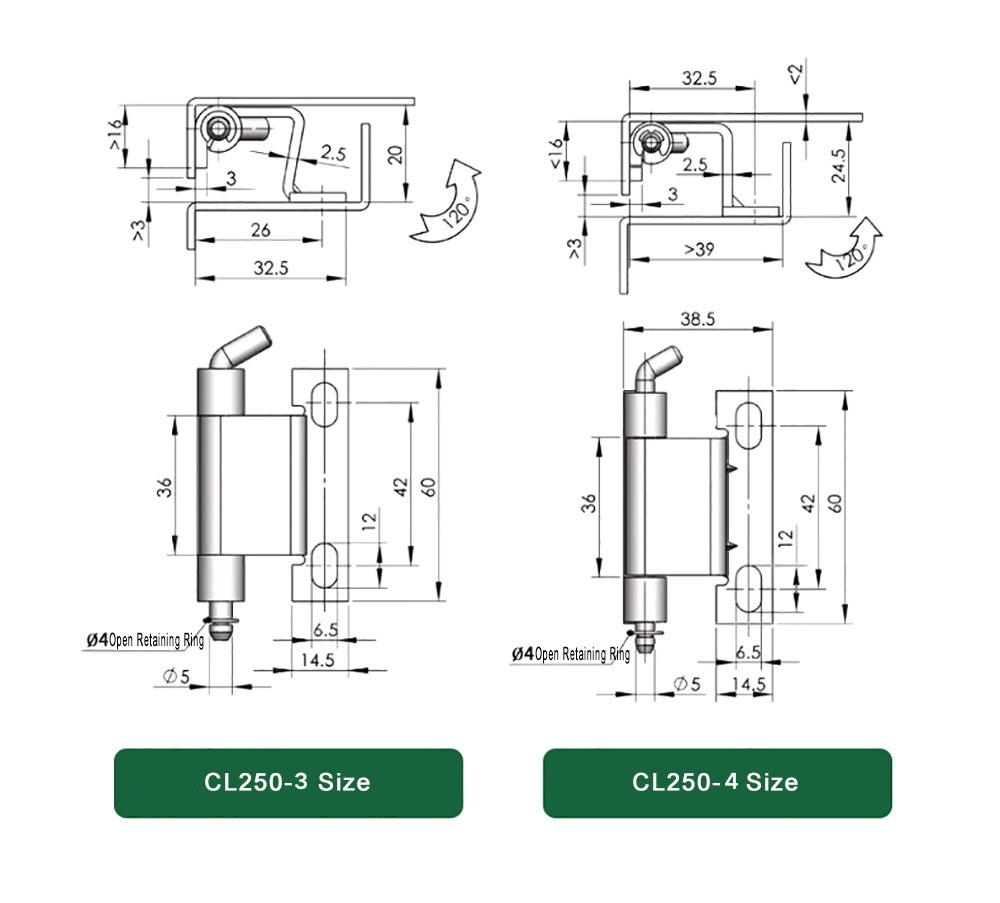

A CL250-3 és CL250-4 a kompaktabb opciók az elosztópanel eltávolítható csuklópánt kínálatában. Mindkettő csuklópánt testmagassága 36 mm, teljes magassága 60 mm, alapszélessége 14,5 mm, hordója Φ5 mm. A CL250-3 mélysége 32,5 mm, míg a CL250-4 38,5 mm-re megy. Mind a négy modell Φ4 nyitott rögzítőgyűrűt használ a csap rögzítéséhez.

Rúdtípusok és nyitási szög

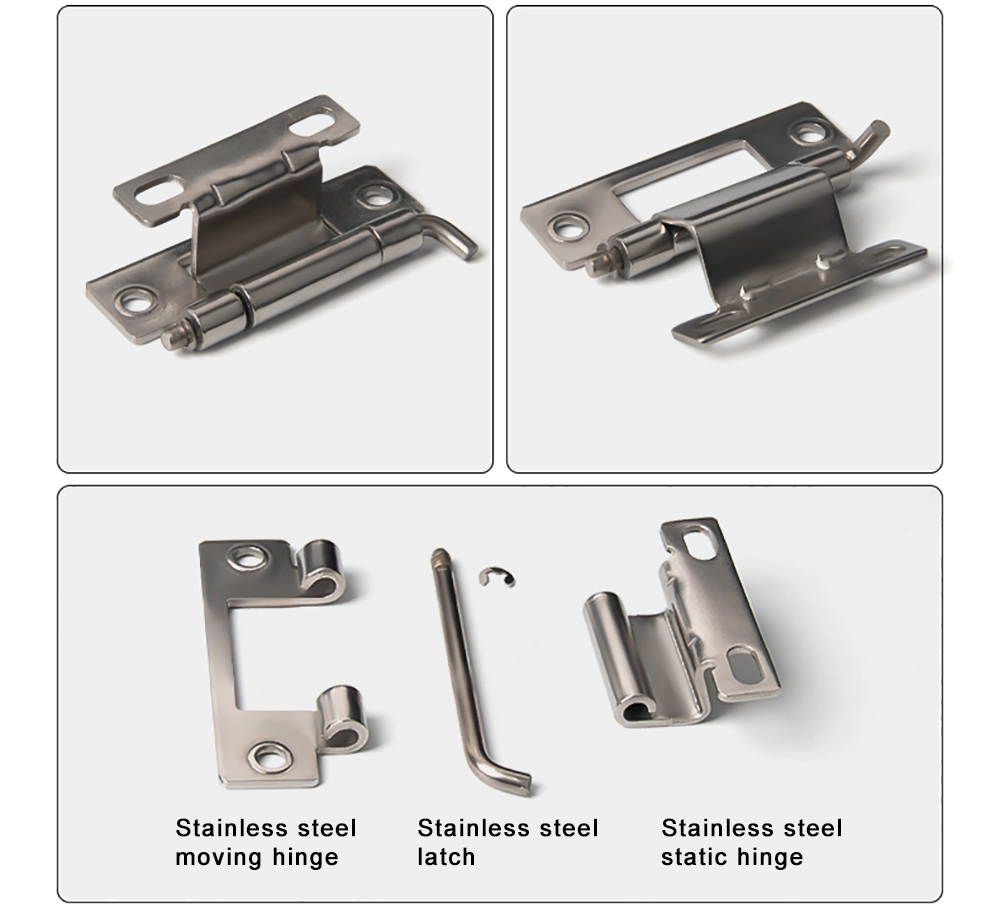

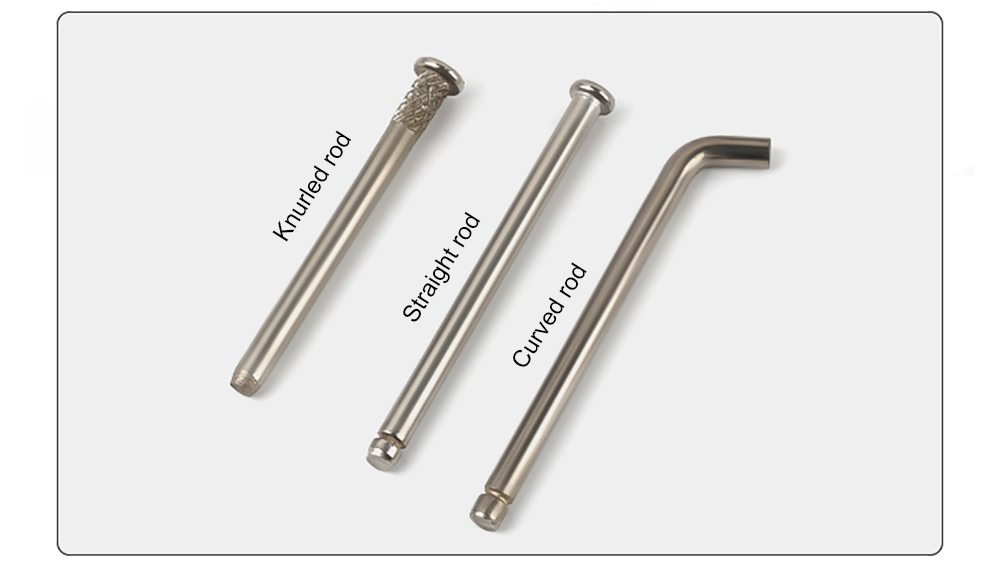

Az elosztópanel eltávolítható csuklópántjának egyik praktikusabb részlete a három bottípus választása: recézett, egyenes és ívelt. A recézett rúd tapadási textúrát ad a csapnak, ami segít ellenállni a vibráció hatására bekövetkező kilazulásnak. Az egyenes rúd a standard opció, és megfelel a legtöbb általános burkolati alkalmazásnak. Az ívelt rúd úgy van kialakítva, hogy megkönnyítse a csapok kézi eltávolítását, ami hasznos lehet ott, ahol gyakran hozzáférnek a zsanérhoz, vagy szűk helyeken.

Az elosztópanel eltávolítható csuklópántjain lévő összes rúdtípus ugyanazzal a Φ4 nyitott rögzítőgyűrűvel működik, amely rögzíti a csapot, miután beült. A teljes CL250-es sorozat nyitási szöge körülbelül 120°, ami elegendő helyet biztosít a legtöbb szekrényajtó-hozzáférési igényhez anélkül, hogy teljes 180°-os kilengést igényelne.

Telepítés és szerelés

Az elosztópanel eltávolítható csuklópántja két beépítési módot támogat – csavaros rögzítést és hegesztést –, ami azt jelenti, hogy használható fémlemez burkolatokban és csavaros szekrényekben egyaránt. A csavarozáshoz a CL250-1 egyetlen Φ6,5 mm-es nyílást használ, míg a CL250-2 és CL250-3/4 modellek ovális nyílásokat vagy kettős furatokat használnak, amelyek lehetővé teszik a helyzet beállítását a telepítés során.

A felszerelést követően az elosztópanel eltávolítható csuklópántja lehetővé teszi az ajtólap eltávolítását a csap meghúzásával – nincs szükség szerszámra. Emiatt jól illeszkedik azokhoz a házakhoz, amelyek rendszeres ajtóeltávolítást igényelnek a vezetékekhez való hozzáféréshez vagy a belső karbantartáshoz. A rögzítőgyűrű megakadályozza, hogy a csap meglazuljon a rendszeres használat során, így nem áll fenn annak a veszélye, hogy az ajtó váratlanul kiszakad a működés közben.

Alkalmazási forgatókönyvek

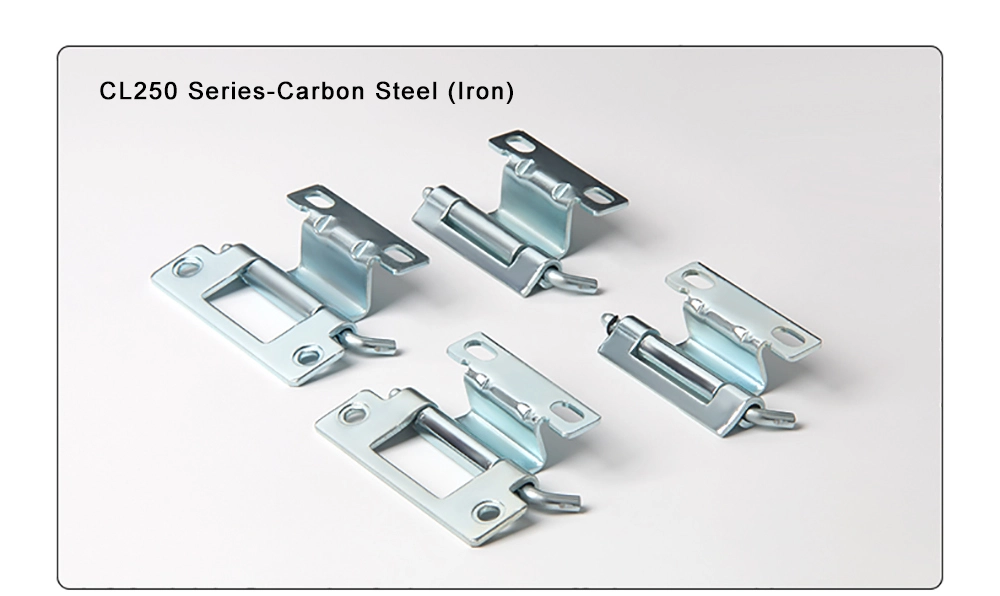

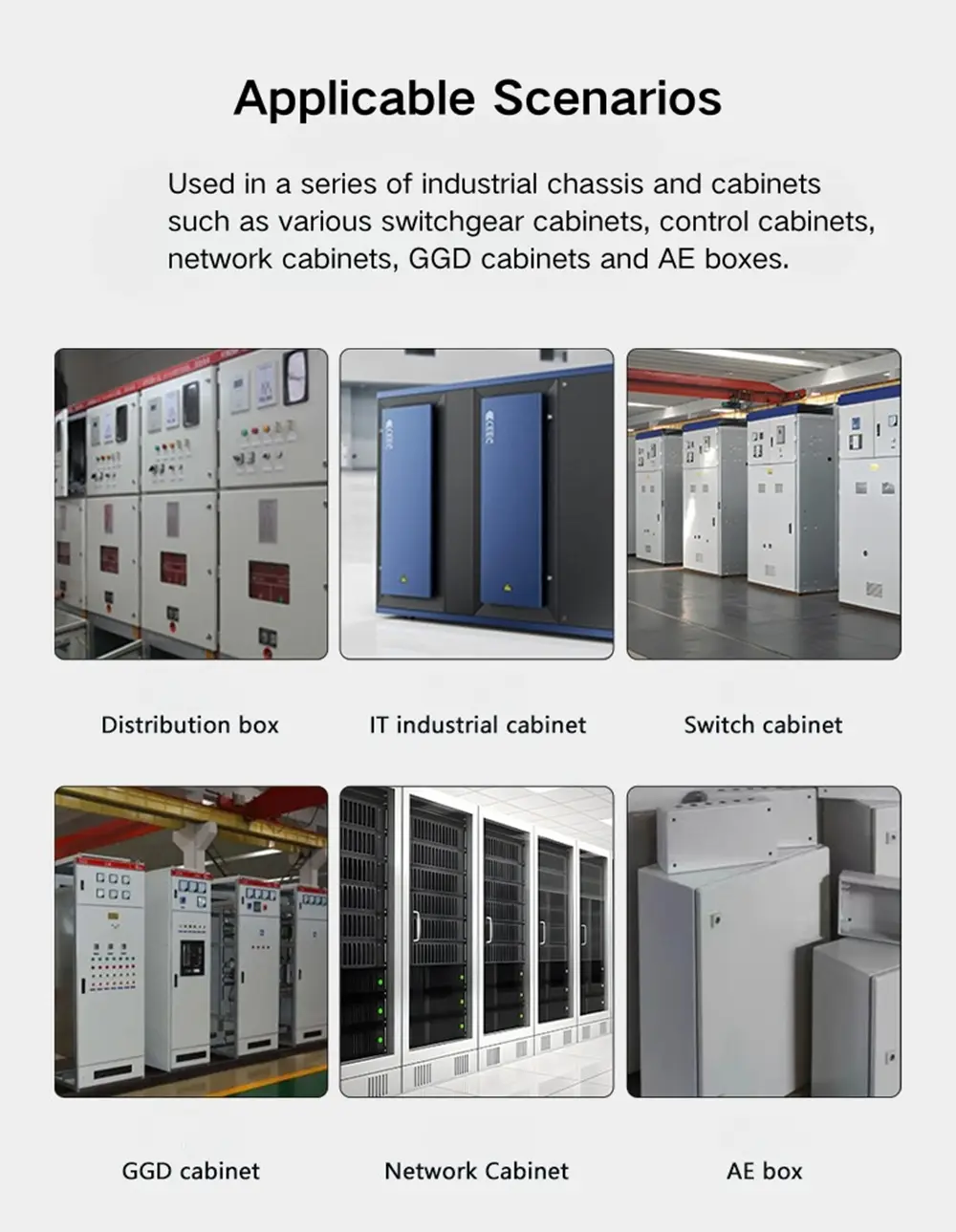

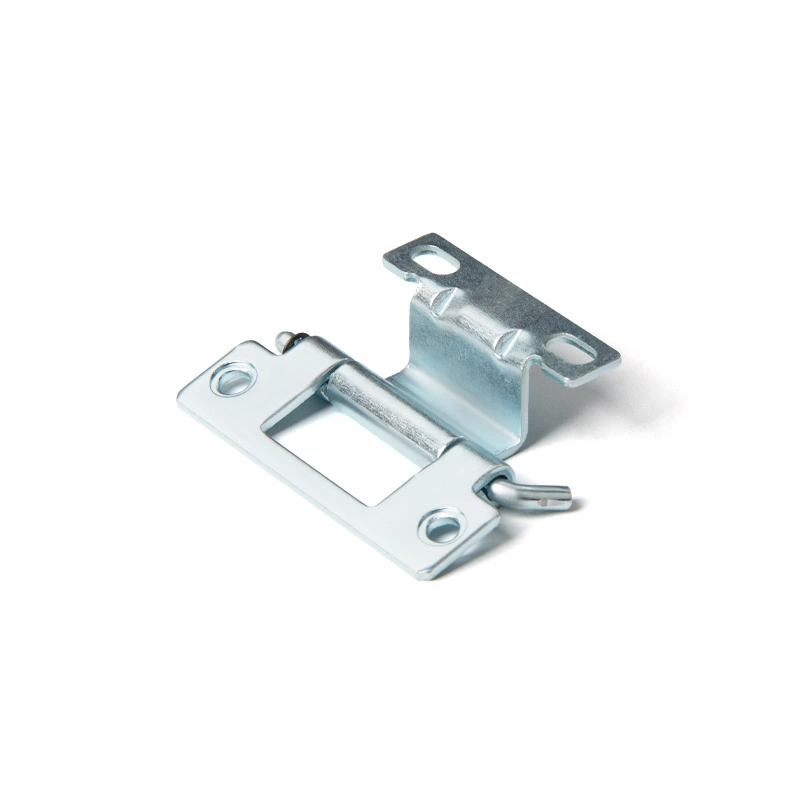

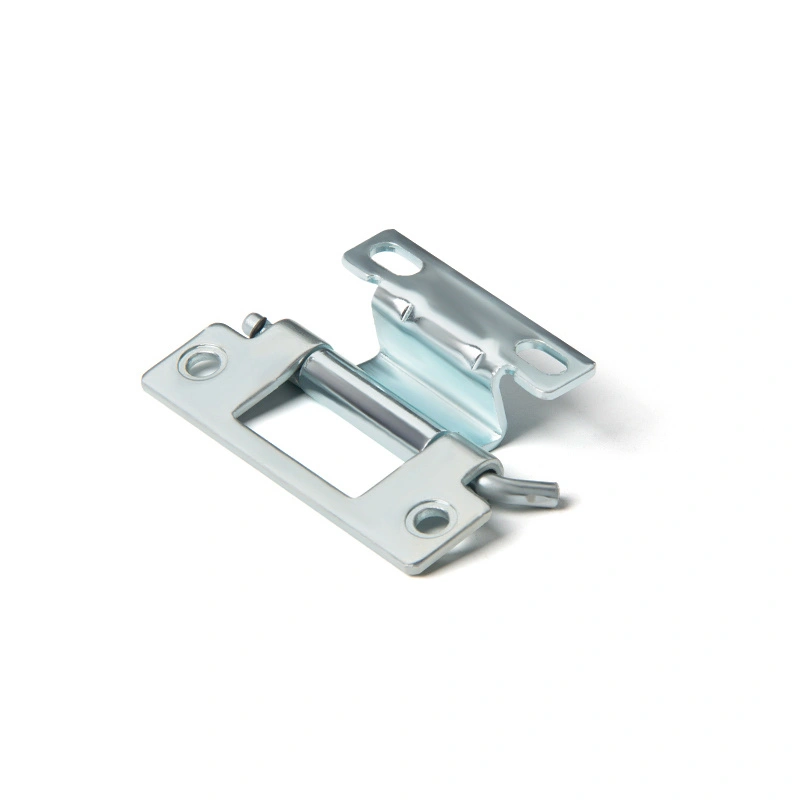

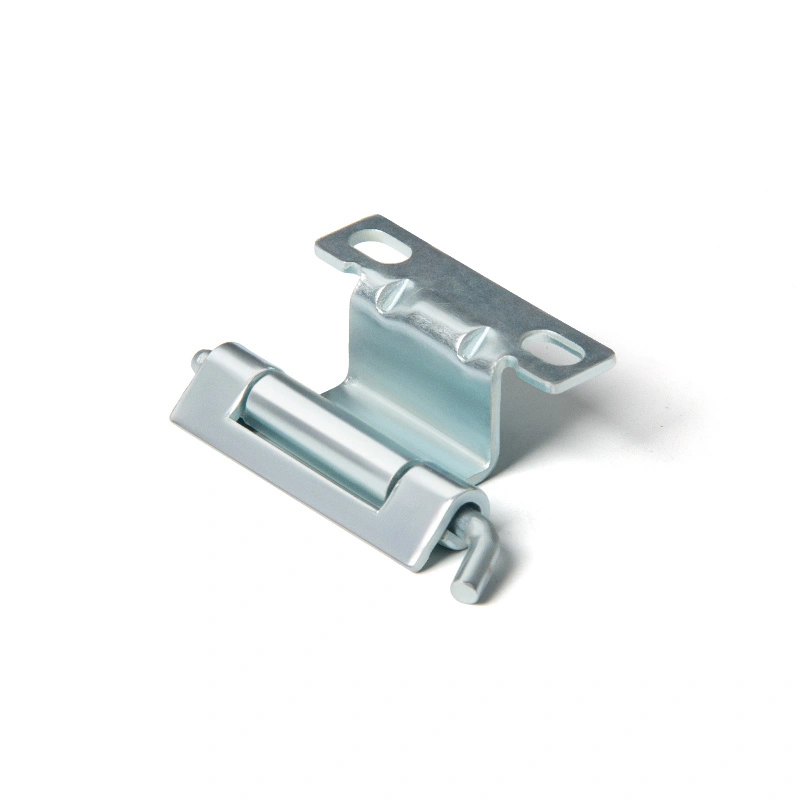

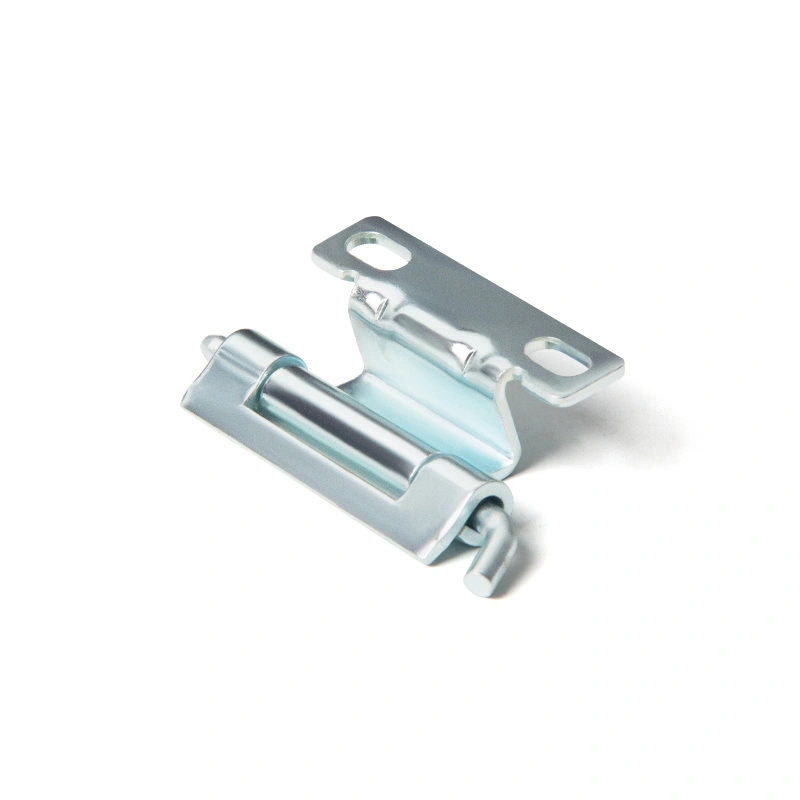

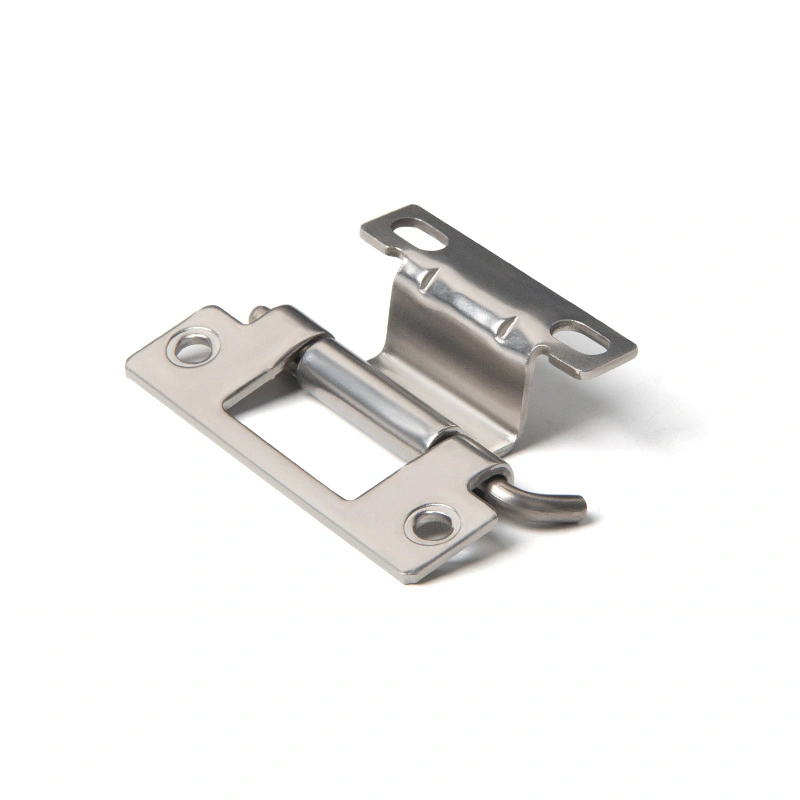

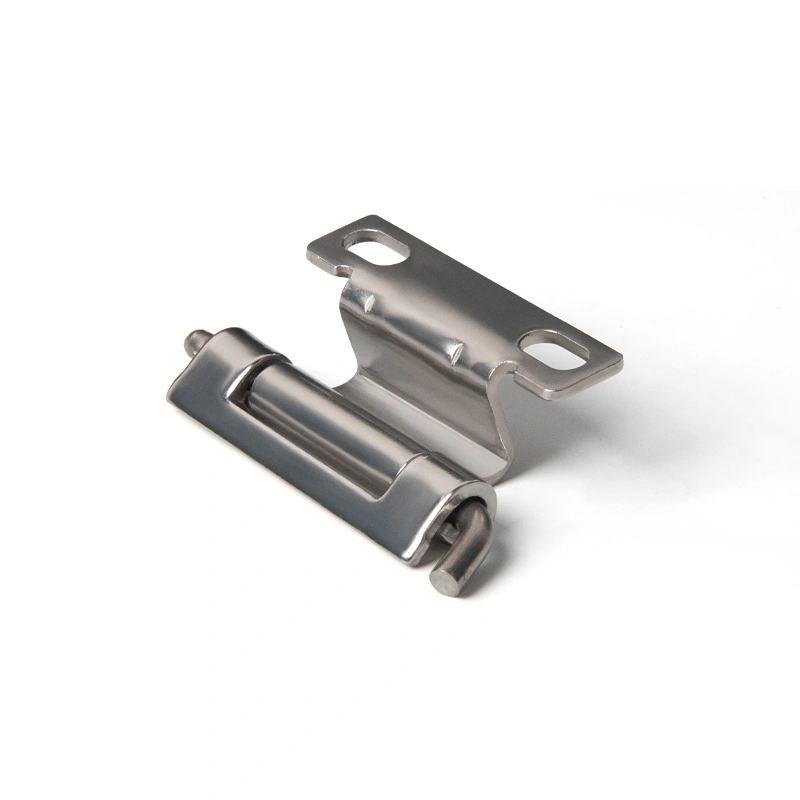

Az elosztópanel eltávolítható csuklópántja leggyakrabban elosztódobozokon, kapcsolószekrény-ajtókon és ipari berendezések burkolatain jelenik meg – bárhol, ahol az ajtónak tisztán le kell válnia a keret szétszerelése nélkül. A 120°-os nyitási szög elegendő ahhoz, hogy kényelmesen hozzáférjen a panelek belsejéhez a legtöbb telepítésnél, és mivel a csavaros rögzítés és a hegesztés is támogatott, mindenféle beállítás nélkül illeszkedik a legtöbb szekrény gyártási elrendezésébe. Anyagoldalon a horganyzott szénacél elosztópanel eltávolítható csuklópántja a szabványos beltéri szekrényekhez való száraz körülmények között. A 304-es rozsdamentes acél változat a jobb választás kültéri kapcsolóberendezésekhez, part menti berendezésekhez vagy minden olyan helyre, ahol a szekrény idővel nedvességgel vagy korrózióval küzd. A 304-es rozsdamentes acél változat jobban illeszkedik kültéri kapcsolóberendezésekhez, part menti telepítésekhez vagy minden olyan alkalmazáshoz, ahol a burkolat idővel nedvességnek vagy korrozív hatásnak van kitéve.

GYIK

1. kérdés: Milyen modelleket tartalmaz a CL250 sorozat?

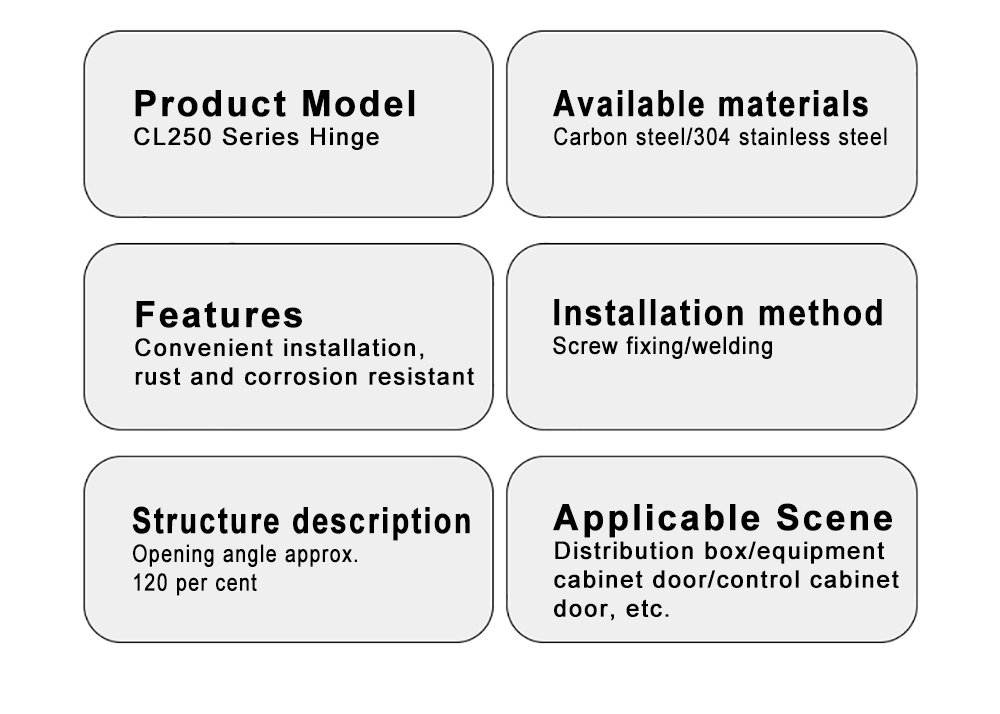

A CL250 sorozat négy modellt tartalmaz: CL250-1, CL250-2, CL250-3 és CL250-4. Mindegyiknek ugyanaz a szerkezeti felépítése és nyitási szöge – a különbség a méretben és a rögzítési furatok konfigurációjában van. Válassza ki az ajtópanel méretei és a terhelési követelmények alapján.

Q2: Mekkora a CL250 csuklópánt nyitási szöge?

Mind a négy CL250 modell körülbelül 120°-ban nyitható. Ez a teljes sorozatban konzisztens, a modell méretétől és anyagától függetlenül.

Q3: Milyen bottípusok állnak rendelkezésre?

A CL250 zsanér három rúdtípussal kapható: recézett, egyenes és ívelt. A recézett rudak rezgés hatására ellenállnak a kilazulásnak; az egyenes rudak a standard opció; Az ívelt rudak megkönnyítik a csapok kézzel történő eltávolítását szűk vagy gyakran hozzáférhető telepítéseknél.

4. kérdés: Hogyan van rögzítve a csap a telepítés után?

Minden CL250 modell Φ4 nyitott rögzítőgyűrűt használ a csuklócsap rögzítéséhez normál használat közben. A csap kézzel eltávolítható, amikor az ajtó eltávolítására van szükség, szerszámok nélkül.

5. kérdés: Milyen telepítési módszerek támogatottak?

A CL250 csuklópánt csavaros rögzítéssel vagy hegesztéssel szerelhető fel, a szekrény gyártási módjától függően. A rögzítőfuratok konfigurációi modellenként eltérőek – tekintse meg a méretrajzokat a hornyok méretével és távolságával kapcsolatban.

Q6: Milyen anyagok állnak rendelkezésre?

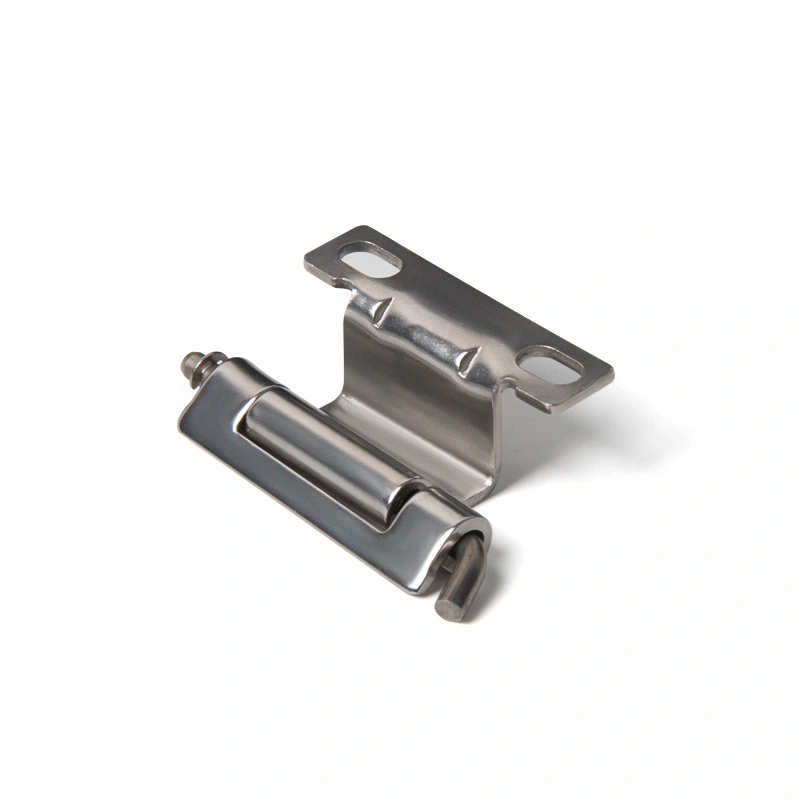

A CL250 zsanér horganyzott szénacélból és 304 rozsdamentes acélból készül. A szénacél alkalmas beltéri, száraz környezetre; A 304-es rozsdamentes acél a megfelelő választás kültéri házakhoz, magas páratartalmú helyekhez vagy korrozív ipari környezetekhez.
