Teljesen rejtett rozsdamentes acél zsanér

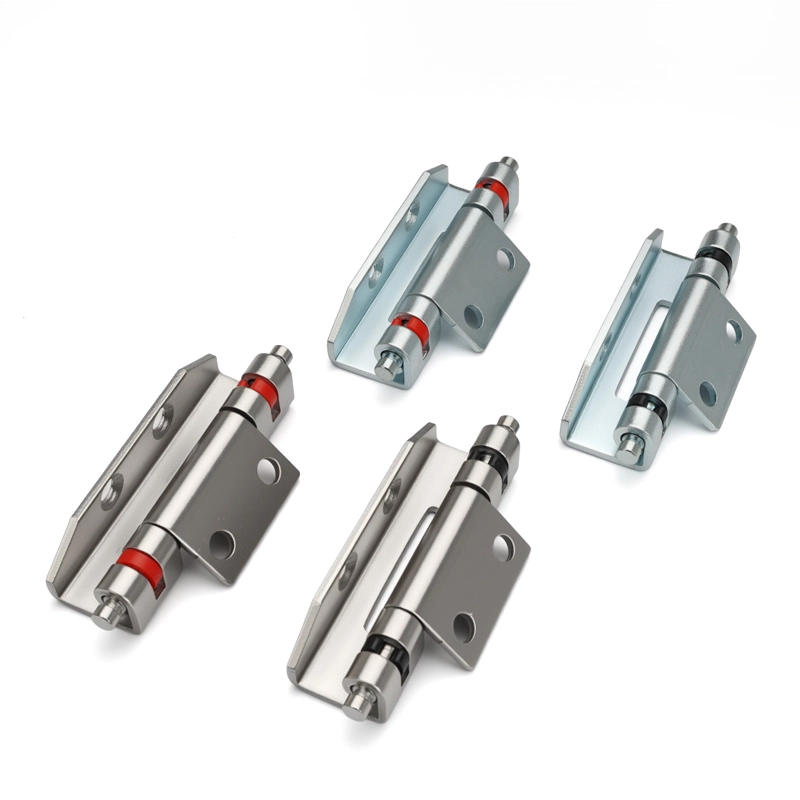

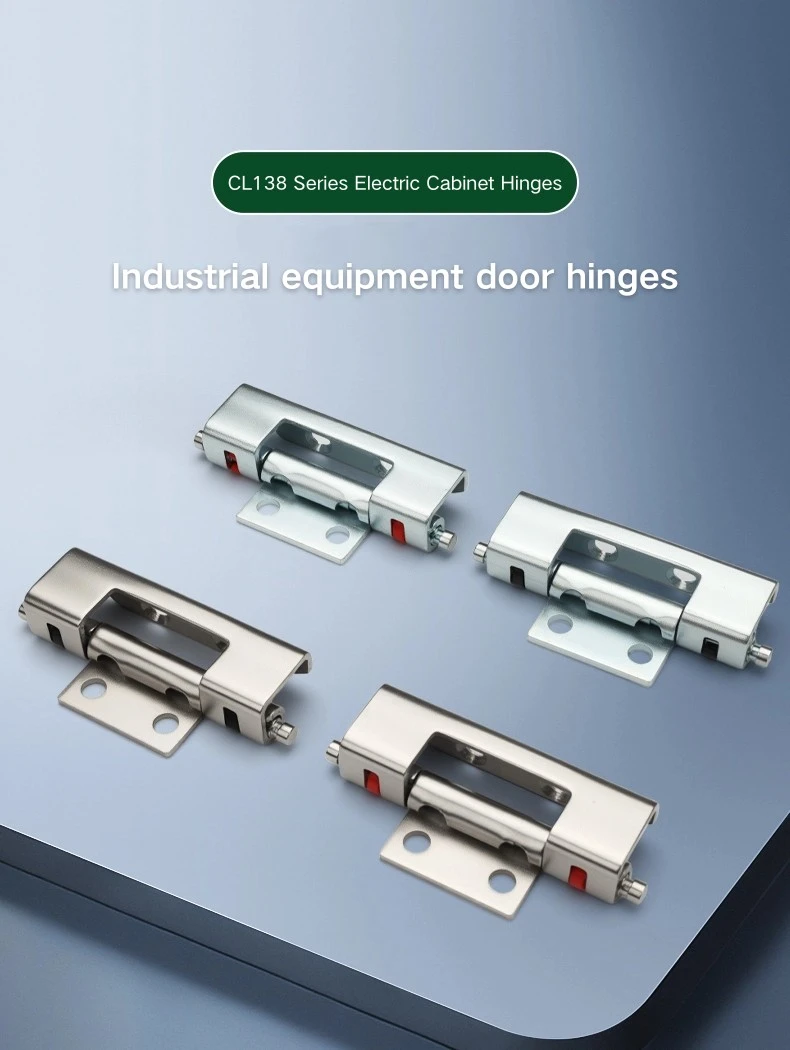

A Yitai Lock rejtett szekrénypántjainak nagykereskedelmi beszerzéséhez a CL138 teljesen rejtett rozsdamentes acél csuklópánt négy változatot takar két anyagból és két bilincsszínből. A rozsdamentes acél változatok a természetes választás a nedves vagy korrozív környezetben lévő szekrényekhez, míg a szénacél opciók jól működnek a szabványos beltéri elosztószekrényekhez. A kapocs színe – fekete vagy piros – inkább vizuális megkülönböztetés, mint funkcionális, így a választás a preferencián vagy a meglévő szekrény hardverének megfelelőn múlik.

Szerkezet és méretek

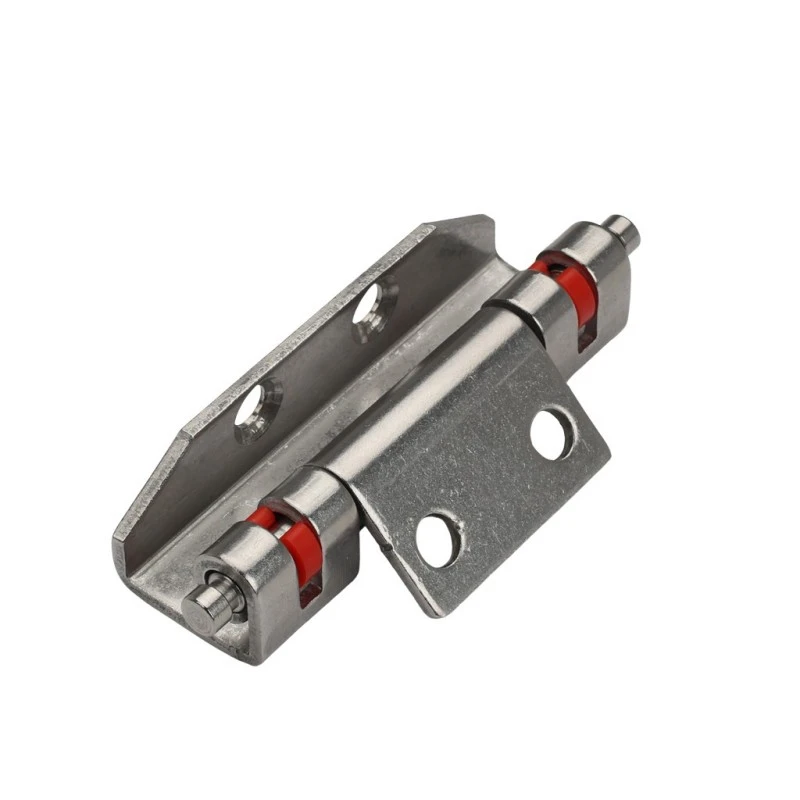

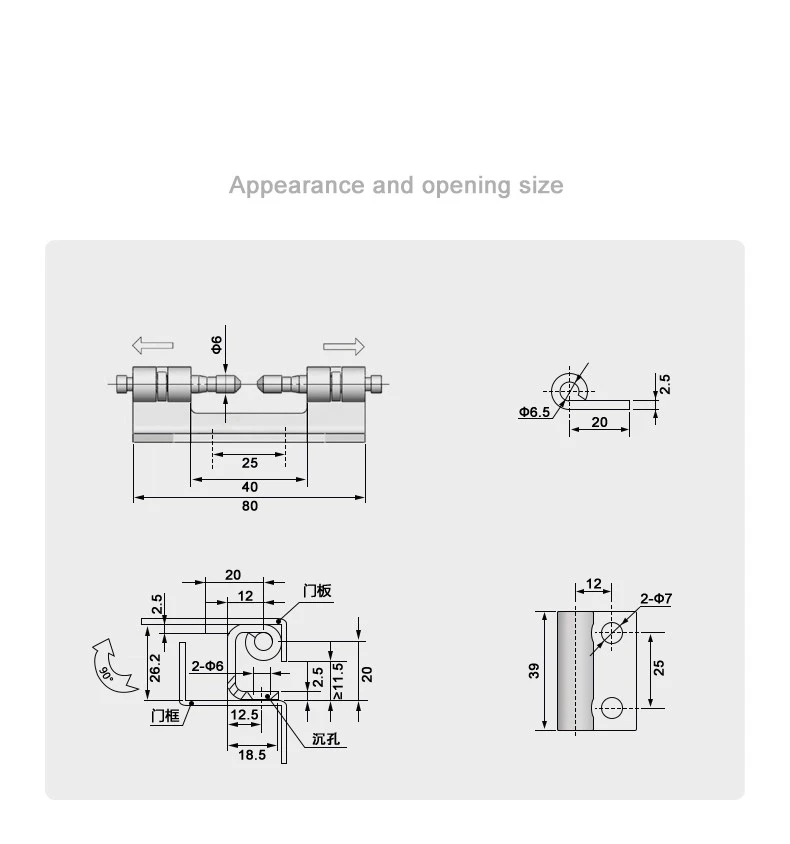

A teljesen rejtett rozsdamentes acél csuklópánt teljes hossza 80 mm, a csuklópánt teste 40 mm, és a két hengervég között 25 mm-es belső fesztáv. A hordó átmérője Φ6 mm, és a két hordórész mindegyike kifelé nyúlik a középső testtől, így a csuklópánt jellegzetes súlyzóprofilját adja. A szorítószerelvény a henger végein helyezkedik el, és ez tartja a csuklópántot az ajtókeret csatornájában.

A teljesen rejtett rozsdamentes acél csuklópánt rögzítőlapja 39 mm magas és 25 mm széles, két Φ7 mm-es rögzítőlyukkal a szélétől 12 mm távolságra. A keret oldala 18,5 mm-es teljes mélységet mutat, 12,5 mm-es talppal, két Φ6 mm-es hordólyukkal és ≥11,5 mm-es süllyesztett bemélyedéssel. A Φ6,5 mm-es szorítócsap 2,5 mm-re büszkélkedik a levélfelületre 20 mm-es rögzítési hosszral.

Telepítés és szerelés

A teljesen rejtett rozsdamentes acél csuklópánt hegesztéssel kerül felszerelésre – a szerelőlemezt az ajtólaphoz hegesztik, és a zsanértest az összeszerelés során a keretcsatornához kapcsolódik. A 90°-os nyitás azt jelenti, hogy az ajtó derékszögben kinyílik a szekrény homlokzatától, ami lefedi a legtöbb elosztó- és kapcsolószekrény-konfiguráció standard hozzáférési követelményeit.

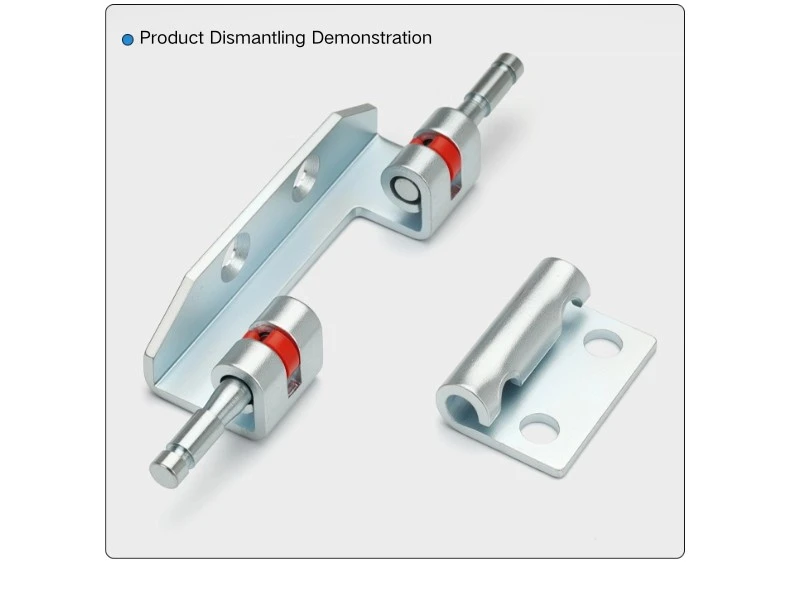

A behegesztés után a teljesen rejtett rozsdamentes acél zsanér a keretprofilba süllyesztve helyezkedik el, így a henger és a bilincs egység kívülről rejtve marad. A rögzítőmechanizmus a hordó mindkét végén rögzíti a csuklópántot a keretcsatornába, és szükség esetén kioldható az ajtó eltávolításához. Ez a rejtett rögzítés teszi a csuklópántot kompatibilissé a Rittal szekrényvázrendszerekkel is, ahol a csatorna geometriája megfelel az ilyen típusú süllyesztett csuklópántos rögzítésnek.

Anyag és szorító opciók

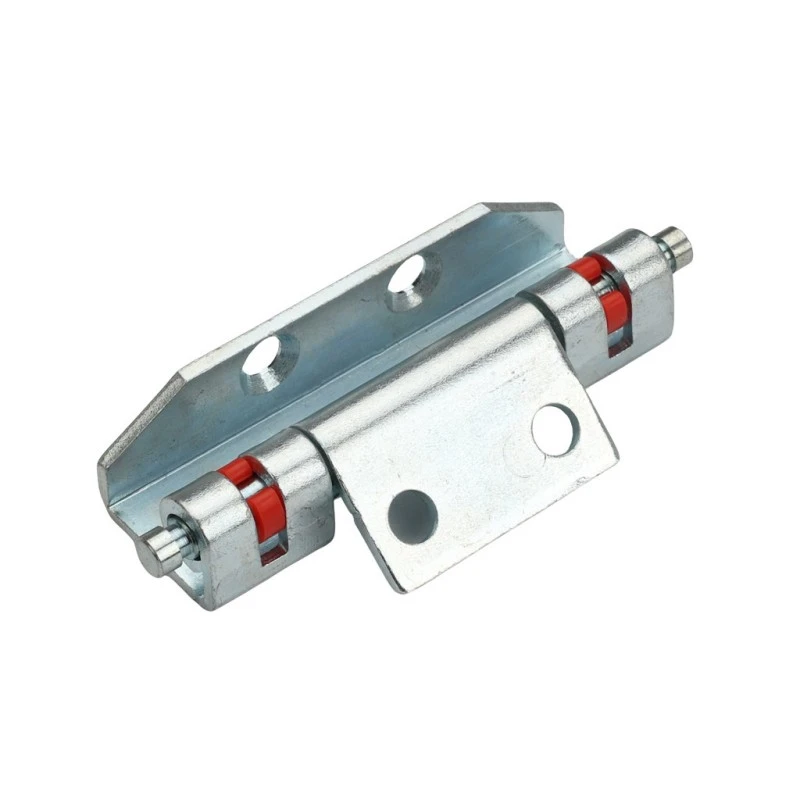

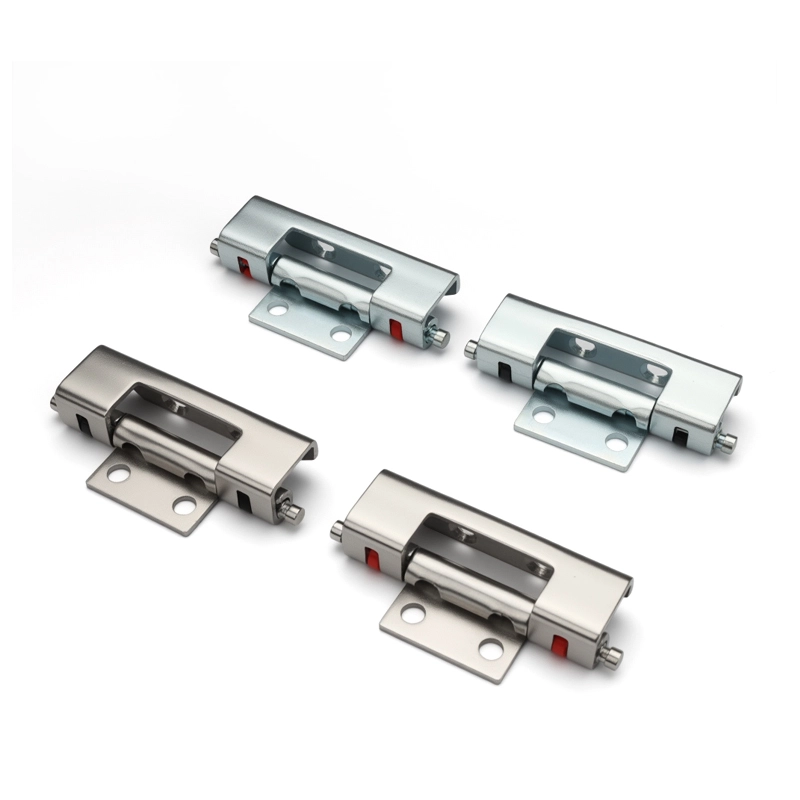

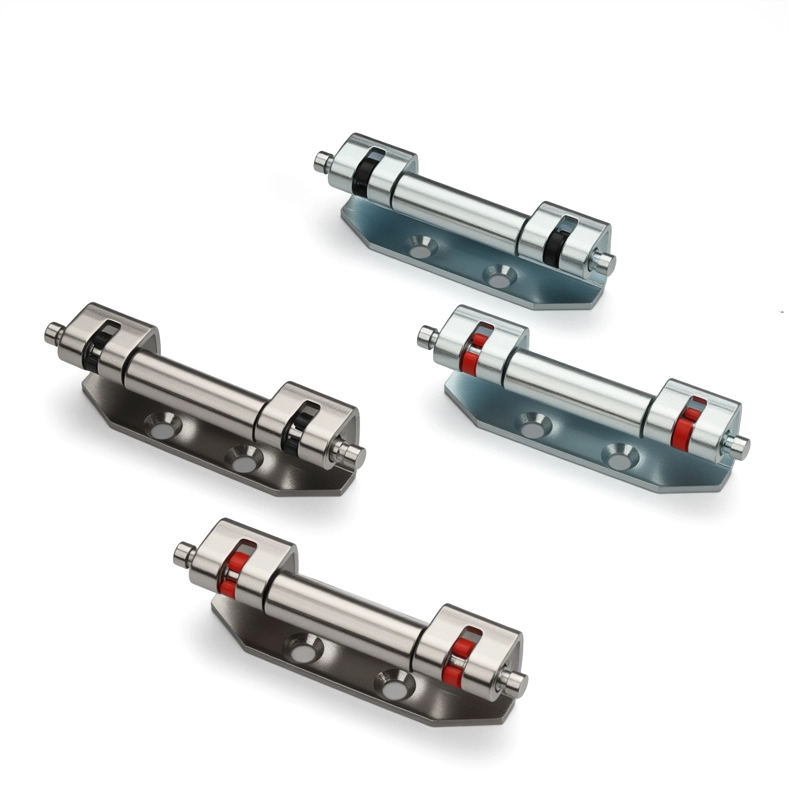

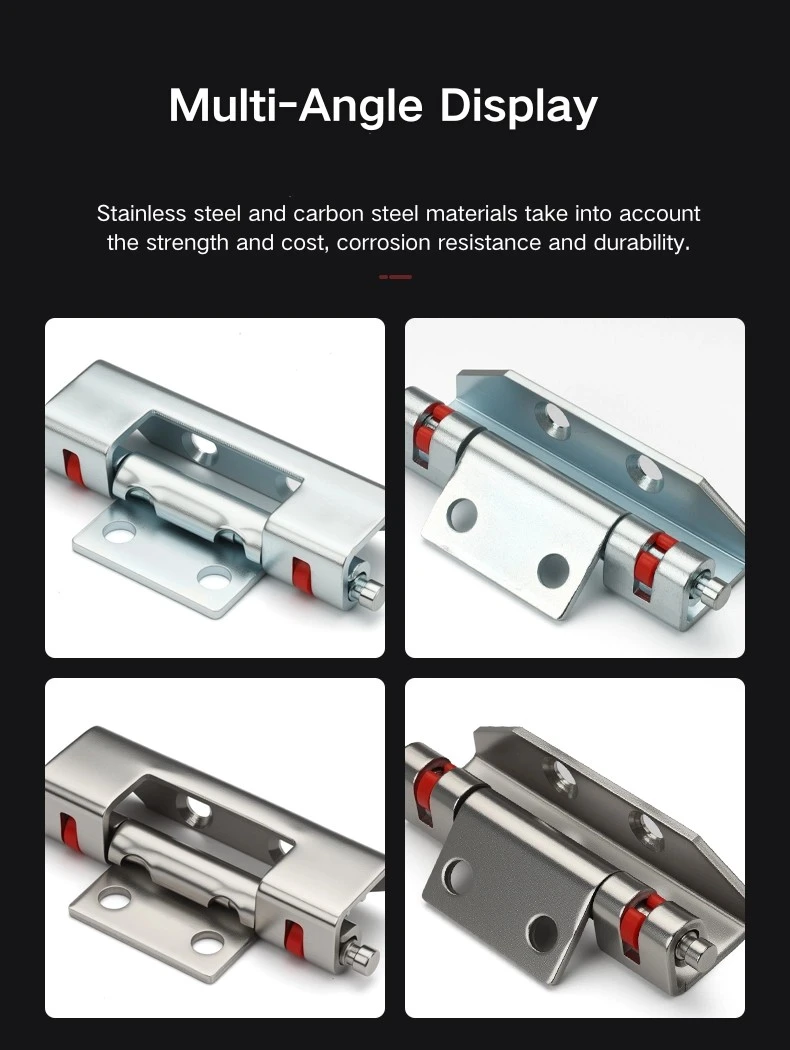

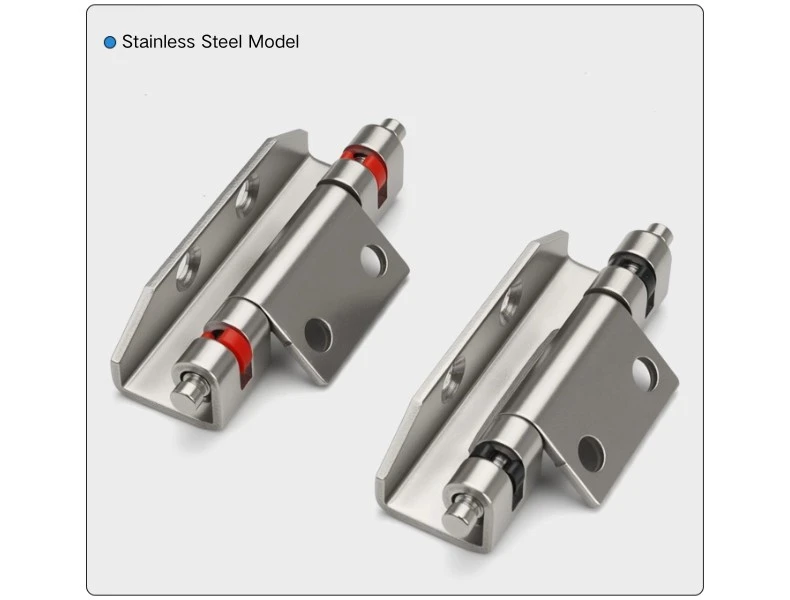

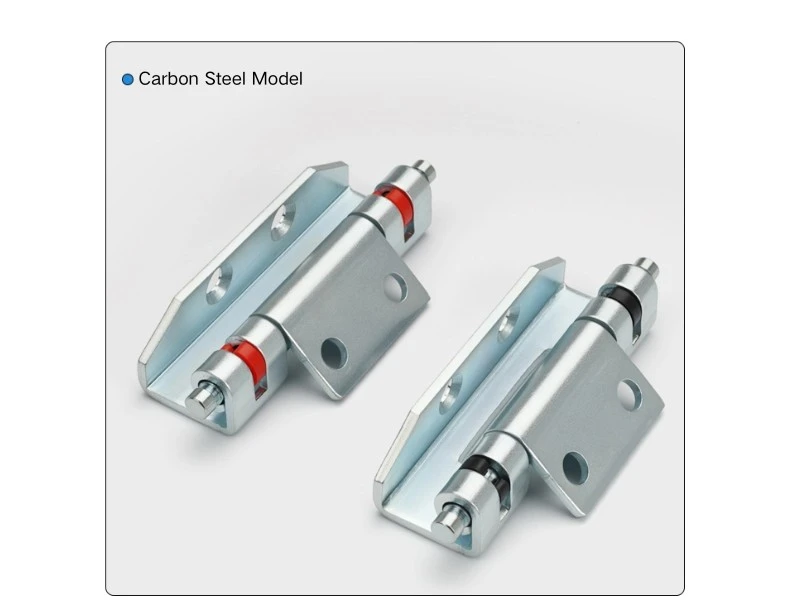

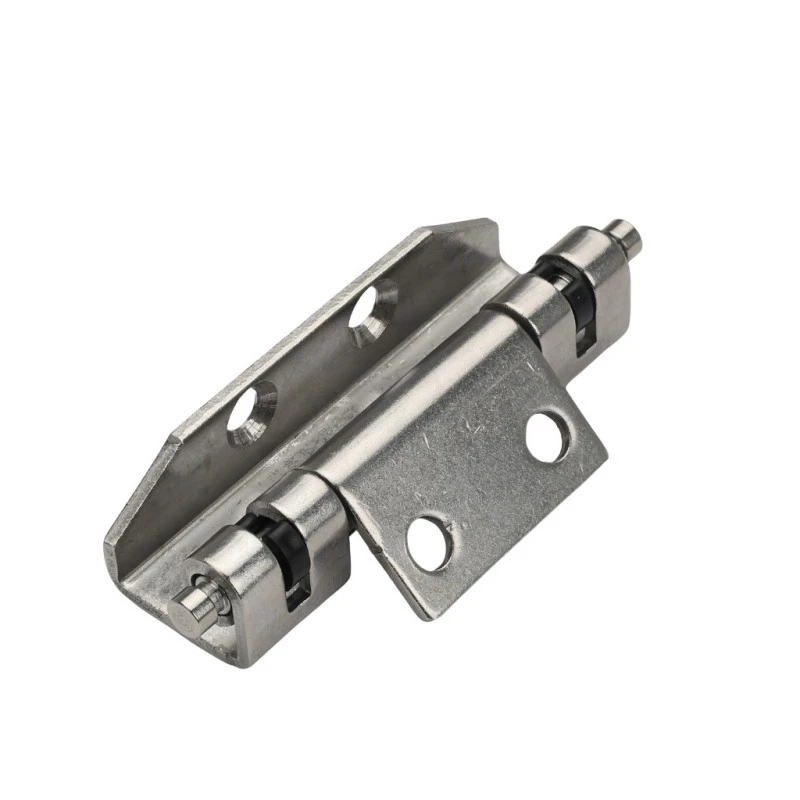

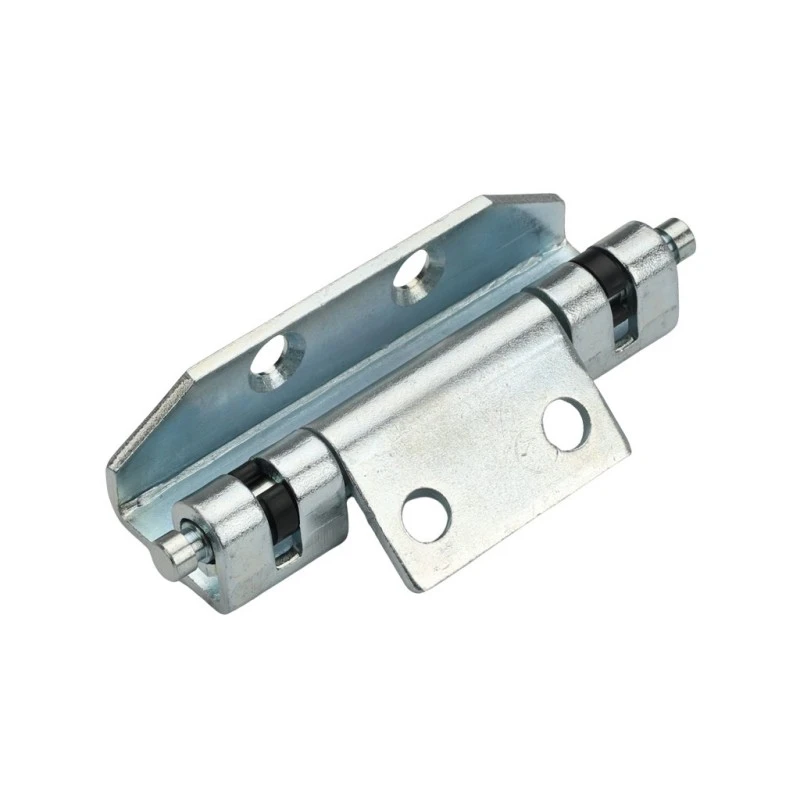

A teljesen rejtett rozsdamentes acél zsanér szénacélból és rozsdamentes acélból készül, fekete vagy piros bilincs színnel mindkét anyagon – összesen négy változatban. A rozsdamentes acél változat jobban illeszkedik a szekrényekhez párás helyiségekben, kültéri telepítéseknél vagy olyan környezetben, ahol a korrózióállóság idővel számít. A szénacél alkalmas száraz beltéri szekrényekhez, ahol a felületkezelési követelmények szabványosabbak.

A teljesen rejtett rozsdamentes acél csuklópánt bilincsének színe – fekete vagy piros – kozmetikai különbség, anyagi vagy teherbírási különbség nélkül a kettő között. A piros bilincseket néha vizuális jelzőként használják bizonyos szekrénysorokon, vagy a csuklópántok helyzetének megkülönböztetésére többajtós szekrényeken; a fekete bilincsek a leggyakoribbak. Akárhogy is, a teljesítmény azonos.

Alkalmazási forgatókönyvek

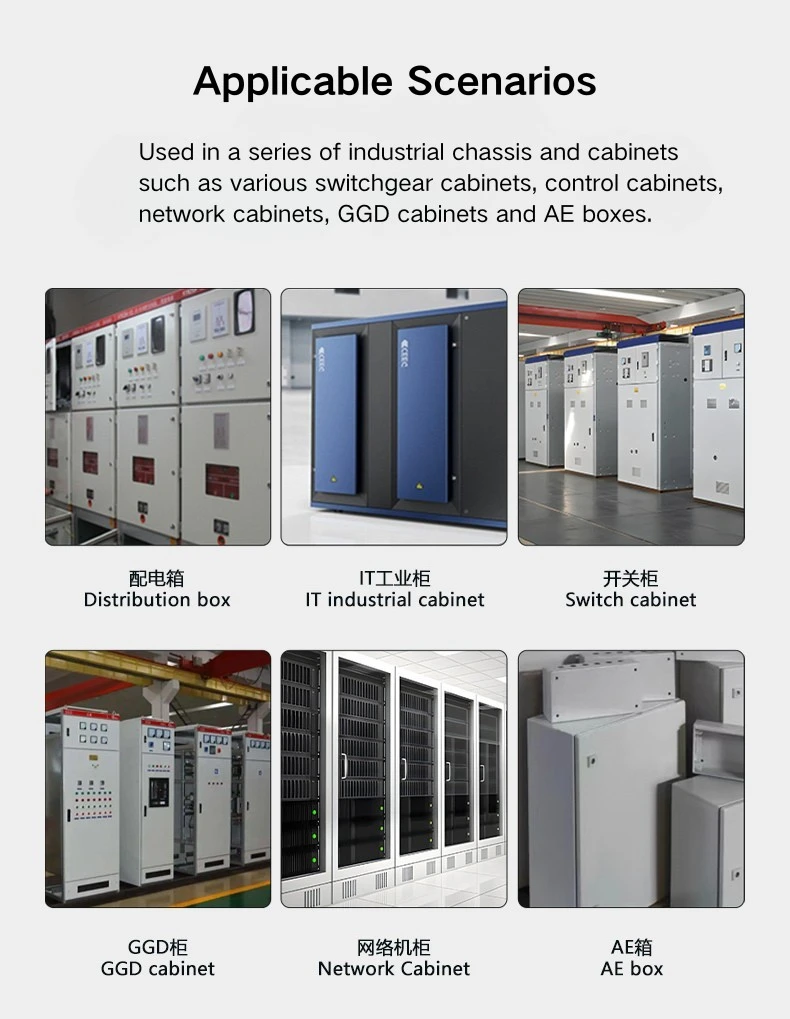

A teljesen rejtett rozsdamentes acél csuklópántot elosztószekrényeken, vezérlőberendezések burkolatán és kapcsolóberendezés-paneleken használják, ahol egy süllyesztett, vasalatmentes ajtókülsőre van szükség. A teljesen rejtett profil megakadályozza, hogy a zsanér az ajtó becsukásakor ne legyen látható, ami jól látható helyen – szerverszobákban, vezérlőszobákban vagy közműves helyiségekben – elhelyezett szekrényekhez illik, ahol a szabadon lévő csuklópántok nem tűnnek ki a helyükről.

A Rittal szekrénykeretekkel való kompatibilitás a teljesen rejtett rozsdamentes acél csuklópántot egyszerű beugró opcióvá teszi a már ezzel a keretrendszerrel dolgozó gyártók vagy integrátorok számára. A rozsdamentes acél változat megfelel a kültéri vagy magas páratartalmú házak korróziós követelményeinek, a szénacél opció pedig a szabványos beltéri elosztószekrények nagy részét lefedi, ahol a költségek és a környezeti feltételek egyaránt mérsékeltek.

GYIK

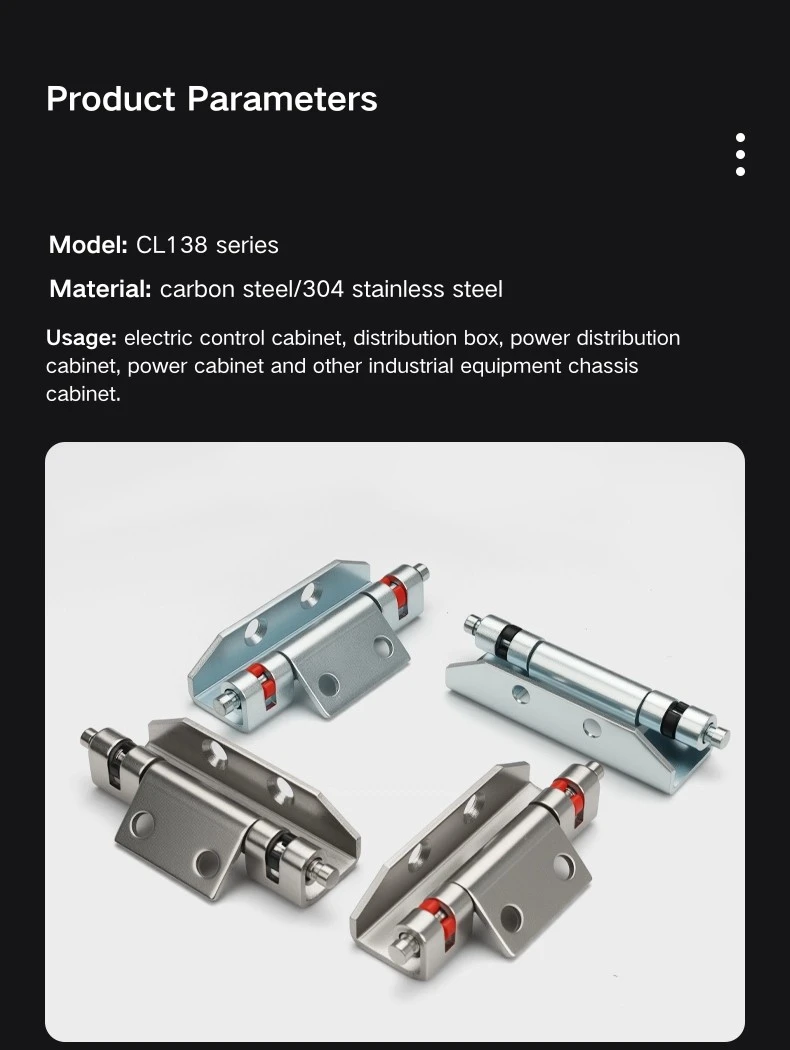

1. kérdés: Milyen változatok érhetők el a CL138-hoz?

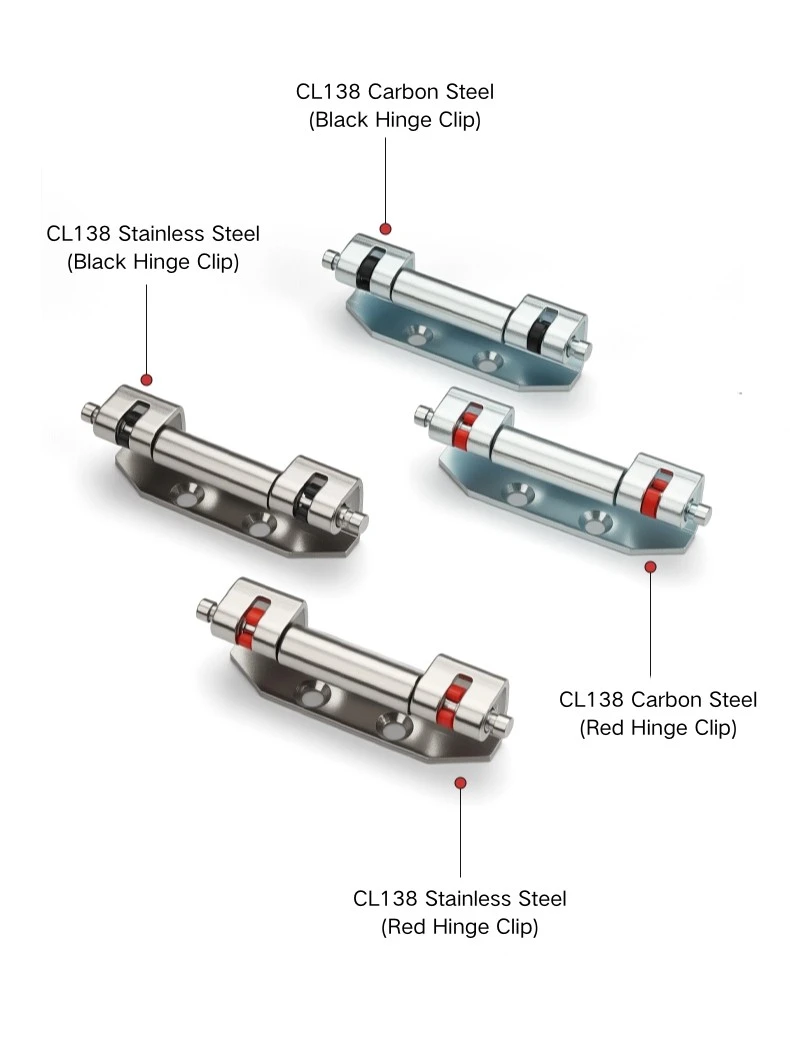

A CL138 négy változatban kapható: szénacél fekete bilinccsel, szénacél piros bilinccsel, rozsdamentes acél fekete bilinccsel és rozsdamentes acél piros bilinccsel. A bilincs színe csak kozmetikai jellegű – nincs funkcionális különbség a fekete és a piros között.

2. kérdés: Mekkora a CL138 nyitási szöge?

A CL138 rejtett zsanér 90°-ban nyílik, ami lefedi az elosztó- és vezérlőszekrényajtók szabványos hozzáférési követelményeit.

3. kérdés: Hogyan van telepítve a CL138?

A CL138 hegesztett - a szerelőlemezt a szekrény gyártása során az ajtólaphoz hegesztik, és a zsanértest kapcsolódik a keretcsatornához. Ehhez a modellhez nincs csavarozási lehetőség.

4. kérdés: A CL138 kompatibilis a Rittal szekrényekkel?

Igen, a CL138 rejtett zsanér kompatibilis a Rittal szekrénykeretekkel. A csuklós csatorna kapcsolódási geometriája illeszkedik a Rittal keretprofilhoz.

5. kérdés: Mit jeleznek a bilincsek színei?

A fekete és piros bilincsek csak színváltozatok – az anyag és a teherbírás mindkettőnél azonos. A vöröset néha vizuális jelzőként használják a csuklópántok helyzetének vagy a szekrénysorok megkülönböztetésére; a fekete a gyakoribb alapértelmezett választás.

6. kérdés: Milyen anyagot válasszak kültéri burkolatokhoz?

A CL138 rozsdamentes acél változata a megfelelő választás kültéri szekrényekhez, párás környezetben vagy olyan telepítésekhez, ahol a korrózióállóság hosszú távú követelmény. A szénacél megfelel a szabványos beltéri elosztószekrény-alkalmazásoknak.
